Объект: Array3D

Библиотека: Signals

Имя на уровне решателя: Array3D

Аннотация: Импорт данных 3D массива из файла

Обозначение:

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	CellsX	string	Ячейки значений X
2	CellsY	string	Ячейки значений Y
3	CellsZ	string	Ячейки значений Z
4	Data_File	string	Файл с данными
5	FileFormat	string	Формат файла. Если выбран amesim, заполнять поля Cell не нужно [txt,excel]	txt
6	TypeFlag	string	Формат данных [F2A]	F2A

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Array3D
Модуль тестируемого компонента	Signals
Дата тестирования	Tue Mar 24 13:59:31 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Импорт данных 3D массива из файлов (Array3D).

Z=f(X,Y), определяемая аппроксимацией в границах массива данных из внешней таблицы.
в формате .xls (.xlsx), файл: example2.xlsx

Перед расчетом проверьте правильность путей к файлам исходных данных в блоках "Array3D"

Замена формата используемых внешних данных осуществляется путем указания
соответствующего названия блока "Array3D" в объекте "KLZTWO"

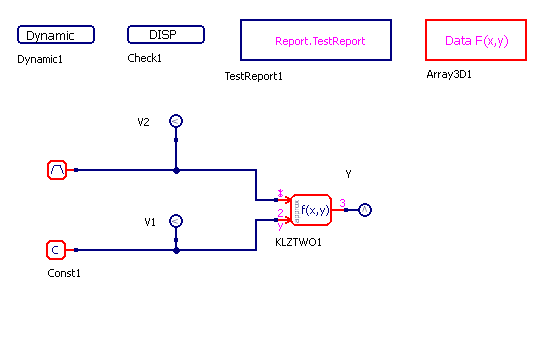

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

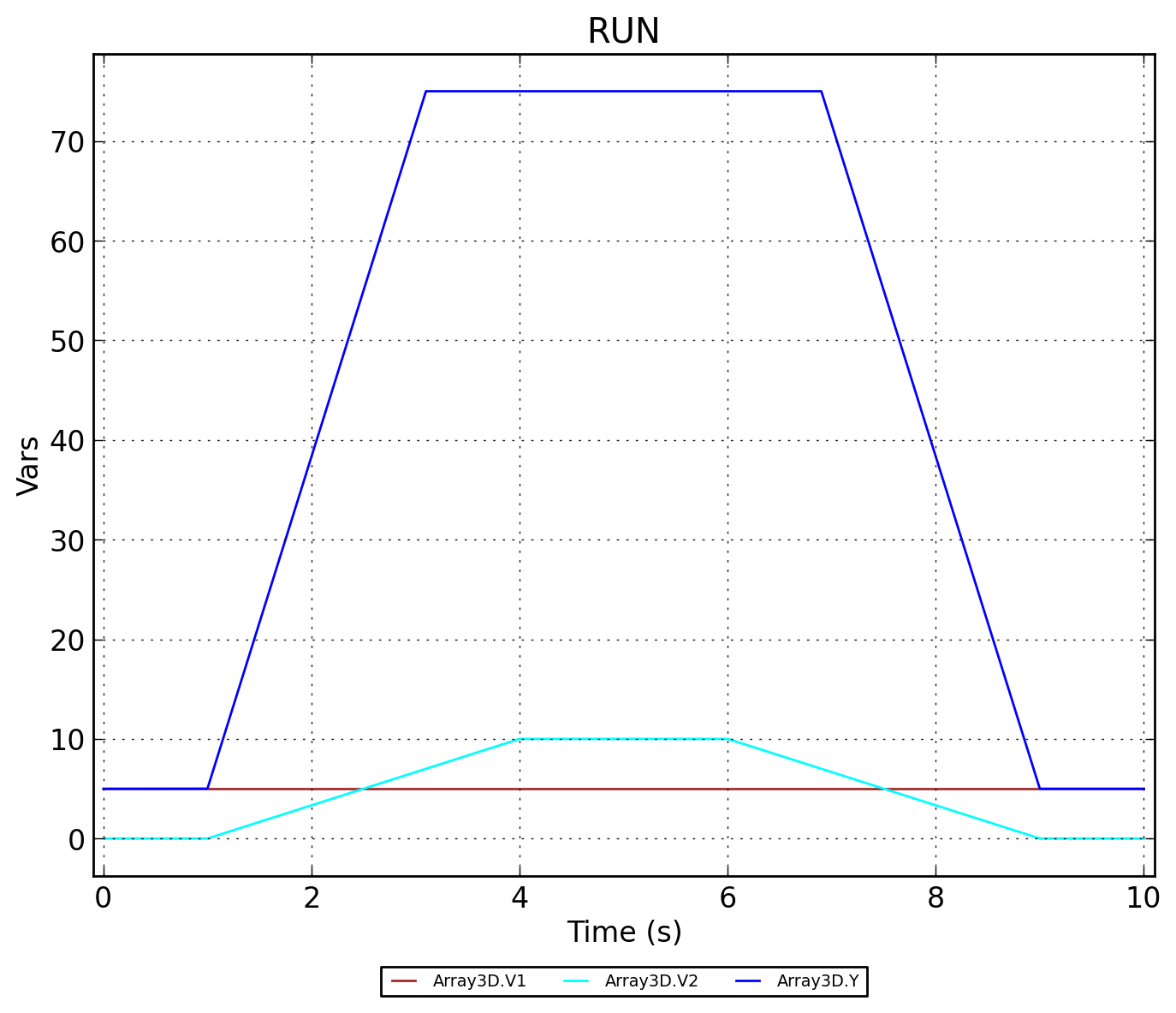

Рисунок 2 - Array3D.RUN

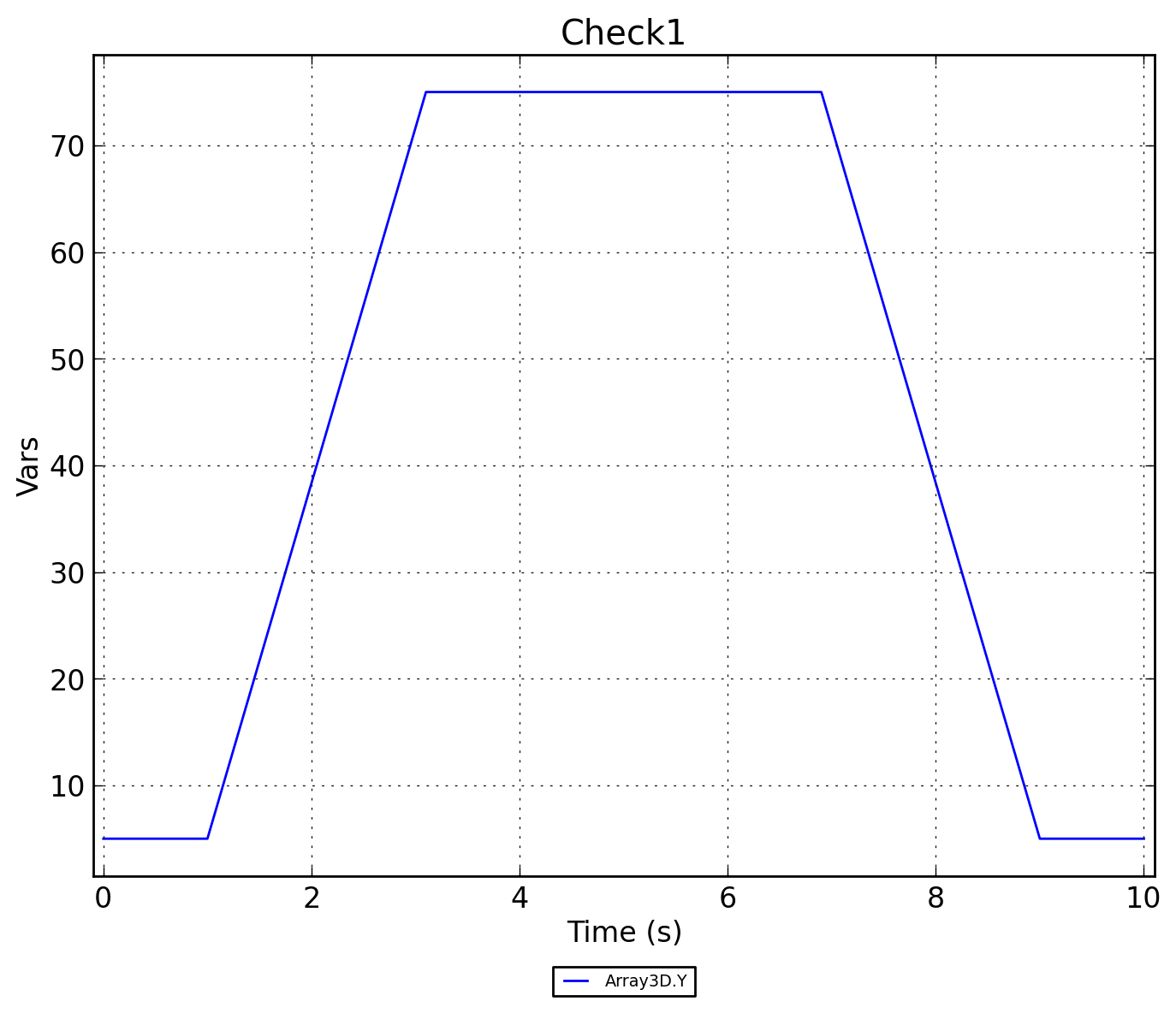

Рисунок 3 - Array3D.Check1
