Модель: EDM01B

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01B

Аннотация: Обратное преобразование Кларка

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.XY	2D сигнальный порт, узел1
2	Port2	base.XYZ	3D сигнальный порт, узел2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Scale	base.real	Масштаб, -	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	EDM01B
Модуль тестируемого компонента	ElectricalDrive
Дата тестирования	Thu Mar 12 16:43:21 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования компонента Преобразование Кларка

Обратное преобразование Кларка переводит двухосевую систему (альфа, бета) обратно в трёхфазную (x,y,z).
Оно нужно, чтобы расчёты из "удобной" математической плоскости воплотить в реальные три фазы двигателя или сети.
Фаза x принимается равной альфа, а фазы y и z вычисляются как проекции вектора (альфа, бета) на направления, сдвинутые на 120°.

Исходные данные:
A = 1
B = 0
Ток совпадает с напряжением: Нагрев или активная нагрузка

Выходные данные:
X = 1.00000000000000000e+00
Y = -5.00000000000000000e-01,
Z = -5.00000000000000000e-01

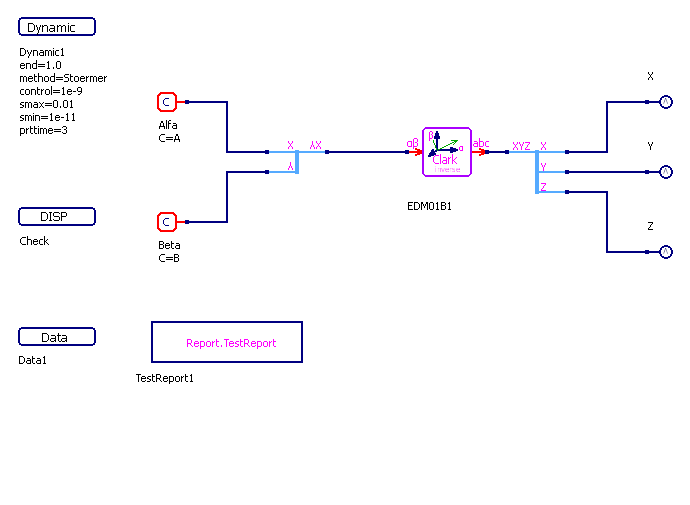

Рисунок 1 - Схема теста

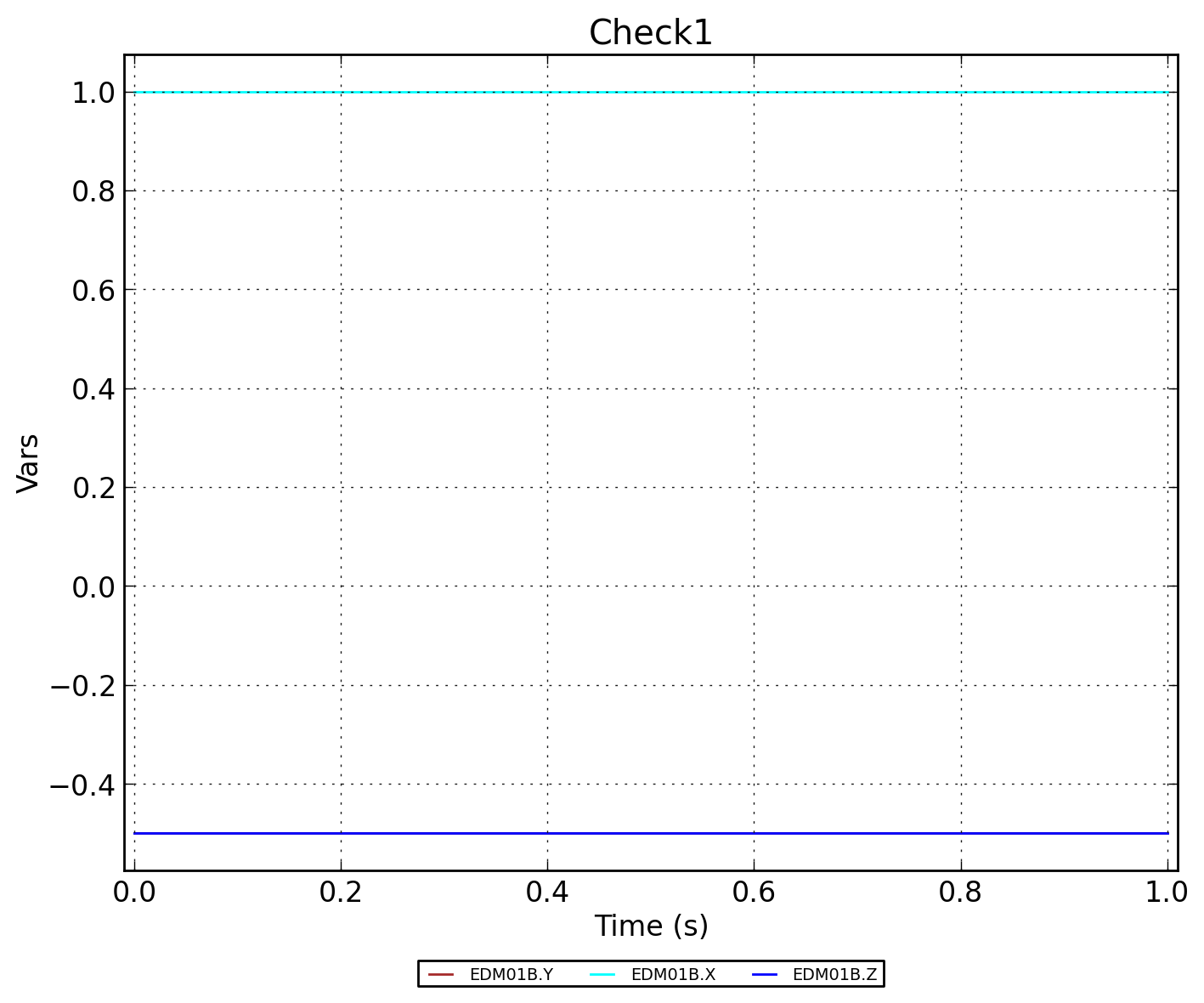

Глава 3. Графики результатов теста

Рисунок 2 - EDM01B.RUN

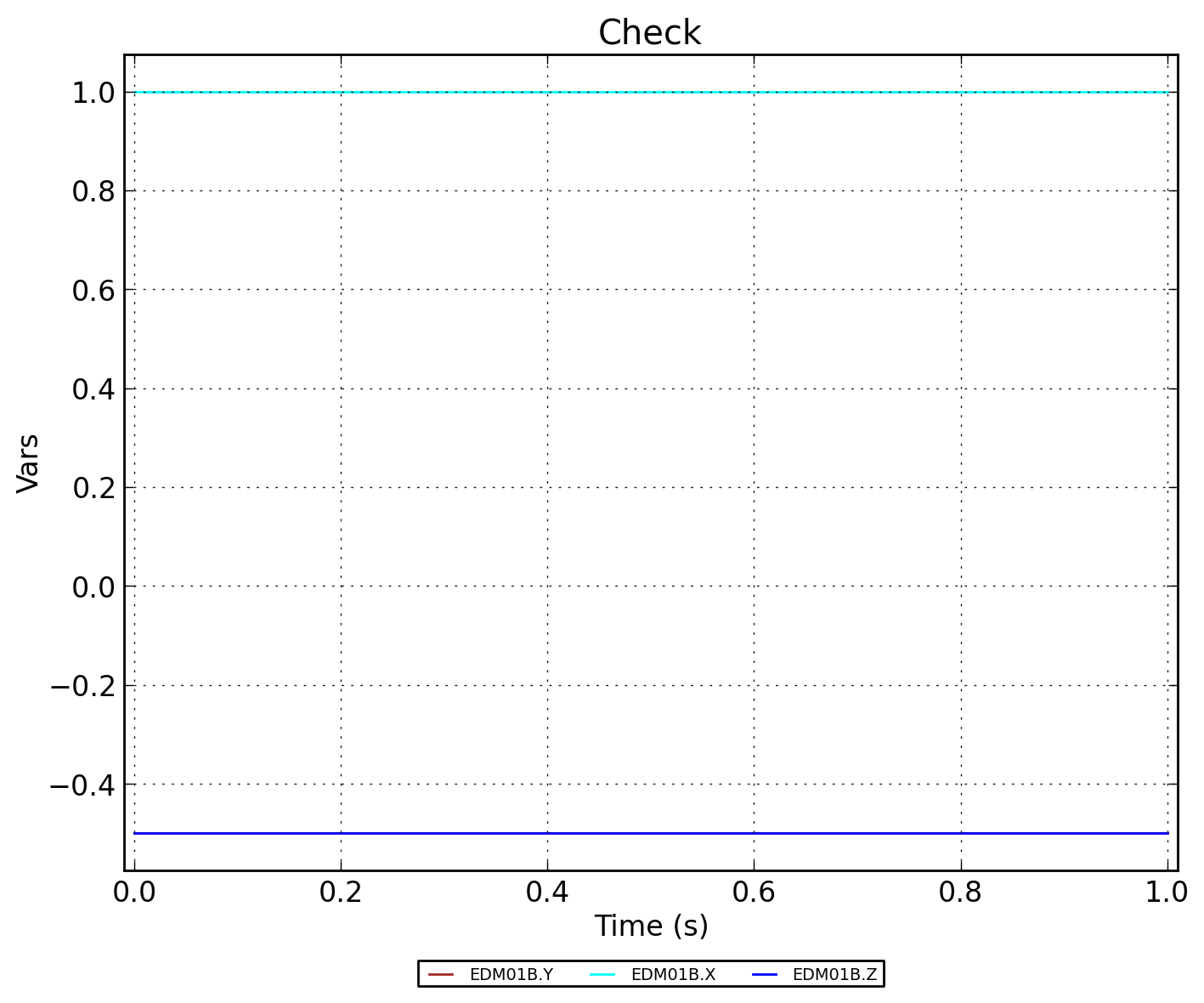

Рисунок 3 - EDM01B.Check
