Модель: EDM01X

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01X

Аннотация: Модель MTPA для СРД

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел1
2	Port2	base.DOF1	1D сигнальный порт, узел2
3	Port3	base.DOF1	1D сигнальный порт, узел1

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	IsNom	base.real	Номинальный ток статора, А	2
2	Ld	base.real	Индуктивность обмотки статора по оси d, Гн	0.0097
3	Lq	base.real	Индуктивность обмотки статора по оси q, Гн	0.0074
4	N	base.real	Число пар полюсов, -	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01X

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:27:24 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель MTPA для СРД EDM01X
Модель: Maximum Torque Per Ampere для Синхронного Реактивного Двигателя.

Параметры:
N  — Число пар полюсов
IsNom  —  Номинальный ток статора
Ld  —  Индуктивность обмотки статора по оси d, Гн
Lq  —  Индуктивность обмотки статора по оси q, Гн

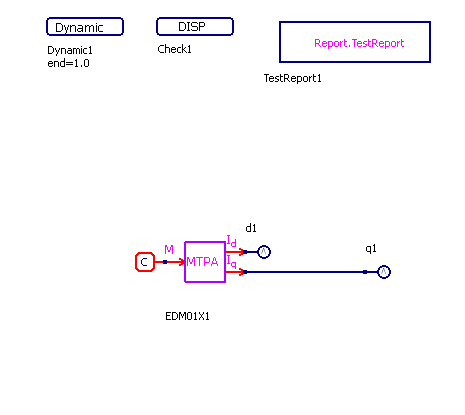

../../../../_images/EDM01X.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

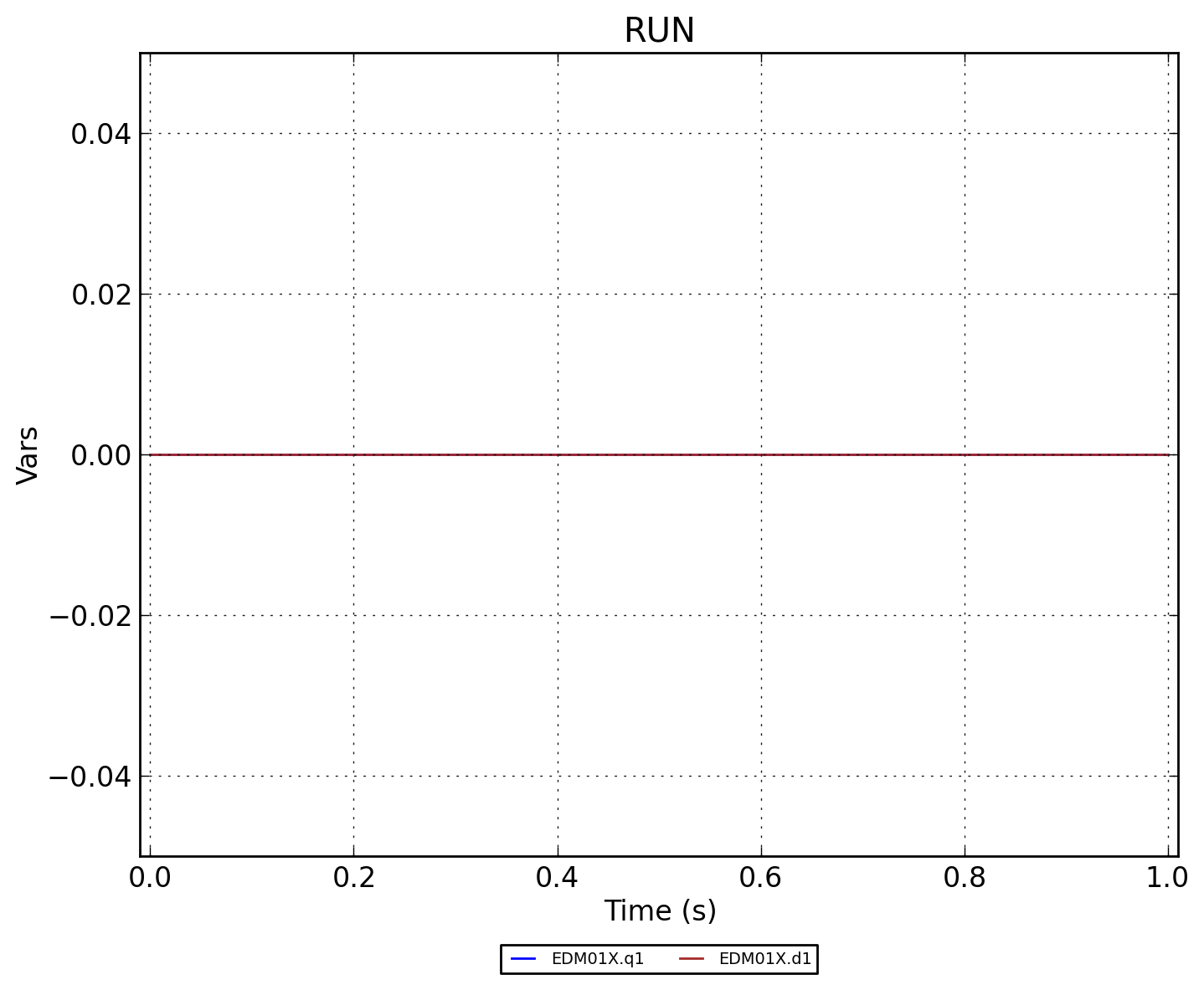

../../../../_images/EDM01X.RUN.png — Рисунок 2 - EDM01X.RUN

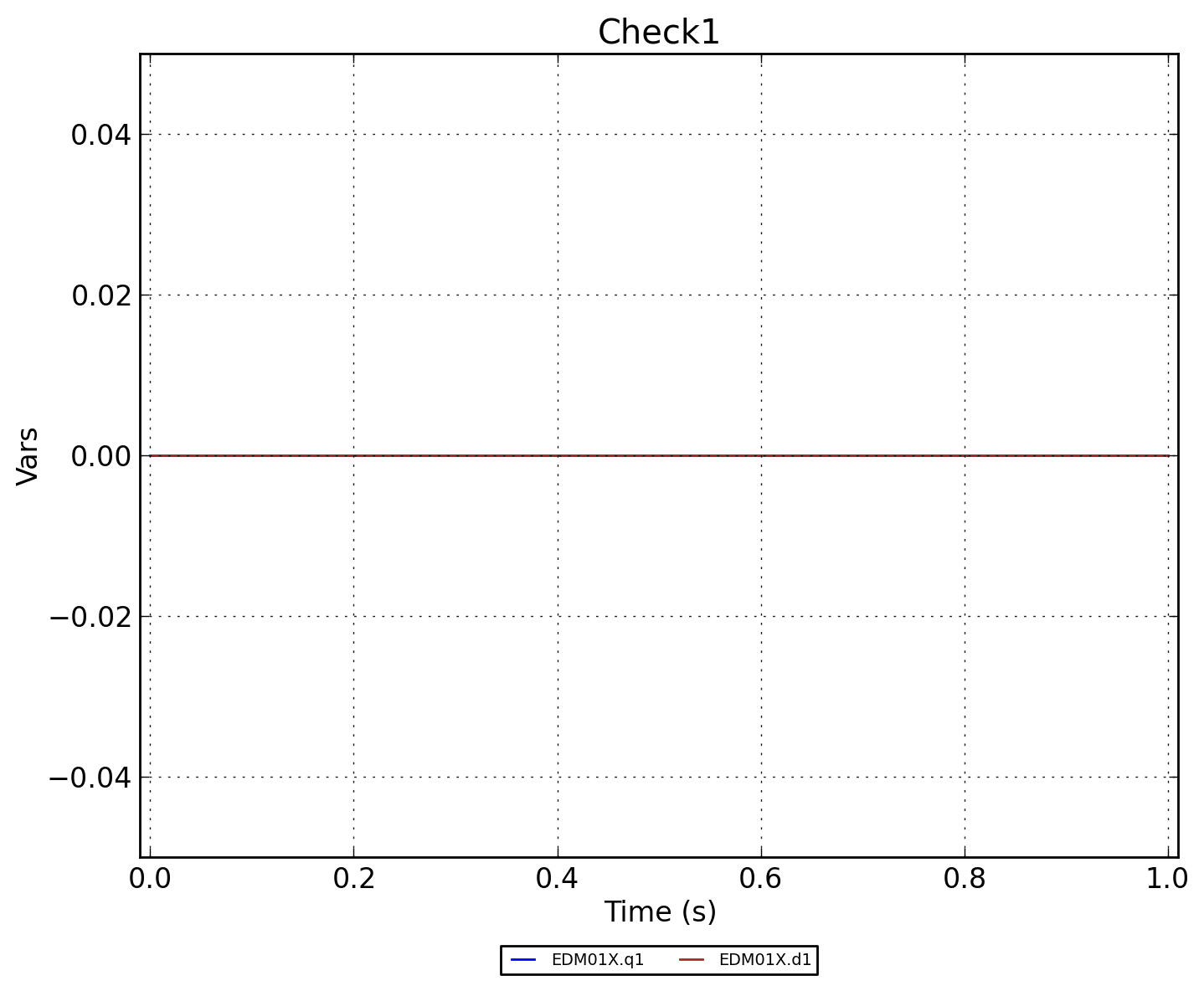

../../../../_images/EDM01X.Check1.png — Рисунок 3 - EDM01X.Check1
