Модель: EDM01C

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01C

Аннотация: Преобразование Парка

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.XY	2D сигнальный порт, узел1
2	Port2	base.DOF1	1D сигнальный, узел2
3	Port3	base.XY	2D сигнальный порт, узел2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Scale	base.real	Масштаб, -	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	EDM01C
Модуль тестируемого компонента	ElectricalDrive
Дата тестирования	Thu Mar 12 16:43:30 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования компонента: Преобразование Парка

Преобразование Парка поворачивает систему координат так, чтобы она вращалась вместе с ротором
(или с вектором напряжения/тока).

Входные параметры:
альфа — проекция на неподвижную горизонтальную ось
бета — проекция на неподвижную вертикальную ось
тета — угол поворота ротора (или угол вектора),
относительно которого выполняется преобразование

Параметры на выходе:

direct — продольная составляющая (направлена вдоль потока)
quadrature — поперечная составляющая (перпендикулярна потоку)

Входные данные:

alfa = 1
beta = 0
teta = 0

Вектор совпадает с осью альфа (тета = 0)
Если система координат совпадает:
d = alfa
q = beta

Результат:
direct = 1.00000000000000000e+00
quadrature = 0.00000000000000000e+00

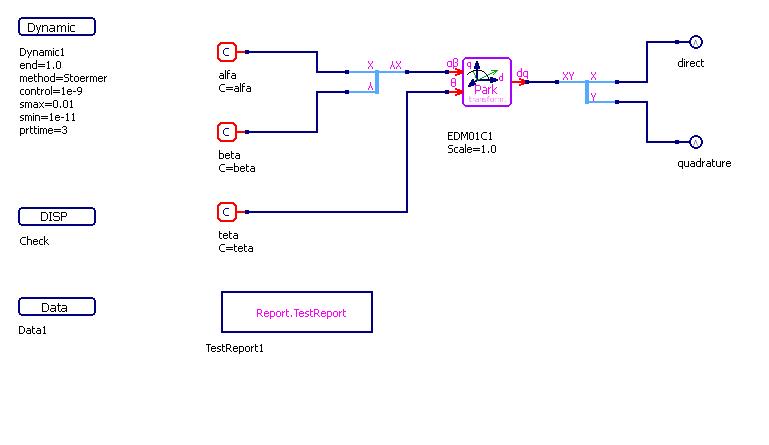

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - EDM01C.RUN

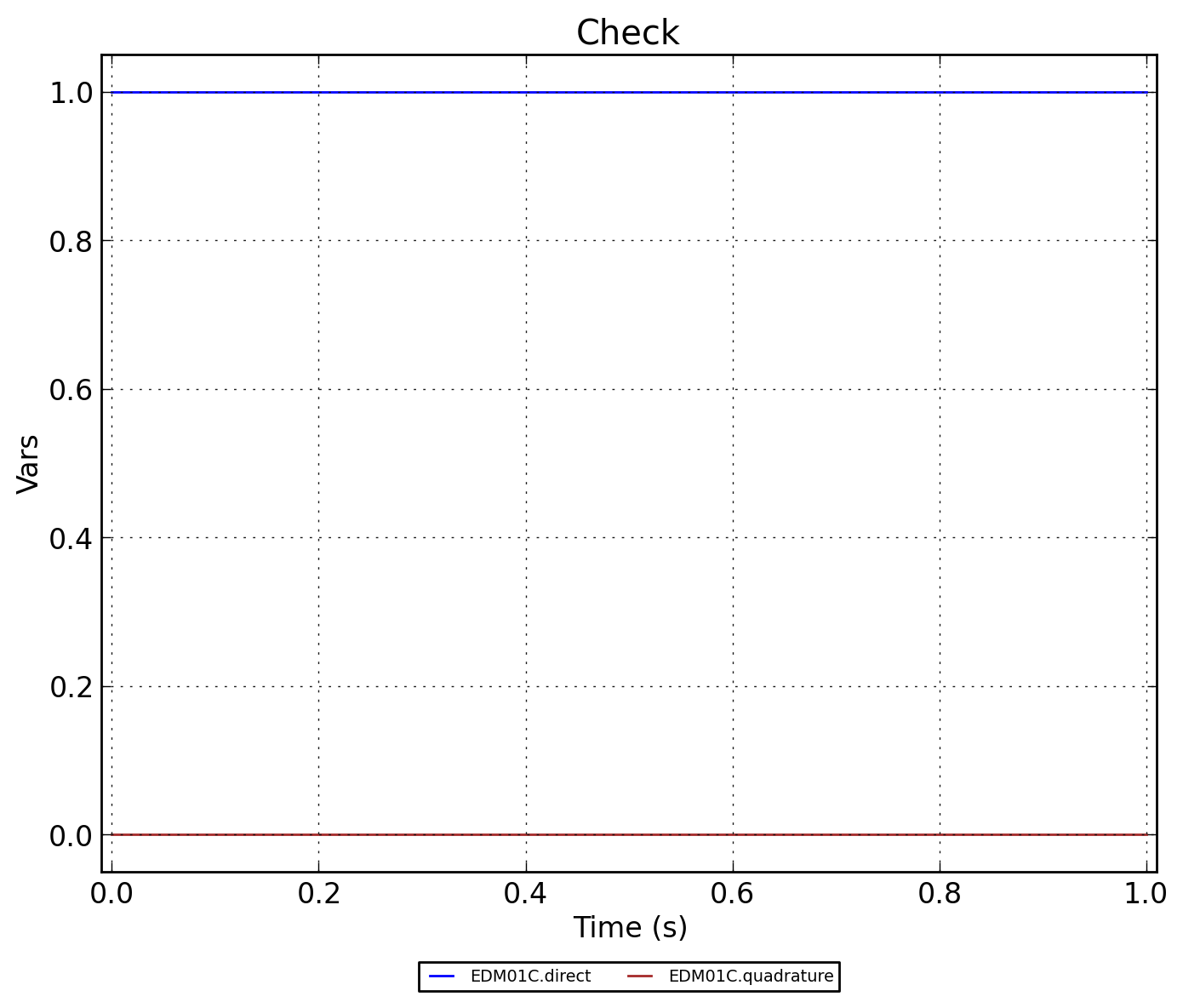

Рисунок 3 - EDM01C.Check
