Модель: EDM01P1

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01P1

Аннотация: Напряжения на ШИМ для инвертора

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел 2
3	Port3	base.DOF1	1D сигнальный порт, узел 3
4	Port4	base.DOF1	1D сигнальный порт, узел 4
5	Port5	base.DOF1	1D сигнальный порт, узел 5
6	Port6	base.DOF1	1D сигнальный порт, узел 6

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Scale	base.real	Множитель, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	EDM01P1
Модуль тестируемого компонента	ElectricalDrive
Дата тестирования	Wed Mar 25 20:30:29 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Напряжения на ШИМ для инвертора EDM01P1

Параметры:
Scale  — Множитель

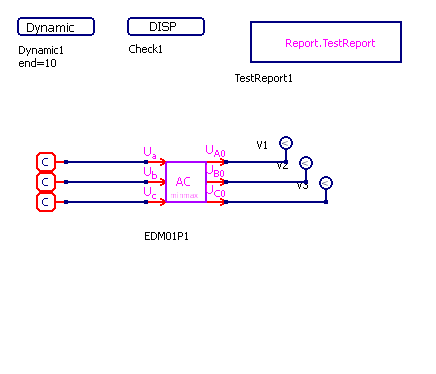

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

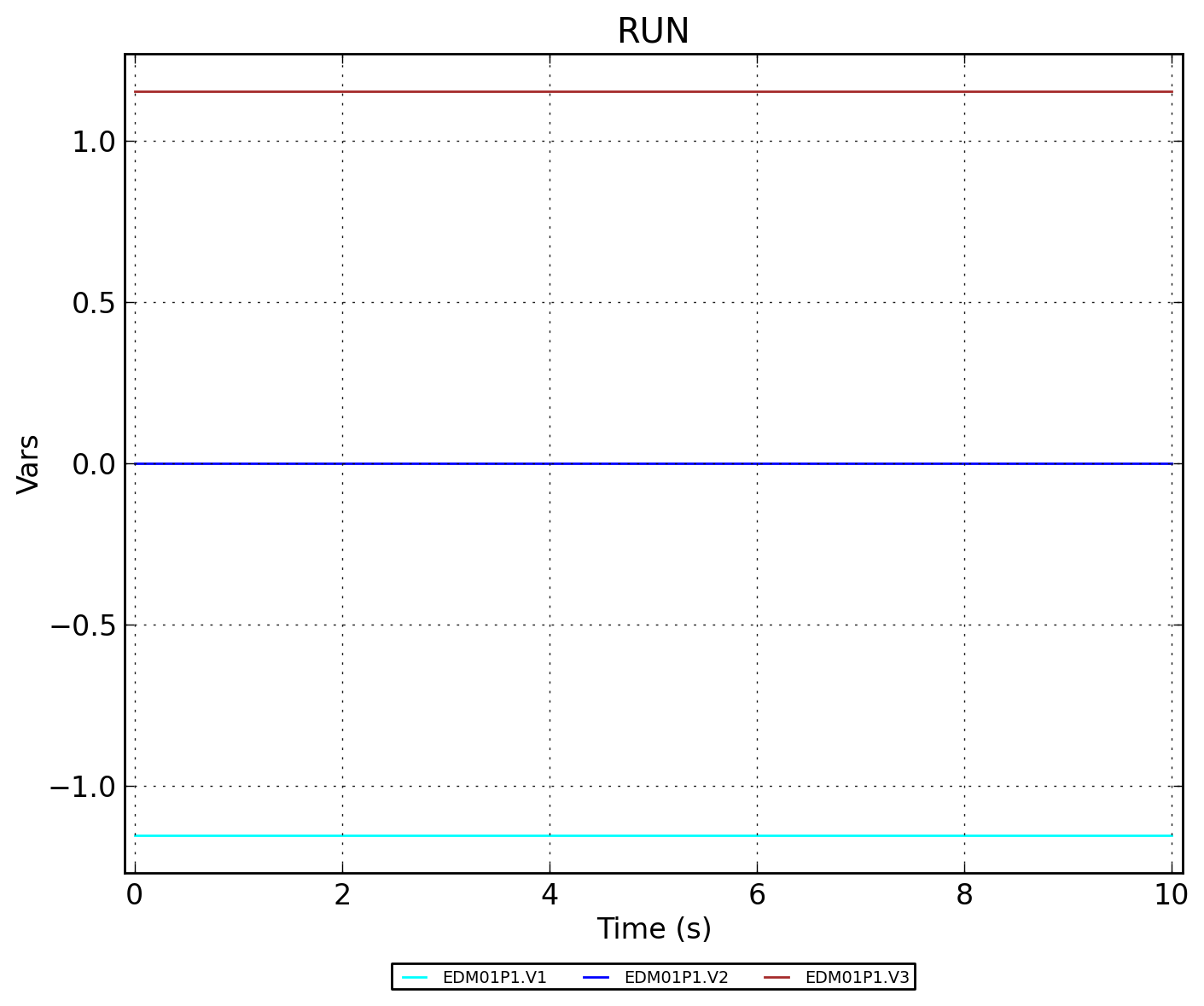

Рисунок 2 - EDM01P1.RUN

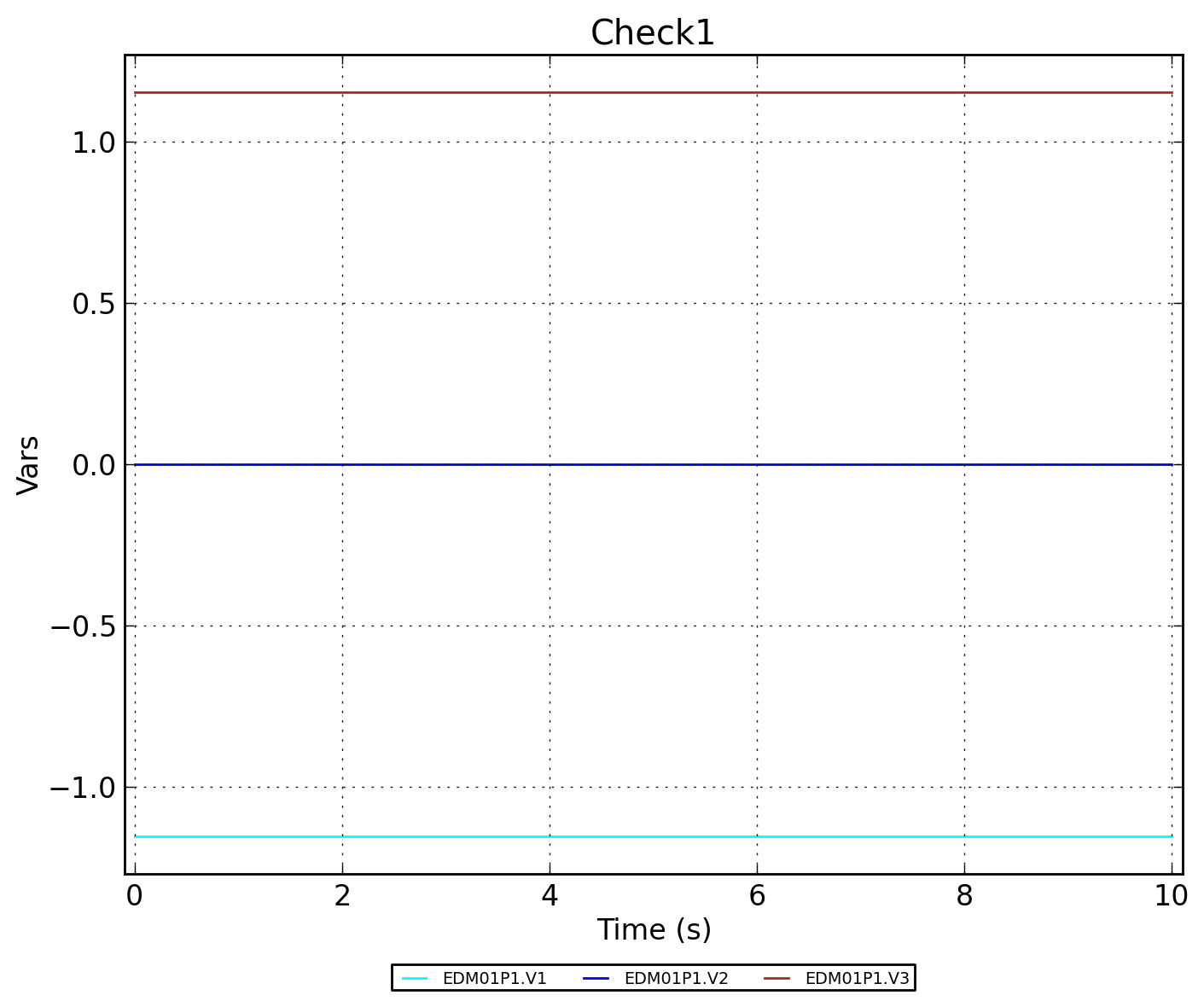

Рисунок 3 - EDM01P1.Check1
