Модель: EDMELM

Библиотека: ElectricalDrive

Имя на уровне решателя: EDMELM

Аннотация: Модель трехфазного двигателя

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел 2
3	Port3	base.DOF1	1D сигнальный порт, узел 3
4	Port4	base.DOF1	1D сигнальный порт, узел 4
5	Port5	base.DOF1	1D сигнальный порт, узел 5
6	Port6	base.DOF1	1D сигнальный порт, узел 6
7	Port7	base.DOF1	1D механический порт, узел 7

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	LR	base.real	Индуктивность обмоток ротора, Гн	0.0255
2	LS	base.real	Индуктивность обмоток статора, Гн	0.037
3	Lm	base.real	Индуктивность намагничивания, Гн	0.8
4	N	base.real	Число пар полюсов, -	1
5	RR	base.real	Сопротивление обмоток ротора, Ом	22
6	RS	base.real	Сопротивление обмоток статора, Ом	16.6



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDMELM

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:30:54 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель трехфазного двигателя EDMELM

Параметры:
N —  Число пар полюсов
RS — Сопротивление обмоток статора, Ом
RR —  Сопротивление обмоток ротора, Ом
LS — Индуктивность обмоток статора, Гн
LR — Индуктивность обмоток ротора, Гн
Lm — Индуктивность намагничивания, Гн

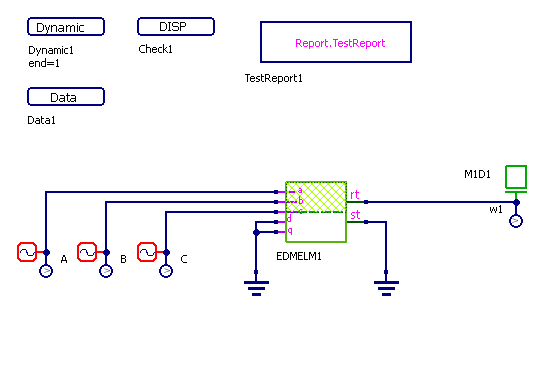

../../../../_images/EDMELM.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

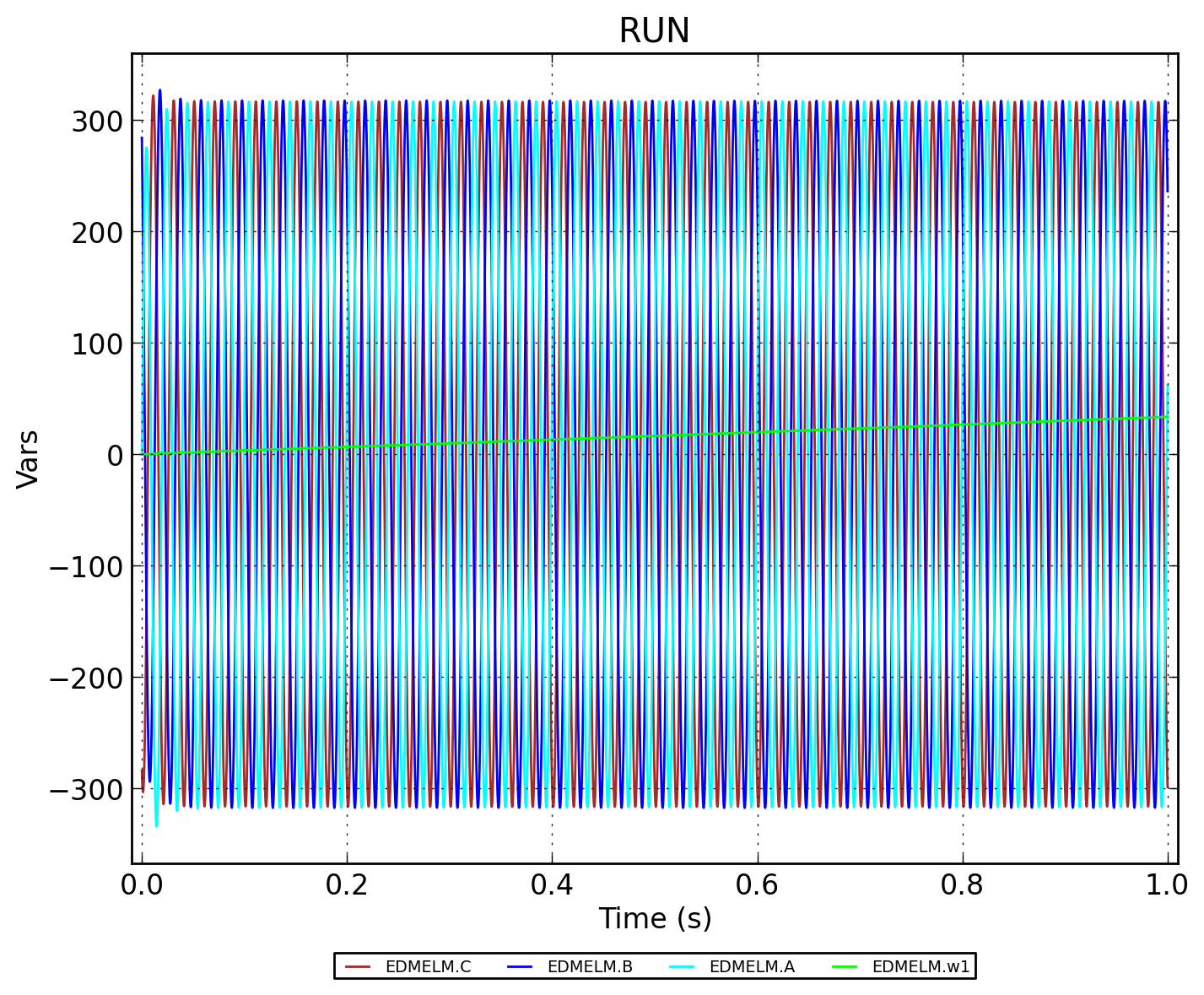

../../../../_images/EDMELM.RUN.png — Рисунок 2 - EDMELM.RUN

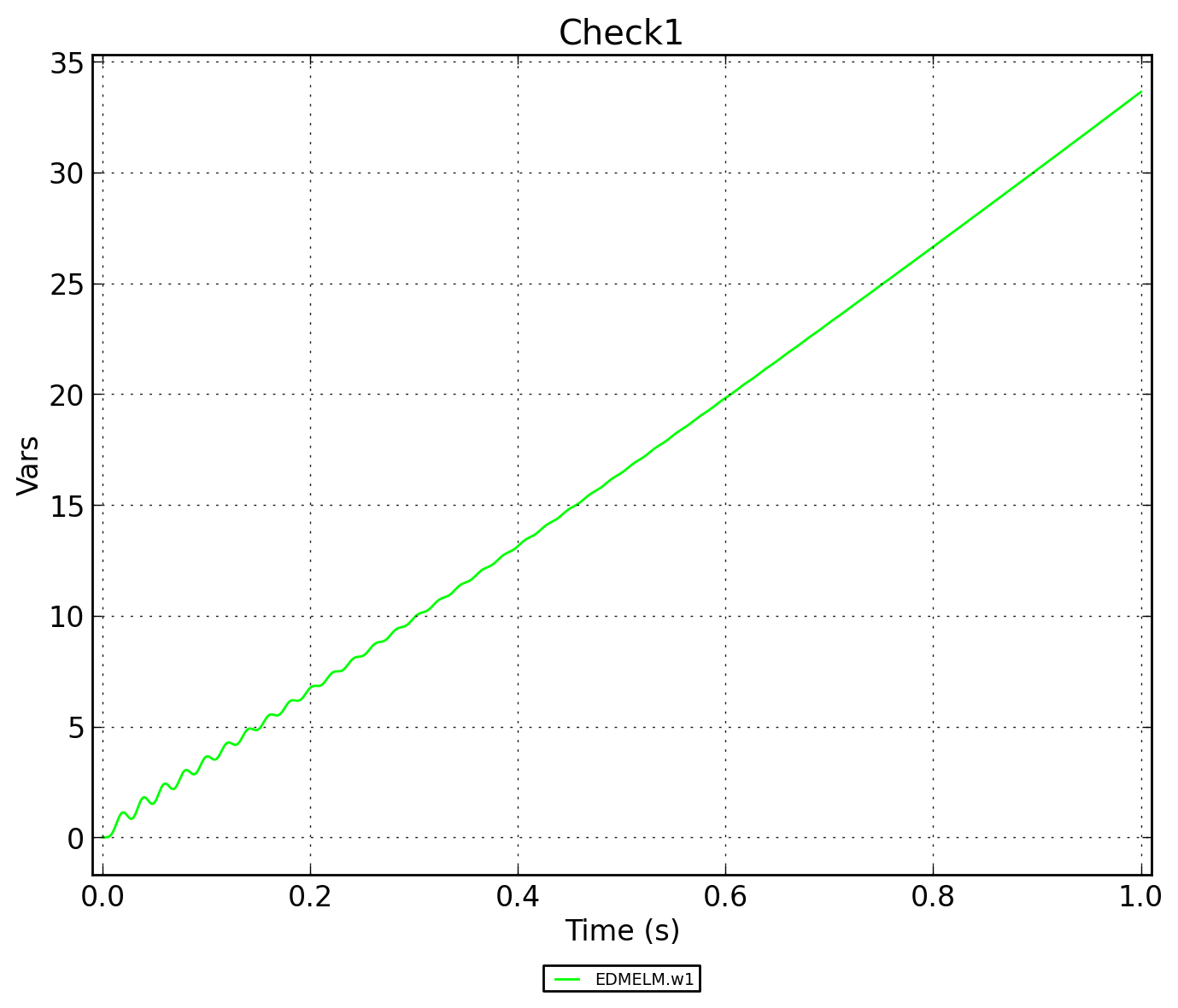

../../../../_images/EDMELM.Check1.png — Рисунок 3 - EDMELM.Check1
