Объект: HT01AV
Библиотека: HydroThermo2
Имя на уровне решателя: HT01AV
Аннотация: Теплообменник с расчетом мощности NTU-способом
Обозначение:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
base.ThermalFluid2 |
Порт входа в первый контур |
2 |
Port2 |
base.ThermalFluid2 |
Порт выхода из первого контура |
3 |
Port3 |
base.ThermalFluid2 |
Порт входа во второй контур |
4 |
Port4 |
base.ThermalFluid2 |
Порт выхода из второго контура |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
Cd1 |
base.real |
Приведенный коэффициент расхода, первый контура |
1e-3 |
2 |
Cd2 |
base.real |
Приведенный коэффициент расхода, второй контура |
1e-3 |
3 |
F1 |
base.real |
Площадь сечения 1 контура, м2 |
0.01 |
4 |
Fluid |
list |
Параметр среды первого и второго контура |
|
5 |
H |
base.real |
Высота, м |
0.01 |
6 |
L1 |
base.real |
Длина 1 контура, м |
0.01 |
7 |
Qm_eps |
base.real |
Масштаб Qm при сглаживании невязок знтальпии при Qm = 0, кг/с |
0.01 |
8 |
T |
base.real |
Толщина, м |
0.01 |
9 |
Type |
string |
Тип теплообменника [Vertical_tubes_H2O, Vertical_tubes_tosol, Horizintal_tubes_H2O, Horizintal_tubes_tosol] |
Vertical_tubes_H2O |
10 |
W |
base.real |
Ширина, м |
0.01 |
11 |
a_air |
base.real |
Коэффициент a_air радиатора (формула (17) синтеза коэффициента теплоотдачи) |
0.96 |
12 |
a_f |
base.real |
Коэффициент a_f радиатора (формула (17) синтеза коэффициента теплоотдачи) |
11.2 |
13 |
b_air |
base.real |
Коэффициент b_air радиатора (формула (17) синтеза коэффициента теплоотдачи) |
1.04 |
14 |
b_f |
base.real |
Коэффициент b_f радиатора (формула (17) синтеза коэффициента теплоотдачи) |
3.01 |
15 |
dp_min |
base.real |
Уровень давления для начала сглаживания, Па |
0.01 |
16 |
km |
base.real |
Коэффициент km радиатора (формула (17) синтеза коэффициента теплоотдачи) |
15 |
17 |
n_pass |
base.real |
Число проходов трубок радиатора |
1 |
18 |
properties_port_12 |
list |
Давление и температура в первом контуре |
101326, 323.15, 101325, 323.15 |
19 |
properties_port_34 |
list |
Давление и температура во втором контуре |
101326, 293.15, 101325, 293.15 |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
HT01AV
Модуль тестируемого компонента
HydroThermo2
Дата тестирования
Tue Mar 24 14:29:09 2026
Результат
OK
Глава 2. Схема тестируемого объекта
Тестирование теплообменника HT01AV.
HT01AV - двухконтурный, тепловой поток рассчитывается по перепаду
температур и эмпирическим формулам для коэффициента теплотдачи,
коэффициенты которых подгоняются к результатам испытаний.
Принята зависимость Alpha = C * (Qm ^ n).
Зависимость начинает уходить от правды при расходах
0.5 - 1 кг/с, по этой причине была продлена к 0 для
тосольной и воздушной части по-отдельности.
Гидравлика - Qm = Kd * sqrt( 2 * den * dp ).
Тест 5. Теплообмен между водой и воздухом при постоянных перепадах давлений и расходах.
Движение жидкости происходит в направлении от 1 Out к 1 In.
Воздух охлаждает воду и нагревается. Температура воды уменьшается и выходит на пост. значение.
Знак расхода на первом контуре отрицательный.
Параметры теста:
Параметры теплообменника:
type = Vertical_{--}tubes_{--}H2O - тип теплообменника
F1 = S - площадь сечения 1 контура (вода), м^2
L1 = 0.1 - длина трубок 1 контура (вода), м
W = 1 - ширина радиатора, 2 контур (воздух), м
H = 1 - высота радиатора, 2 контур (воздух), м
T = 0.01 - толщина радиатора (длина по потоку воздуха), м
km = 100 - тепловая проводимость стенки, Вт/К
a_f = 11.2 - амплитудный коэффициент жидкостного контура
b_f = 3.01 - степенной коэффициент жидкостного контура
a_air = 0.96 - амплитудный коэффициент воздушной части
b_air = 1.04 - степенной коэффициент воздушной части
Cd1 = 1 - приведенный коэффициент расхода, 1 контур
Cd2 = 100 - приведенный коэффициент расхода, 2 контур
pt__init1 = 101450,323.15,101326,323.15 - начальные значения давлений и температур на 1 и 2 портах
pt__init2 = 101450,293.15,101325,293.15 - начальные значения давлений и температур на 3 и 4 портах
Media = 20, 10 - параметры среды в двух контурах
Параметры дросселей и сечения:
D = 0.05 - гидравический диаметр трубы, первый контур
D2 = 0.5 - гидравический диаметр трубы, второй контур
MDT = 0.72 - коэффициент расхода
S = 0.25 * π * D * D
Media = 20 - вода, 1 контур
Media = 10 - воздух, 2 контур

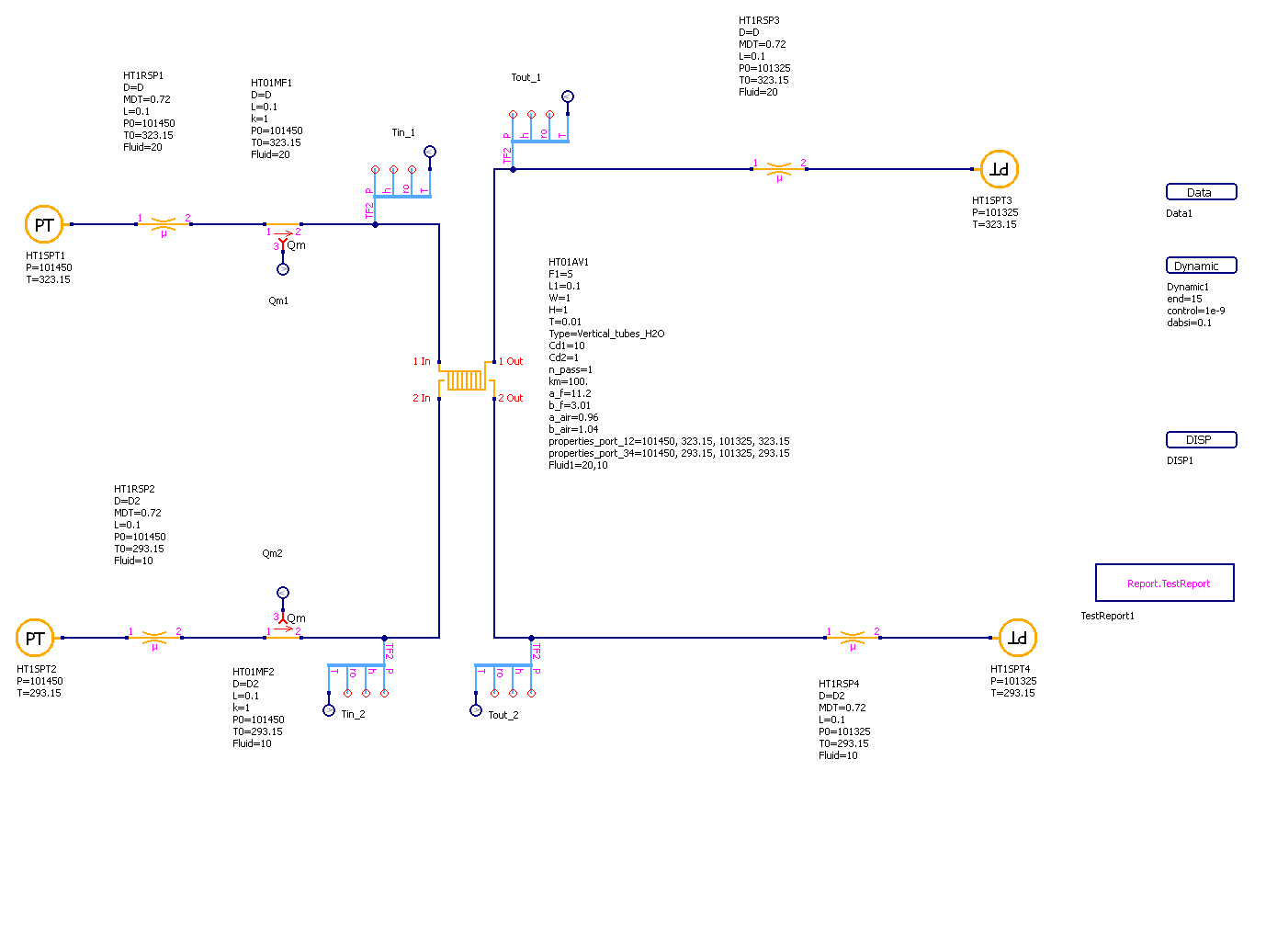

Рисунок 1 - Схема теста
Глава 3. Графики результатов теста

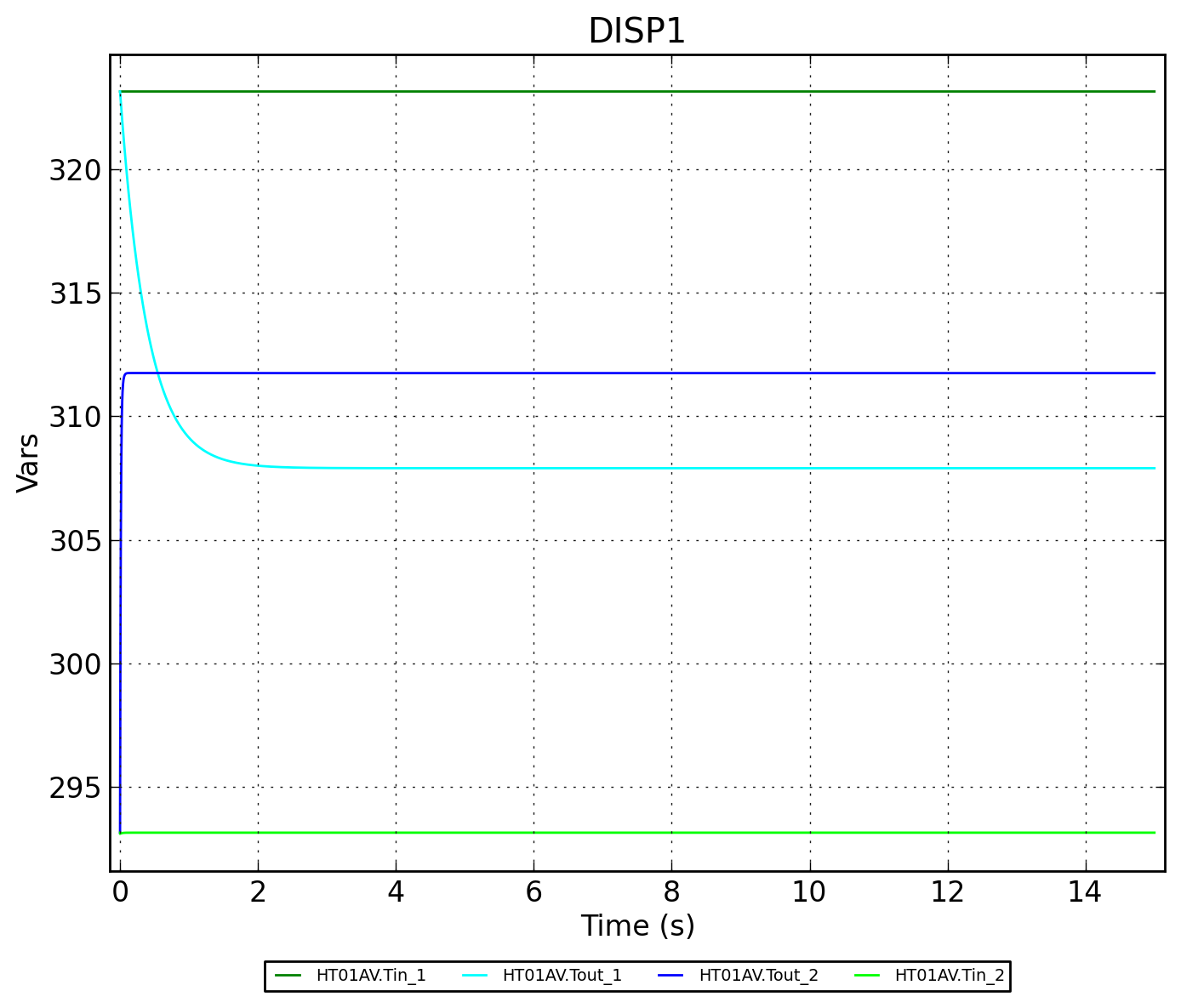

Рисунок 2 - HT01AV.DISP1

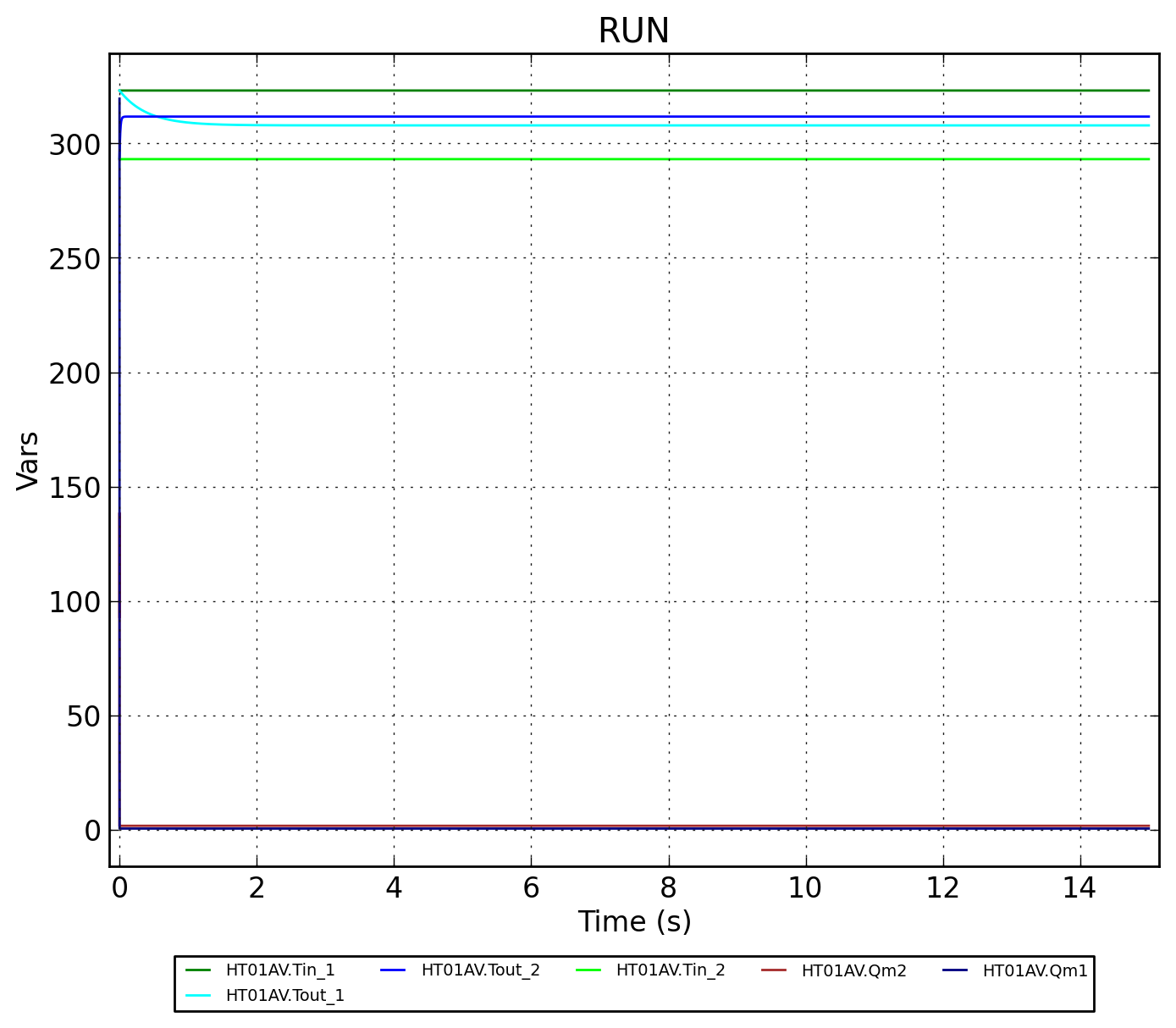

Рисунок 3 - HT01AV.RUN
