Объект: HT02AS

Библиотека: HydroThermo2

Имя на уровне решателя: HT02AS

Аннотация: Модель теплообмена через гофры для расчета производительности теплообменника

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	In2	ThermalFluid2	Теплогидравлический порт, 2 контур (воздух), вход
2	Out2	ThermalFluid2	Теплогидравлический порт, 2 контур (воздух), выход
3	T_stenka	base.DOF1	1D тепловой порт, стенка

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Параметры охлаждающего газа
2	H_core	base.real	высота сердечника поперёк потока, м	0.3018
3	H_t	base.real	высота профиля полная поперёк потока, м	2e-3
4	L_core	base.real	длина сердечника поперёк потока, м	0.250
5	L_t	base.real	длина полная, м	0.250
6	Lp_g	base.real	шаг между засечками, м	1.4e-3
7	N_core	base.real	число трубок (в будущем - на проходе)	30
8	PT_init	list	Инициализирующие значения портов 2 контура (воздух): м^2, Kd, P1, T1, P2, T2, Па, К	101326,293.15,101325,293.15
9	Qm_eps	base.real	Масштаб Qm при сглаживании невязок энтальпии при Qm = 0, кг/с	0.01
10	W_g	base.real	ширина по потоку, м	16e-3
11	W_t	base.real	ширина полная по потоку, м	16e-3
12	Wnotch_g	base.real	ширина засечки на боковых стенках гофры, м	7.2e-3
13	b_g	base.real	расстояние между трубками, оно же высота волн гофры, м	7.8e-3
14	dp_min	base.real	Уровень давления для начала сглаживания, Па	0.01
15	lambda_t	base.real	коэффициент теплопроводности материала трубки, Вт/(м*К)	215
16	n_pass	base.real	число проходов	1
17	n_slit_g	base.real	число щелей на длину ребра (с одной стороны)	8
18	no_t	base.real	число отверстий в трубке	10
19	step_g	base.real	шаг гармошки, м	2.4e-3
20	t_g	base.real	толщина фольги, м	0.08e-3
21	t_st	base.real	толщина между двумя каналами, м	0.3e-3
22	t_t	base.real	толщина стенки, м	0.3e-3
23	theta_g	base.real	угол засечки, градусы	32
24	wk_t	base.real	ширина одного канала в трубке, м	1.2e-3

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HT02AS
Модуль тестируемого компонента	HydroThermo2
Дата тестирования	Tue Mar 24 14:30:03 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Тестируется теплообменник HT02AS.

HT02AS - одноконтурный, воздушная половинка радиатора, т.е. один контур
воздуха и тепловой порт, отвечающий за общую температуру стенки
и отвод тепла от неё. Расчёт делается по подробным параметрам
геометрии гофры, уложенной между трубками охлаждающей жидкости.
Коэффицменты теплоотдачи и перепад давления из-за гидравлического
сопротивления воздуха рассчитывает сама.

Тест 5. Нагрев газа в полурадиаторе с динамической сменой направления движения.

На левом порту находится управляемый источник давления.
Начальное давление в управляемом источнике равно 101300 Па, конечное - 101350. Динамически происходит смена
направления движения газа в теплообменнике.

Параметры теста:

Параметры полурадиатора:
гофра:
W_{--}g        = 16.e^{-3}   - ширина по потоку, м
theta_{--}g    = 32        -  угол засечки, градусы
step_{--}g     = 2.4e^{-3}   - шаг гармошки, м
t_{--}g          = 0.08e^{-3} - толщина фольги, м
Lp_{--}g        = 1.4e^{-3}   - шаг между засечками, м
Wnotch_{--}g = 7.2e^{-3}   - ширина засечки на боковых стенках гофры, м
b_{--}g          = 7.8e^{-3}   - расстояние между трубками, оно же высота волн гофры, м
n_{--}slit_{--}g    = 8          - число щелей на длину ребра (с одной стороны)
трубки:
W_{--}t          = 16.e^{-3}   - ширина полная по потоку, м
L_{--}t           = 0.250    - длина полная, м
H_{--}t           = 2.0e^{-3}   - высота профиля полная поперёк потока, м
t_{--}t            = 0.3e^{-3}   - толщина стенки, м
no_{--}t         = 10         - число отверстий в трубке
wk_{--}t         = 1.2^{-3}     - ширина одного канала в трубке, м
lambda_{--}t   = 215      - коэффициент теплопроводности материала трубки, Вт/(м*К)
t_{--}st           = 0.3e^{-3}   - толщина между двумя каналами, м
сердечник:
L_{--}core       = 0.250   - длина сердечника поперёк потока, м
n_{--}pass       = 1         - число проходов
N_{--}core       = 30       - число трубок (в будущем - на проходе)
H_{--}core       = 0.3018 - высота сердечника поперёк потока, м

PT_{--}init       = 101450,293.15,101325,293.15 - инициализирующие значения портов контура воздуха: P_1, T_1, P_2, T_2, Па, К
Media         = 10   - имя объекта свойств среды

Параметры источника температуры:
T = 373.15 - температура, К
R = 1e-6 - внутреннее тепловое сопротивление

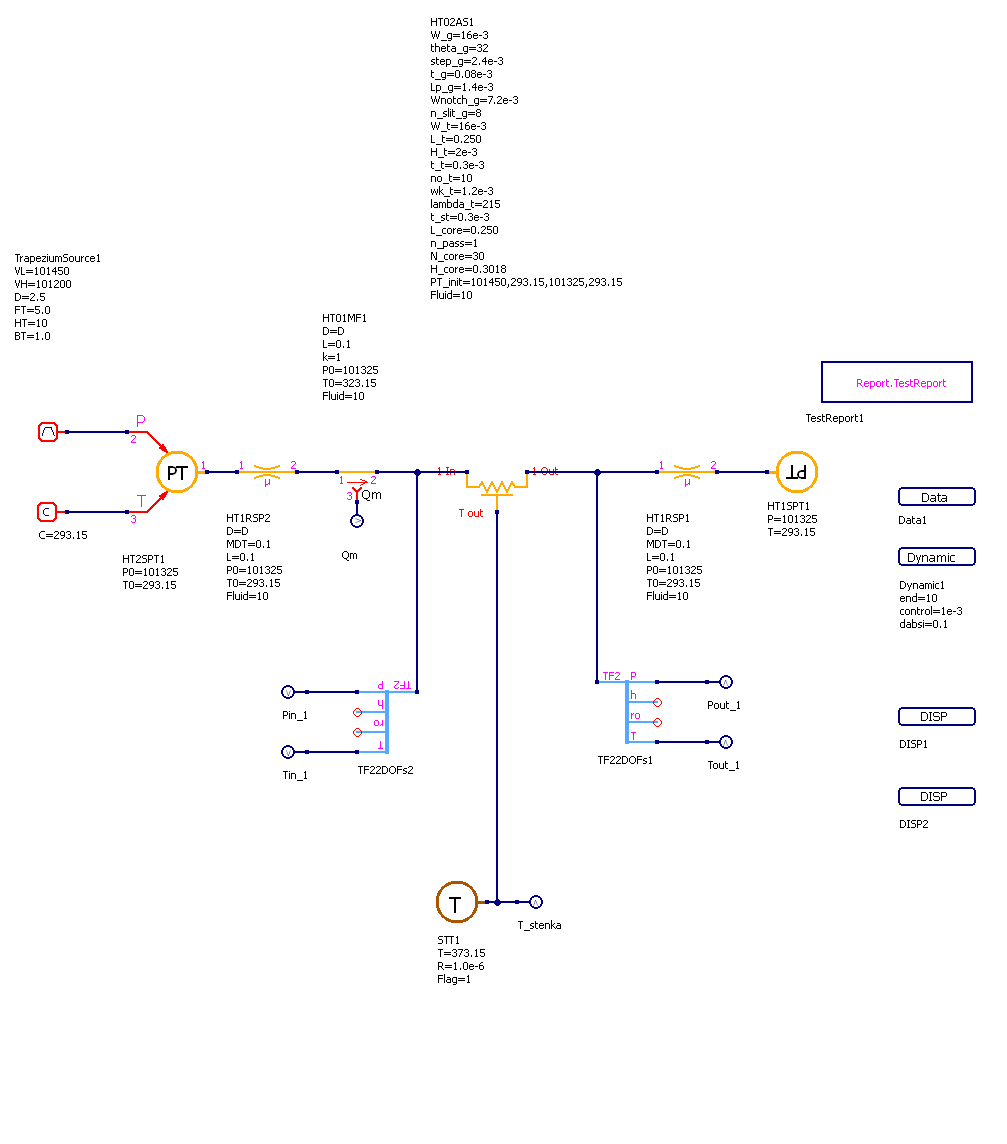

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

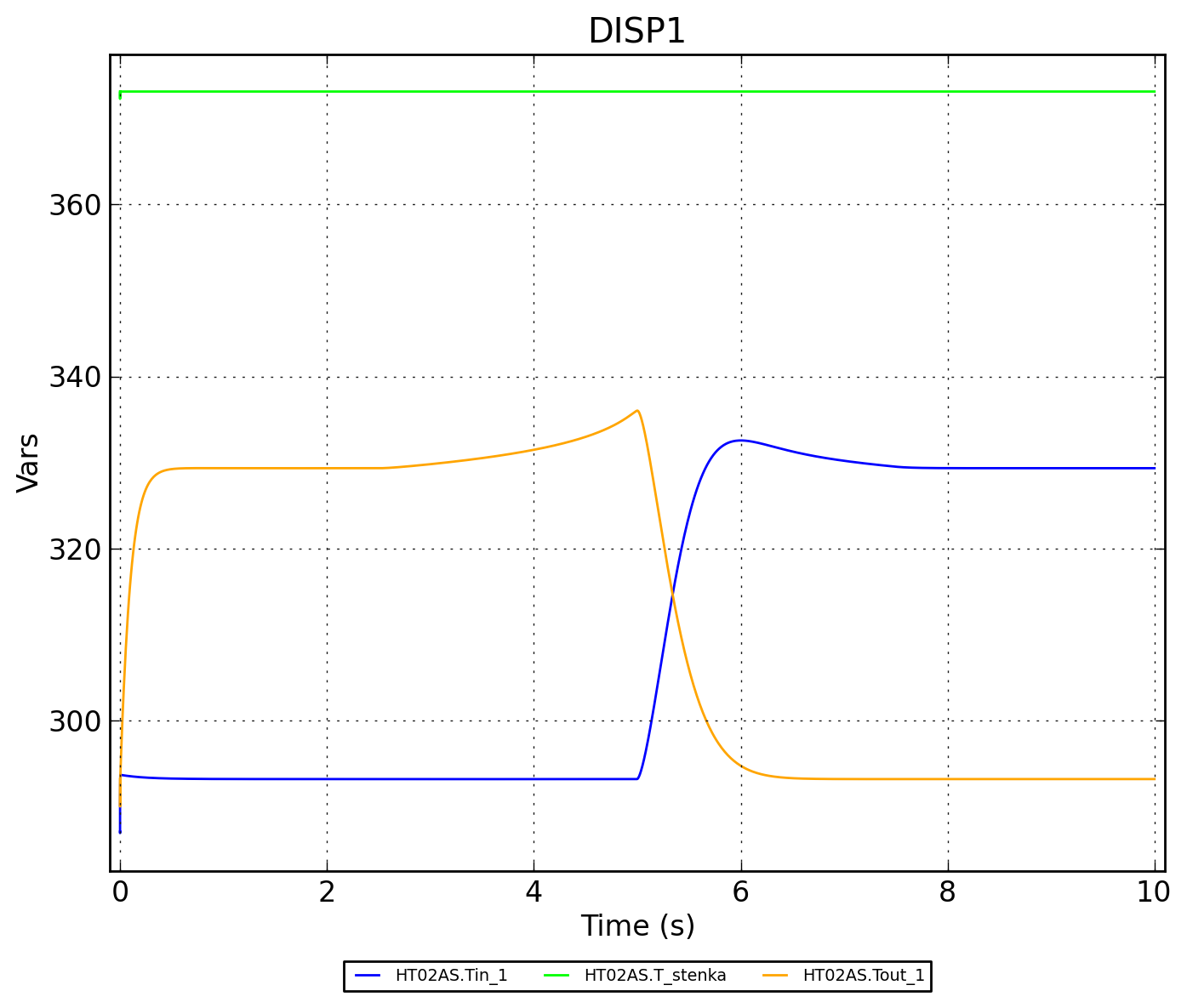

Рисунок 2 - HT02AS.DISP1

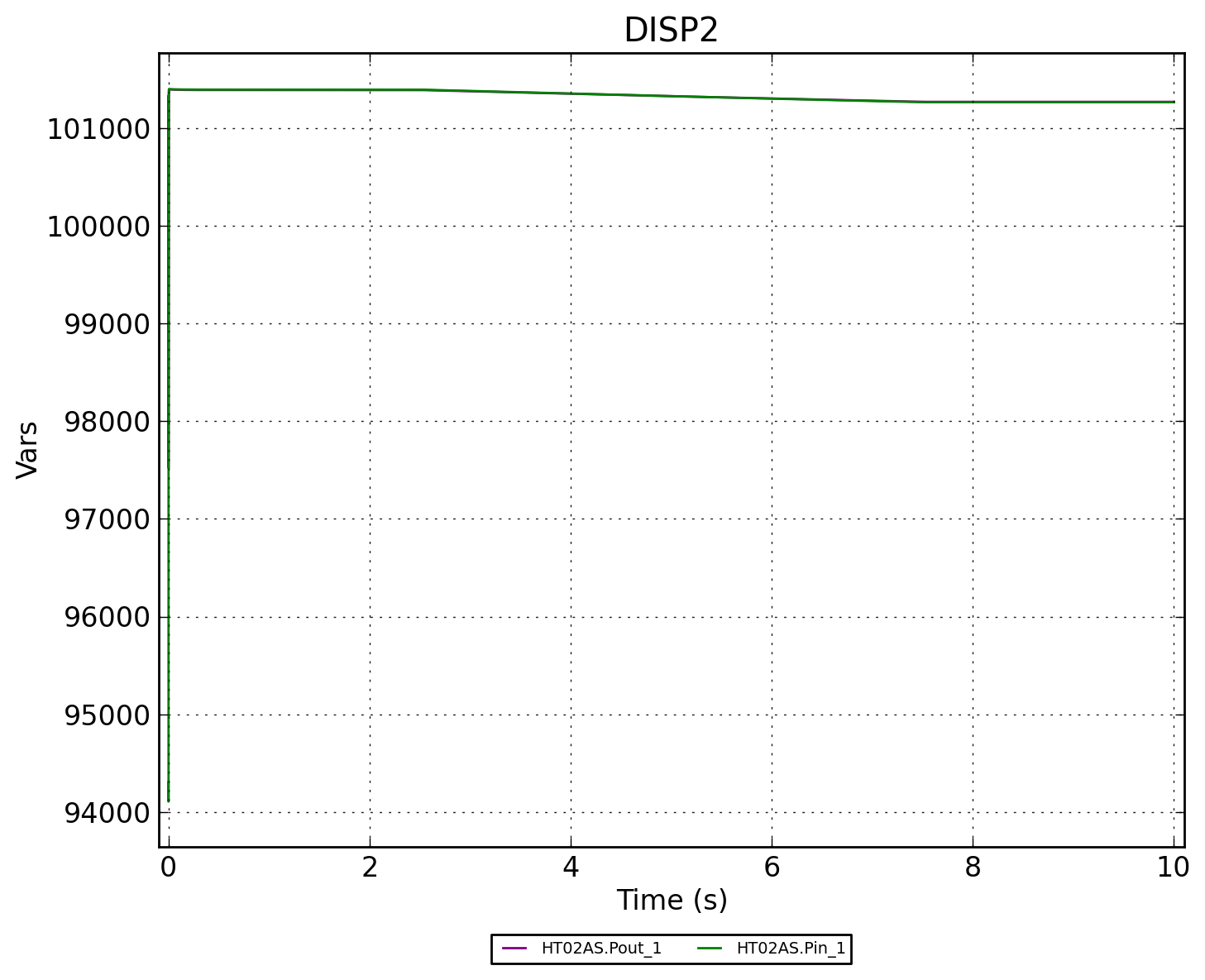

Рисунок 3 - HT02AS.DISP2

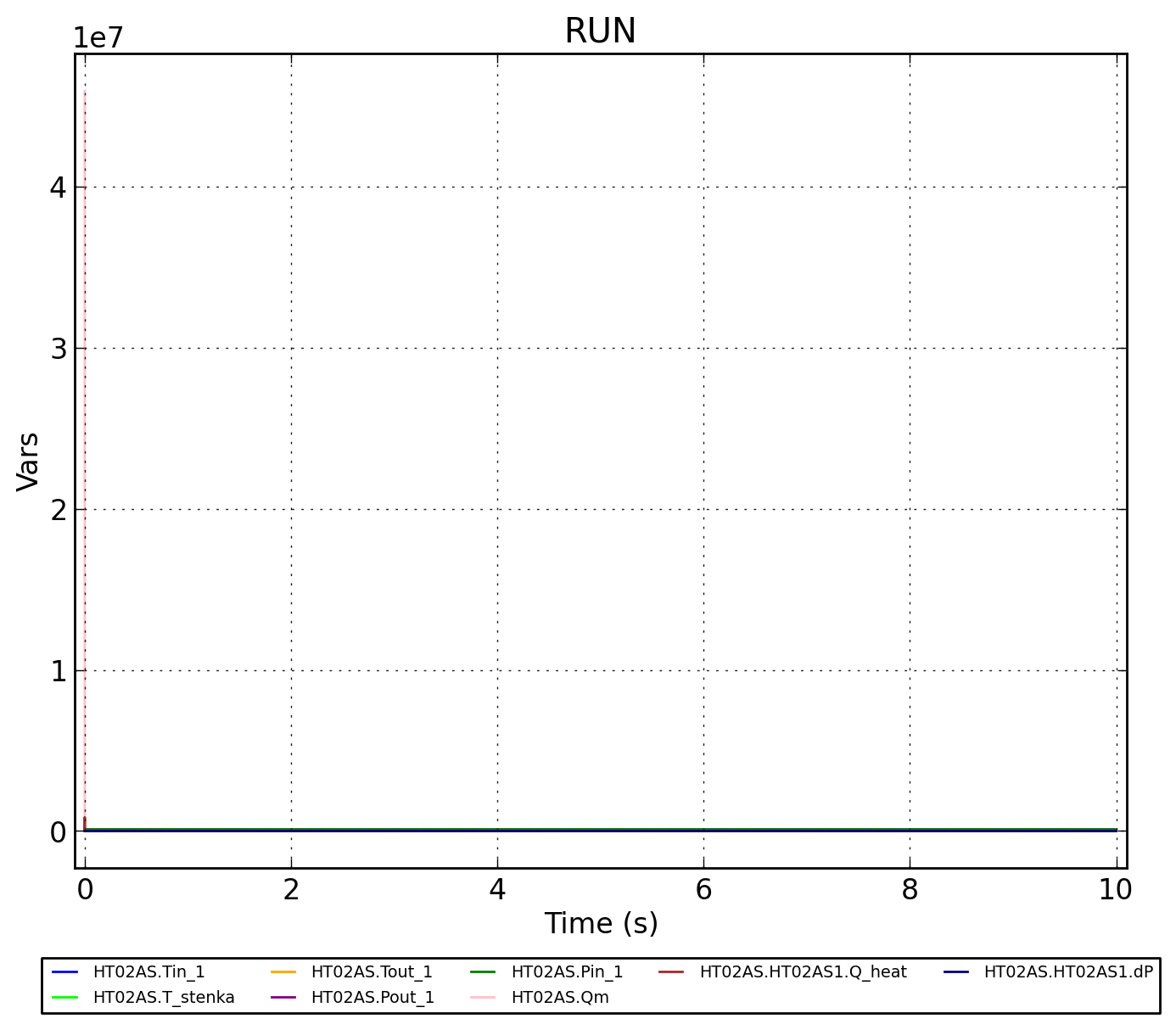

Рисунок 4 - HT02AS.RUN
