Объект: HT11HA

Библиотека: HydroThermo2

Имя на уровне решателя: HT11HA

Аннотация: Однофазный пружинный гидроаккумулятор

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	PortA	base.ThermalFluid2	Теплогидравлический порт А

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Cd_dross	base.real	Коэффициент сопротивления дросселя	0.72
2	D_dross	base.real	Диаметр дросселя, м	0.1
3	Dead_V	base.real	Суммарный мертвый объем, м3	1e-4
4	F_load_spring	base.real	Начальная нагрузка на пружину, Н	5000
5	Fluid_in		Имя объекта свойств среды	Fluid
6	L_demph_eff	base.real	Эффективная длина каждого из амортизирующих демпферов, м	0.1
7	L_dross	base.real	Длина дросселя, м	0.01
8	L_stroke	base.real	Ход поршня, м	1
9	Mass_piston	base.real	Масса поршня, кг	100
10	P0	base.real	Начальное давление в линии с жидкостью, Па	101325
11	S_piston	base.real	Площадь поршня, м2	0.1
12	T0	base.real	Начальная температура в линии с жидкостью, К	293.15
13	k_demph	base.real	Коэффициент жесткости пружины демпфера, Н/м	10000
14	k_relax	base.real	Жесткость основной пружины, Н/м	20000



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

HT11HA

Модуль тестируемого компонента

HydroThermo2

Дата тестирования

Sun Mar 8 22:23:12 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект HT21HA - Однофазный пружинный гидроаккумулятор

Тест: Изменение объема и перемещение поршня при
внешнем постоянном давлении 111325 Па.

Пружинный гидроаккумулятор, HT21HA

S_{piston}=0.1 - Площадь поршня, м2
L_{stroke}=0.5 - Ход поршня, м
k_{relax}=10000 - Жесткость основной пружины, Н/м
Dead_{V}=1e-4 - Суммарный мертвый объем, м3
F_{load_spring}=0.0 - Начальная нагрузка на пружину, Н
L_{demph_eff}=0.0 - Эффективная длина каждого из амортизирующих демпферов, м
k_{demph}=0.0 - Коэффициент жесткости пружины демпфера, Н/м
Mass_{piston}=0.1 - Масса поршня, кг
L_{dross}=0.01 - Длина дросселя, м
D_{dross}=0.1 - Диаметр дросселя, м
Cd_{dross}=0.72 - Коэффициент сопротивления дросселя
P0=101325 - Начальное давление в линии с жидкостью, Па
T0=300 - Начальная температура в линии с жидкостью, К
Fluid_{in}=31,масло - Имя объекта свойств среды

Результат: Поршень изначально был у левой стенки.
Давление на источнике  111325 Па  приводит к перемещению поршня. Объемы внутри бака инициализированы давлением
101325. В момент начала расчёта образуется перепад, dp = 10000Па. Происходит постепенное перетекание через дроссель
внутри объекта бака. Датчик объемного расхода фиксирует величину перетечки. Перетекло суммарно 0.01м3, S_{piston} = 0.1м2.
Поршень сместился на V / S_{piston} = 0.1м, придя в положение равновесия, обеспечивающееся силой
со стороны пружины.
k_{relax} * dx = dp * S_{piston}
dx = 10000 * 0.1 / 10000 = 0.1 м

Параметры объектов приведены на схеме.

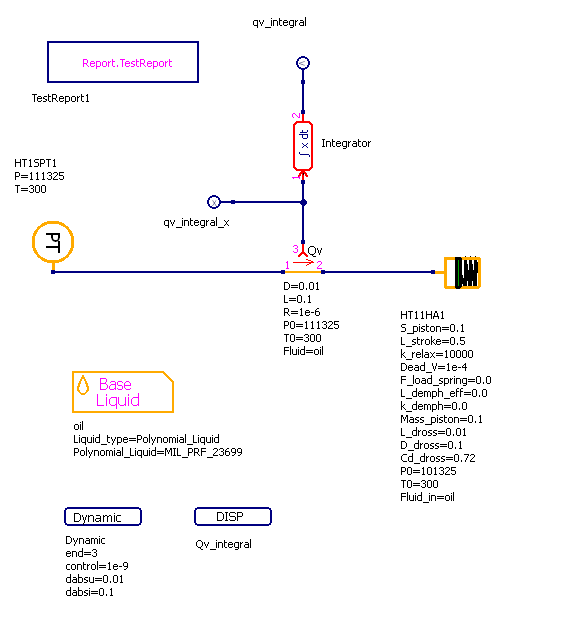

../../../../_images/HT11HA.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

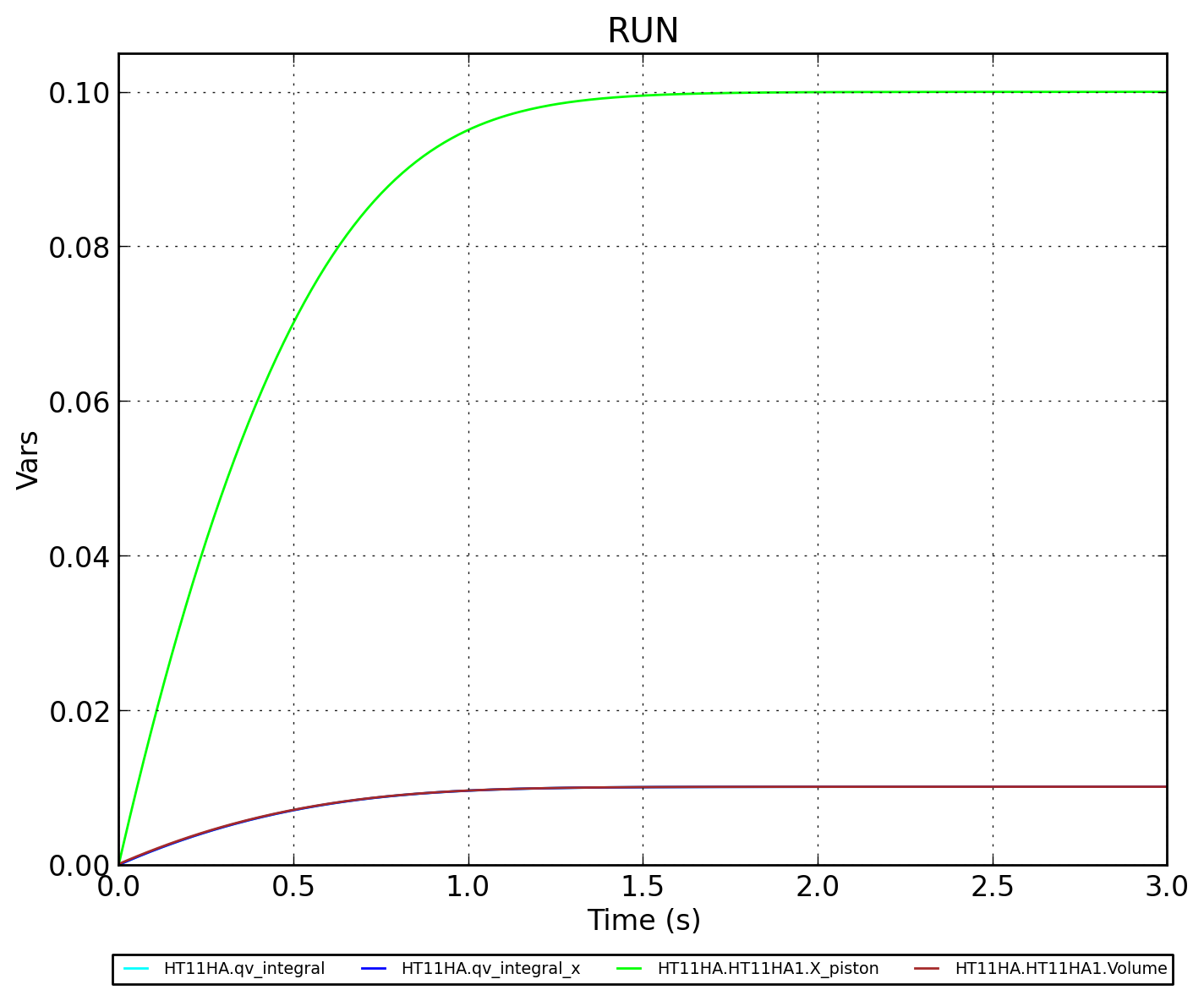

../../../../_images/HT11HA.RUN.png — Рисунок 2 - HT11HA.RUN

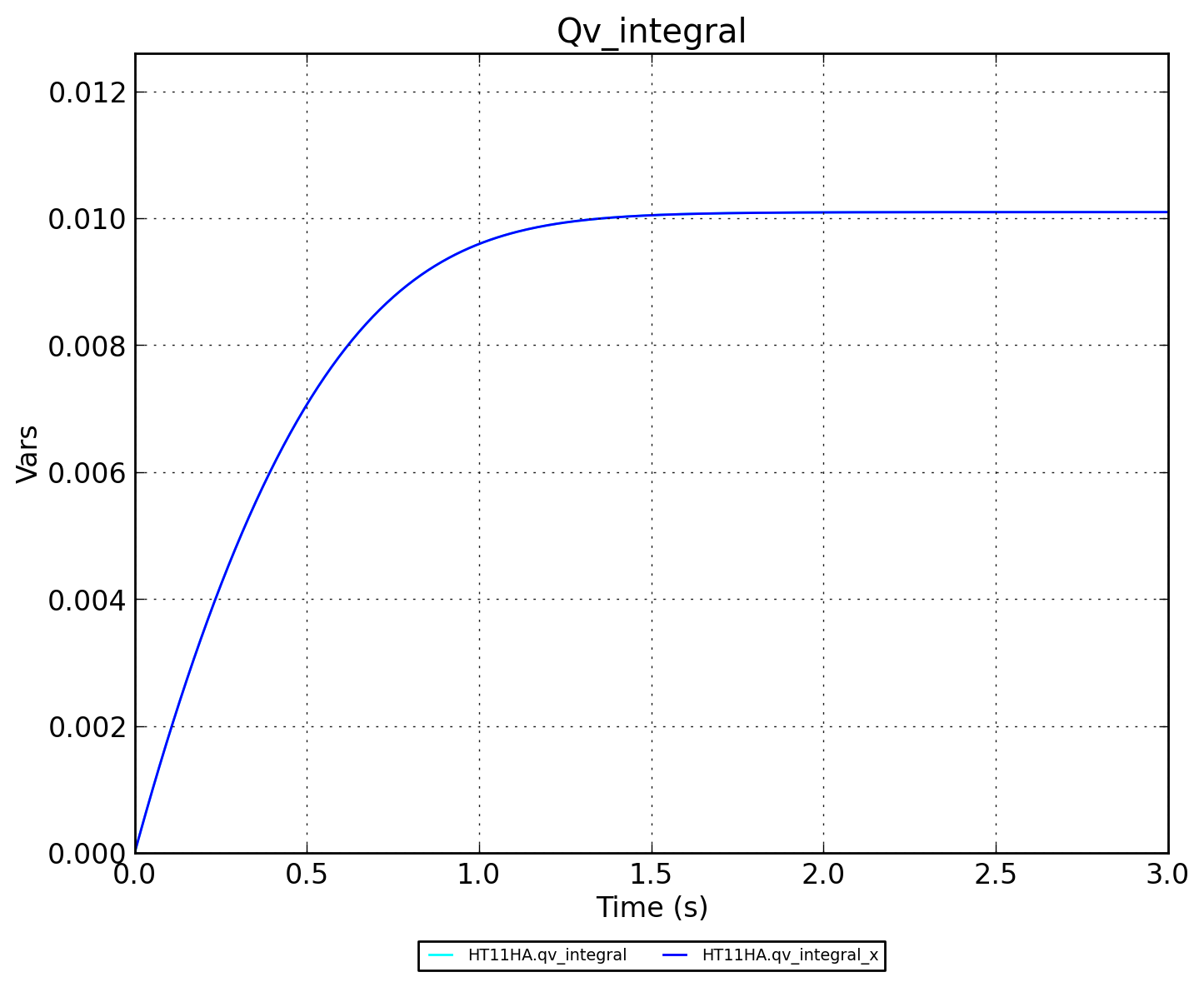

../../../../_images/HT11HA.Qv_integral.png — Рисунок 3 - HT11HA.Qv_integral
