Объект: HT02NN

Библиотека: HydroThermo2

Имя на уровне решателя: HT02NN

Аннотация: Модель теплообмена через половинки теплообменника

Обозначение: Модель теплообмена через половинки теплообменника

Порты (степени свободы) компонента:

Обозначение порта

Тип

Наименование порта

1

In2

ThermalFluid2

Теплогидравлический порт, вход

2

Out2

ThermalFluid2

Теплогидравлический порт, выход

3

T_stenka

base.DOF1

1D тепловой порт, стенка

Пользовательские параметры модели

Параметр

Тип

Описание

Значение по умолч.

1

Cd

base.real

Комплексный коэффициент сопротивления контура, Па/((кг/с)^2)

10

2

F1

base.real

Площадь сечения контура, м2

0.01

3

F2

base.real

Площадь поверхности теплоотдачи, м^2

1

4

Fluid

Параметры среды

5

K

base.real

Коэффициент в формуле теплоотдачи, Вт/(м^2*К*(кг/с)^n1)

12.0

6

L

base.real

Длина контура, м

0.01

7

PT_init1

list

Инициализирующие значения порта 1: P, T, Па, К

101326,323.15

8

PT_init2

list

Инициализирующие значения порта 2: P, T, Па, К

101326,293.15

9

Qm_eps

base.real

Масштаб Qm при сглаживании невязок энтальпии при Qm = 0, кг/с

0.01

10

Rst

base.real

Половина теплового сопротивления стенки, К/Вт

0.01

11

dp_min

base.real

Уровень давления для начала сглаживания, Па

0.01

12

n

base.real

Степень в формуле теплоотдачи

1.5

13

ro1

base.real

Плотность контура, кг/м3

1

Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

HT02NN

Модуль тестируемого компонента

HydroThermo2

Дата тестирования

Tue Mar 24 14:30:24 2026

Результат

OK

Глава 2. Схема тестируемого объекта
Тестируется теплообменник HT02NN.

HT02NN - "усреднённый" одноконтурный теплообменник, половинка радиатора,
т.е. один контур воздуха и тепловой порт, отвечающий за общую температуру стенки.
Зависимость коэффициента теплоотдачи от расхода принята следующая:
Alpha = C * (Qm ^ n). К нулю зависимость не продлевалась.
Один контур.
Гидравлика:  Qm = sqrt( dp / Rh).

Тест 5. Нагрев газа в полурадиаторе с динамической сменой направления движения.

На левом порту находится управляемый источник давления.
Начальное давление в управляемом источнике равно 101300 Па, конечное - 101350. Динамически происходит смена
направления движения газа в теплообменнике.

Параметры теста:

Параметры теплообменника:
F1 = 0.1           - площадь сечения 1 контура, м^2
L   = 0.1           - длина 1 контура, м
ro1 = 1.17        - плотность среды (воздуха) на входе в 1 контур (для расчёта Rh), кг/м^3
Cd1 = 1            - приведенный коэффициент расхода, 1 контур
F2 = 10            - площадь поверхности теплоотдачи 1 контура, м^2
K1 = 320.0       - амплитудный коэффициент 1 контура
n1 = 1.5           - степенной коэффициент 1 контура
R12 = 0.001     - тепловое сопротивление стенки, К/Вт
PT_{--}init1 = 101325,293.15  - начальные значения давлений и температур на 1 порту
PT_{--}init2 = 101325,293.15  - начальные значения давлений и температур на 2 порту
Fluid = 10        - параметры среды (воздух)

Параметры источника температуры:
T = 373.15 - температура, К
R = 1e-6 - внутреннее тепловое сопротивление
../../../../_images/HT02NN.sch.png

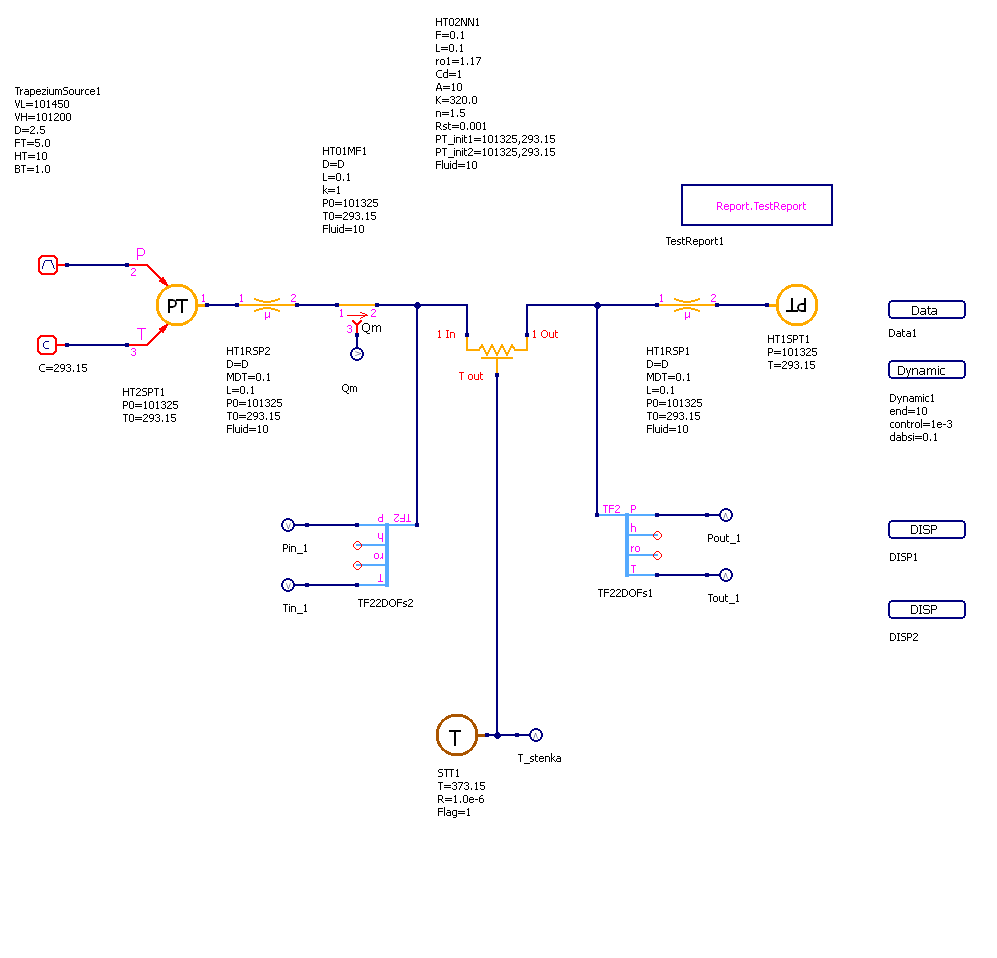

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста
../../../../_images/HT02NN.DISP1.png

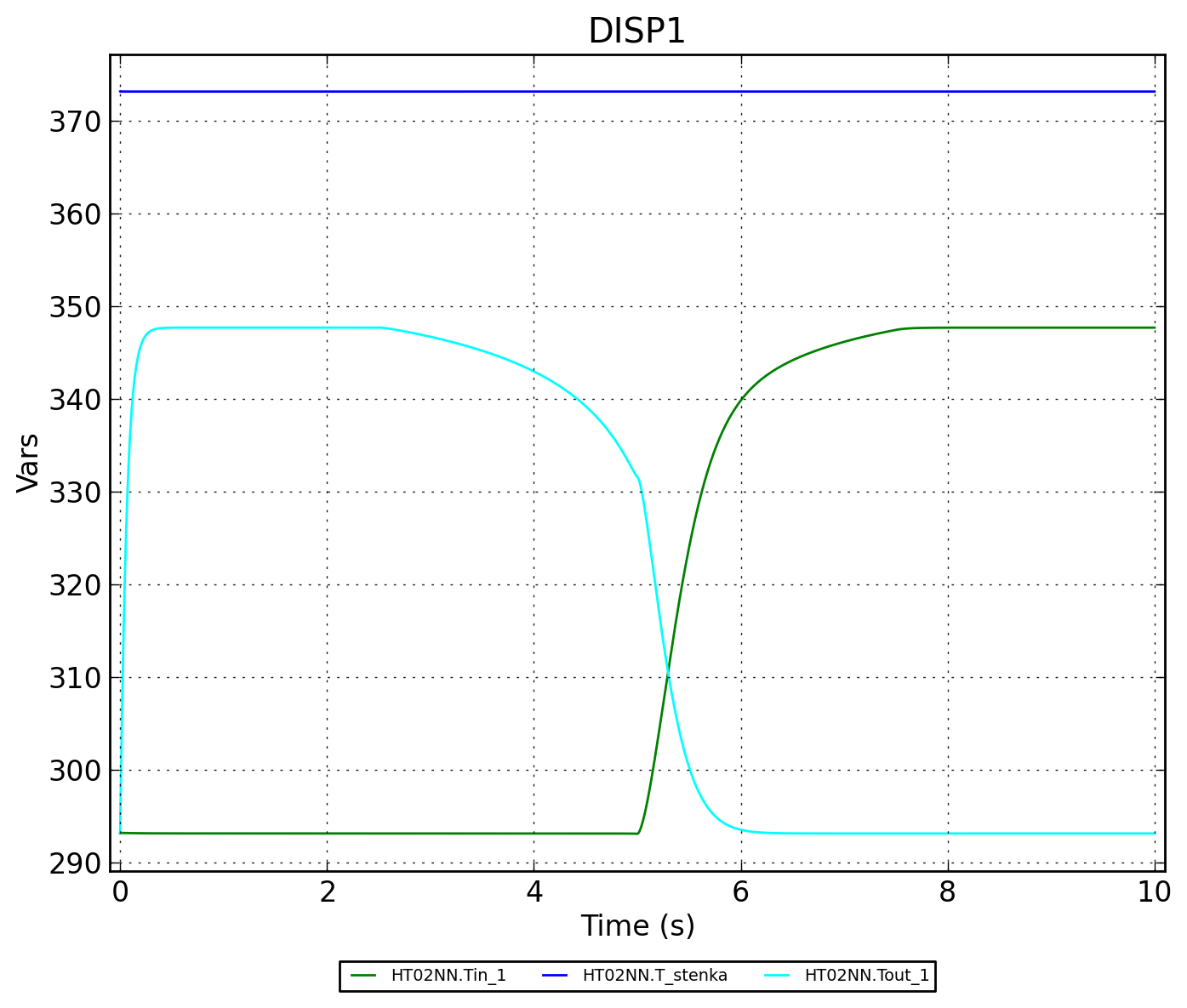

Рисунок 2 - HT02NN.DISP1

../../../../_images/HT02NN.DISP2.png

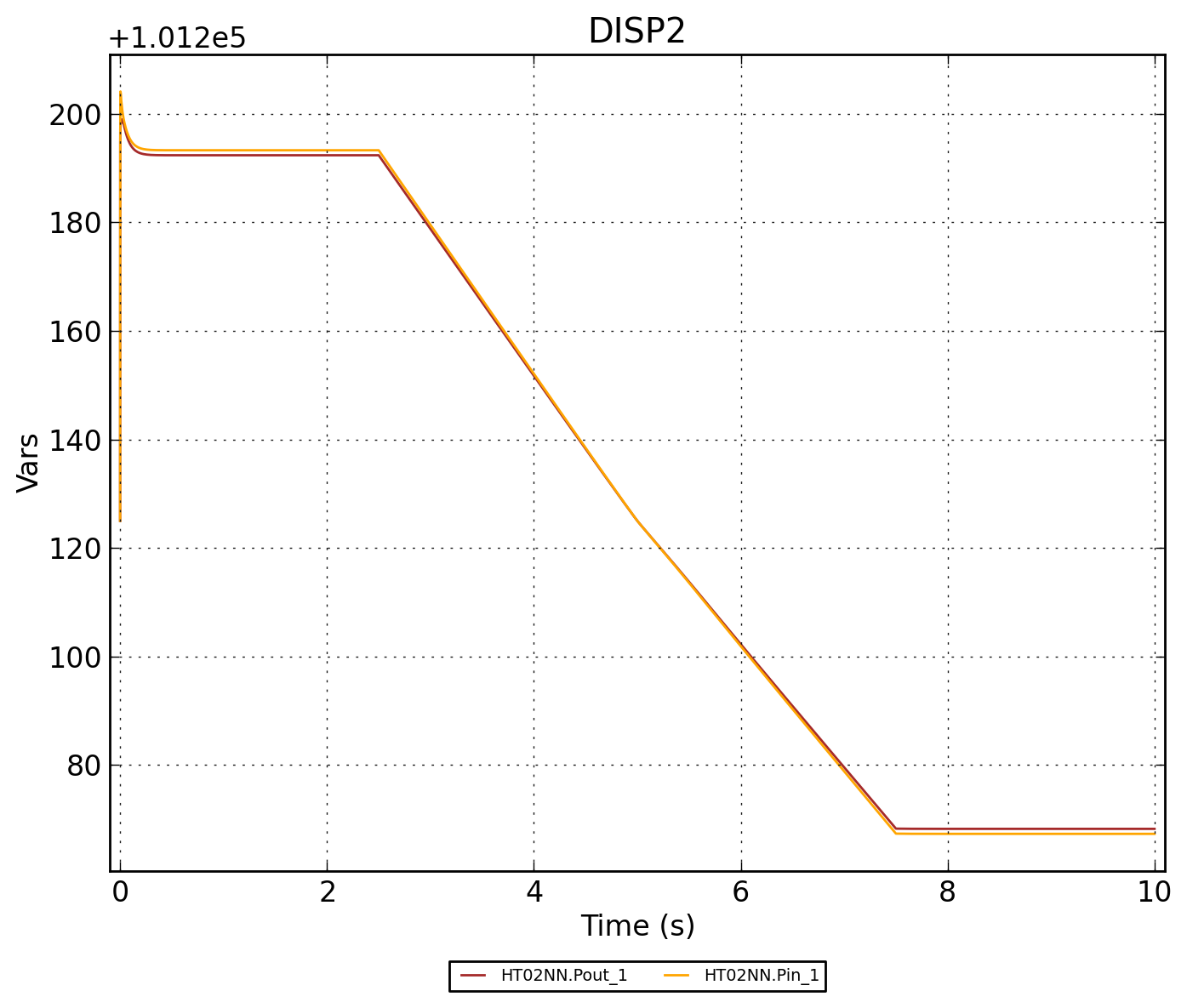

Рисунок 3 - HT02NN.DISP2

../../../../_images/HT02NN.RUN.png

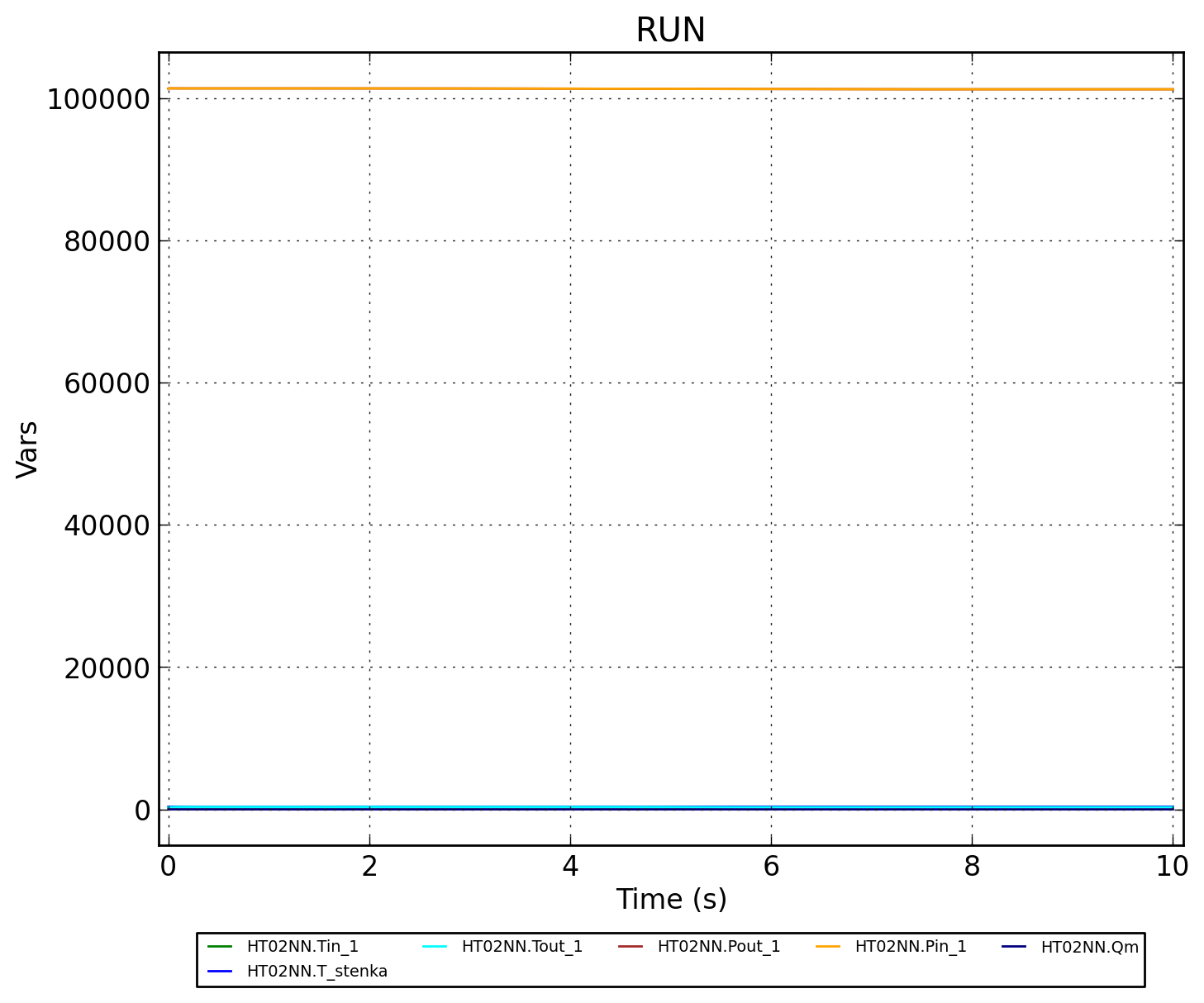

Рисунок 4 - HT02NN.RUN
