Объект: HT04NN
Библиотека: HydroThermo2
Имя на уровне решателя: HT04NN
Аннотация: Модель теплообмена через половинки теплообменника
Обозначение:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
In2 |
ThermalFluid2 |
Теплогидравлический порт, вход |
2 |
Out2 |
ThermalFluid2 |
Теплогидравлический порт, выход |
3 |
T_stenka |
base.DOF1 |
1D тепловой порт, стенка |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
Cd |
base.real |
Приведённый коэффициент расхода контура |
10 |
2 |
F |
base.real |
Площадь поверхности теплоотдачи, м^2 |
1 |
3 |
F1 |
base.real |
Площадь сечения контура, м2 |
0.01 |
4 |
Fluid |
Параметры среды в контуре (список) |
||
5 |
K |
base.real |
Коэффициент в формуле теплоотдачи, Вт/(м^2*К*(кг/с)^n1) |
12.0 |
6 |
L |
base.real |
Длина контура, м |
0.01 |
7 |
PT_init |
list |
Инициализирующие значения портов контура: P1, T1, P2, T2, Па, К |
101326,293.15,101325,293.15 |
8 |
Qm_eps |
base.real |
Масштаб Qm при сглаживании невязок энтальпии при Qm = 0, кг/с |
0.01 |
9 |
Rst |
base.real |
Половина теплового сопротивления стенки, К/Вт |
0.01 |
10 |
dp_min |
base.real |
Уровень давления для начала сглаживания, Па |
0.01 |
11 |
n |
base.real |
Степень в формуле теплоотдачи |
1.5 |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
HT04NN
Модуль тестируемого компонента
HydroThermo2
Дата тестирования
Tue Mar 24 14:31:17 2026
Результат
OK
Глава 2. Схема тестируемого объекта
Тестируется теплообменник HT04NN.
HT04NN - "усреднённый" одноконтурный теплообменник, половинка радиатора,
т.е. один контур воздуха и тепловой порт, отвечающий за общую температуру стенки.
Зависимость коэффициента теплоотдачи от расхода принята следующая:
Alpha = C * (Qm ^ n). К нулю зависимость не продлевалась.
Один контур.
Гидравлика стандартная: Qm = Kd * sqrt( 2 * den * dp ).
Тест 5. Нагрев газа в полурадиаторе с динамической сменой направления движения.
На левом порту находится управляемый источник давления.
Начальное давление в управляемом источнике равно 101300 Па, конечное - 101350. Динамически происходит смена
направления движения газа в теплообменнике.
Параметры теста:
Параметры теплообменника:
F1 = 0.1 - площадь сечения 1 контура, м^2
L = 0.1 - длина 1 контура, м
Cd1 = 1 - приведенный коэффициент расхода, 1 контур
F = 10 - площадь поверхности теплоотдачи 1 контура, м^2
K1 = 320.0 - амплитудный коэффициент 1 контура
n1 = 1.5 - степенной коэффициент 1 контура
R12 = 0.001 - тепловое сопротивление стенки, К/Вт
PT_{--}init = 101325,293.15,101325,293.15 - начальные значения давлений и температур на 1 и 2 порту
Fluid = 10 - параметры среды (воздух)
Параметры источника температуры:
T = 373.15 - температура, К
R = 1e-6 - внутреннее тепловое сопротивление

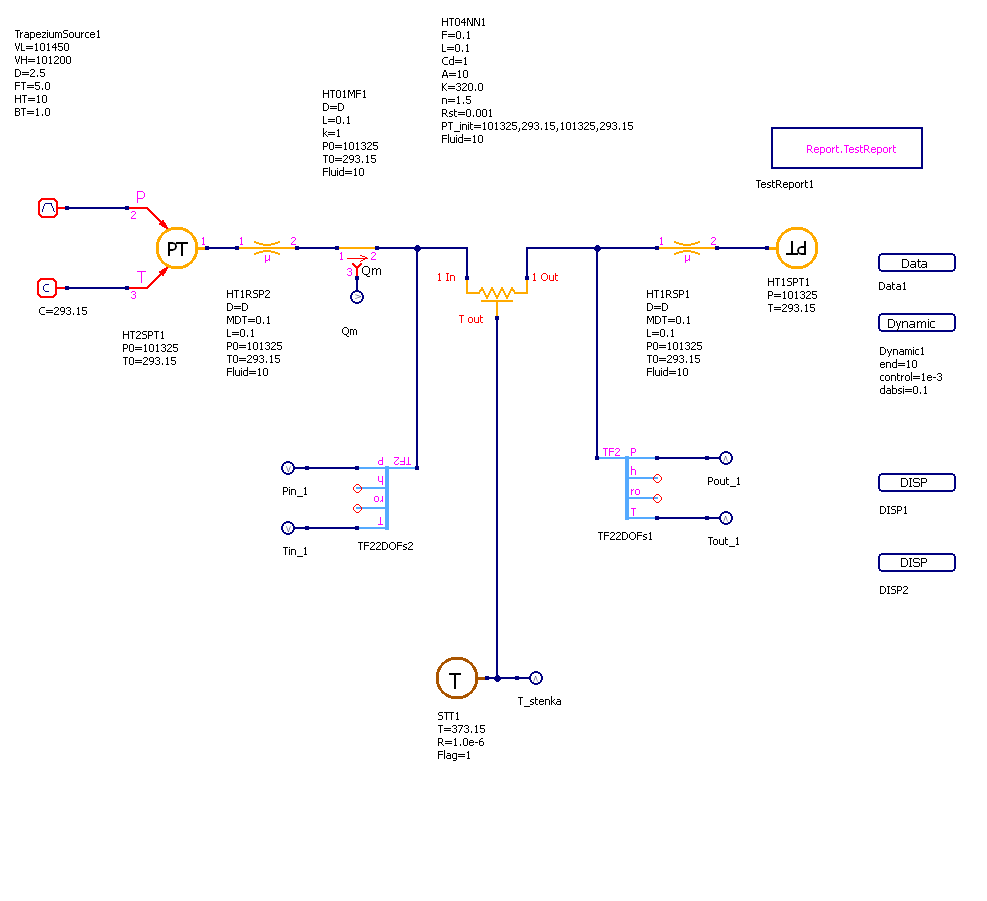

Рисунок 1 - Схема теста
Глава 3. Графики результатов теста

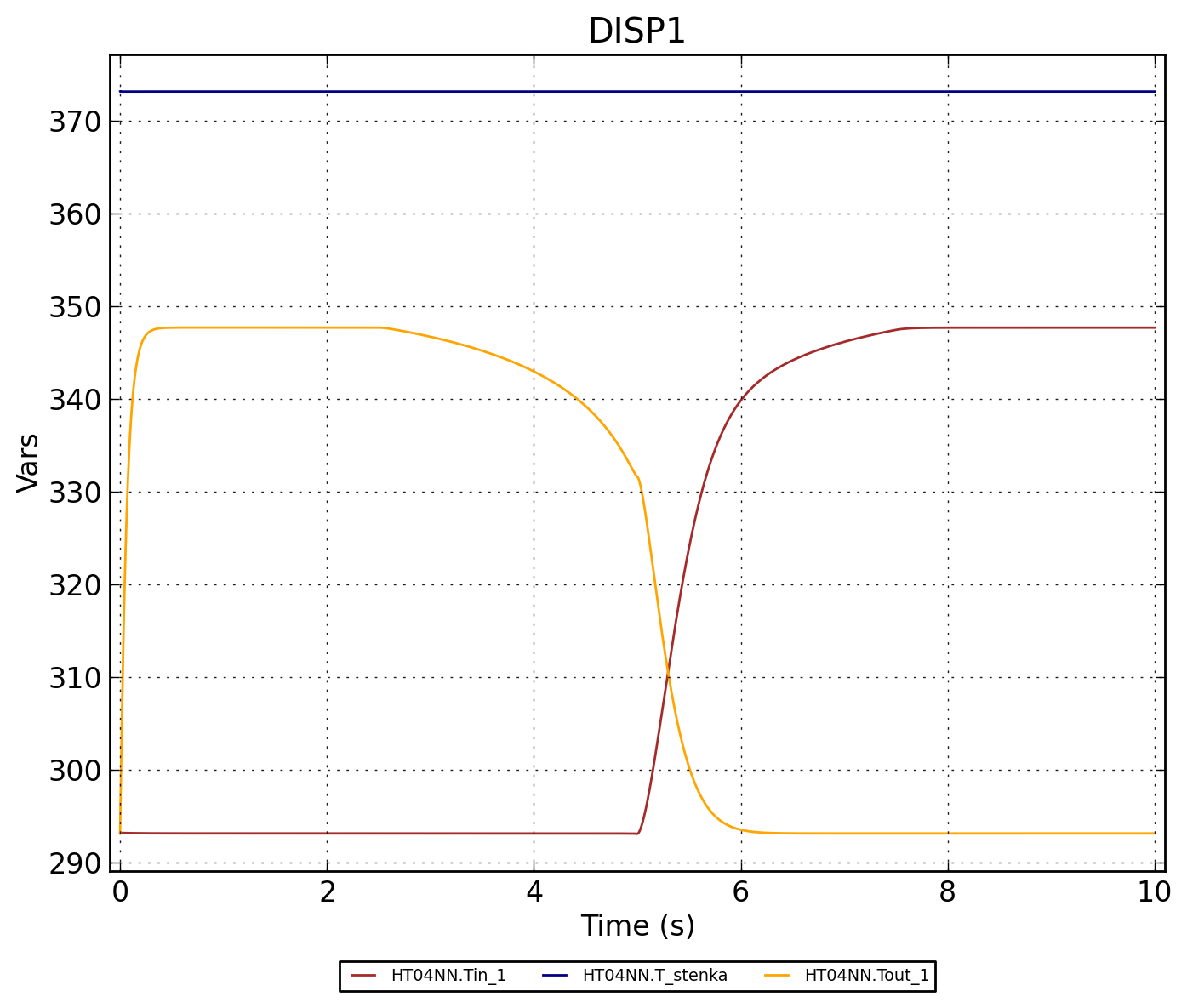

Рисунок 2 - HT04NN.DISP1

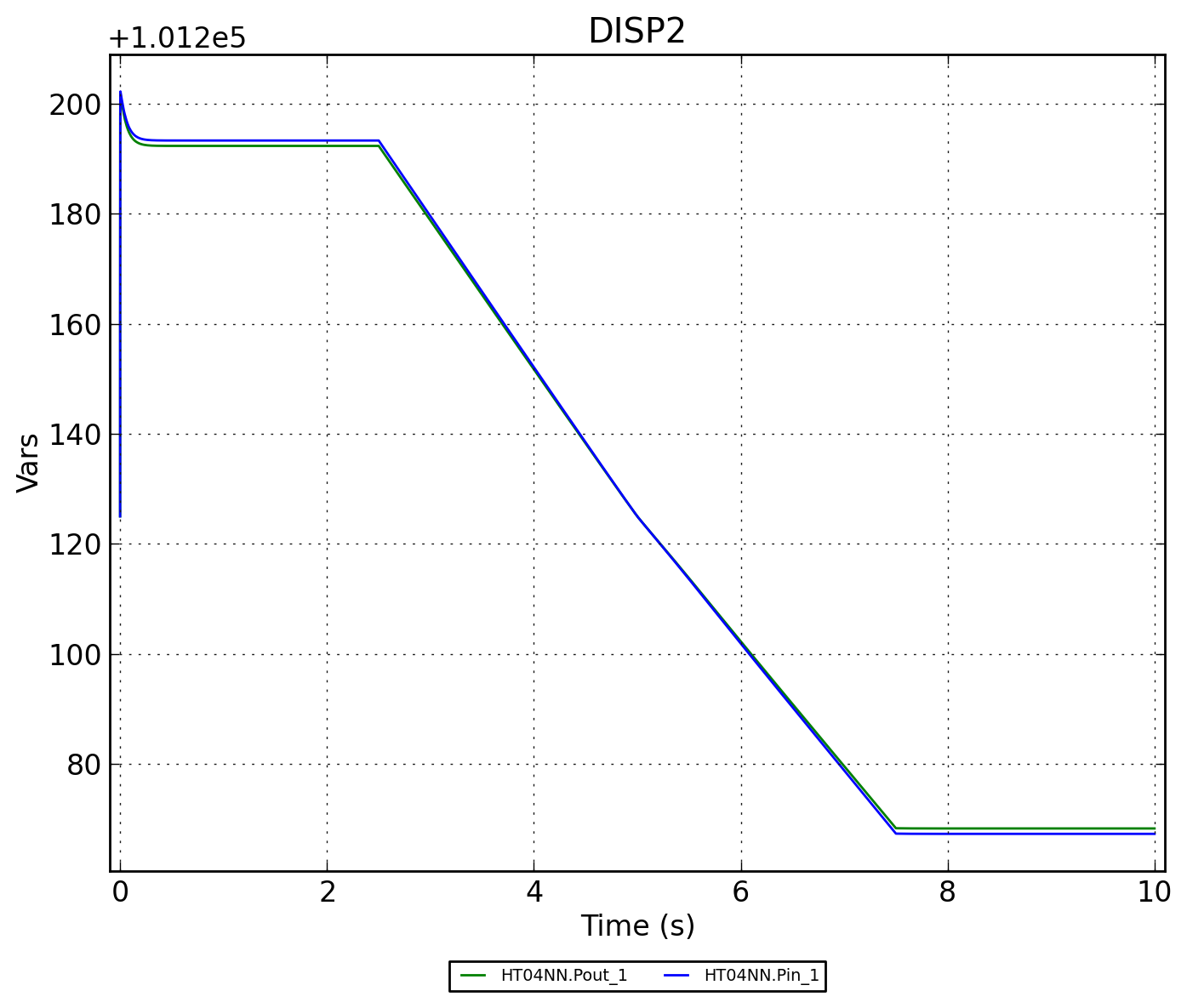

Рисунок 3 - HT04NN.DISP2

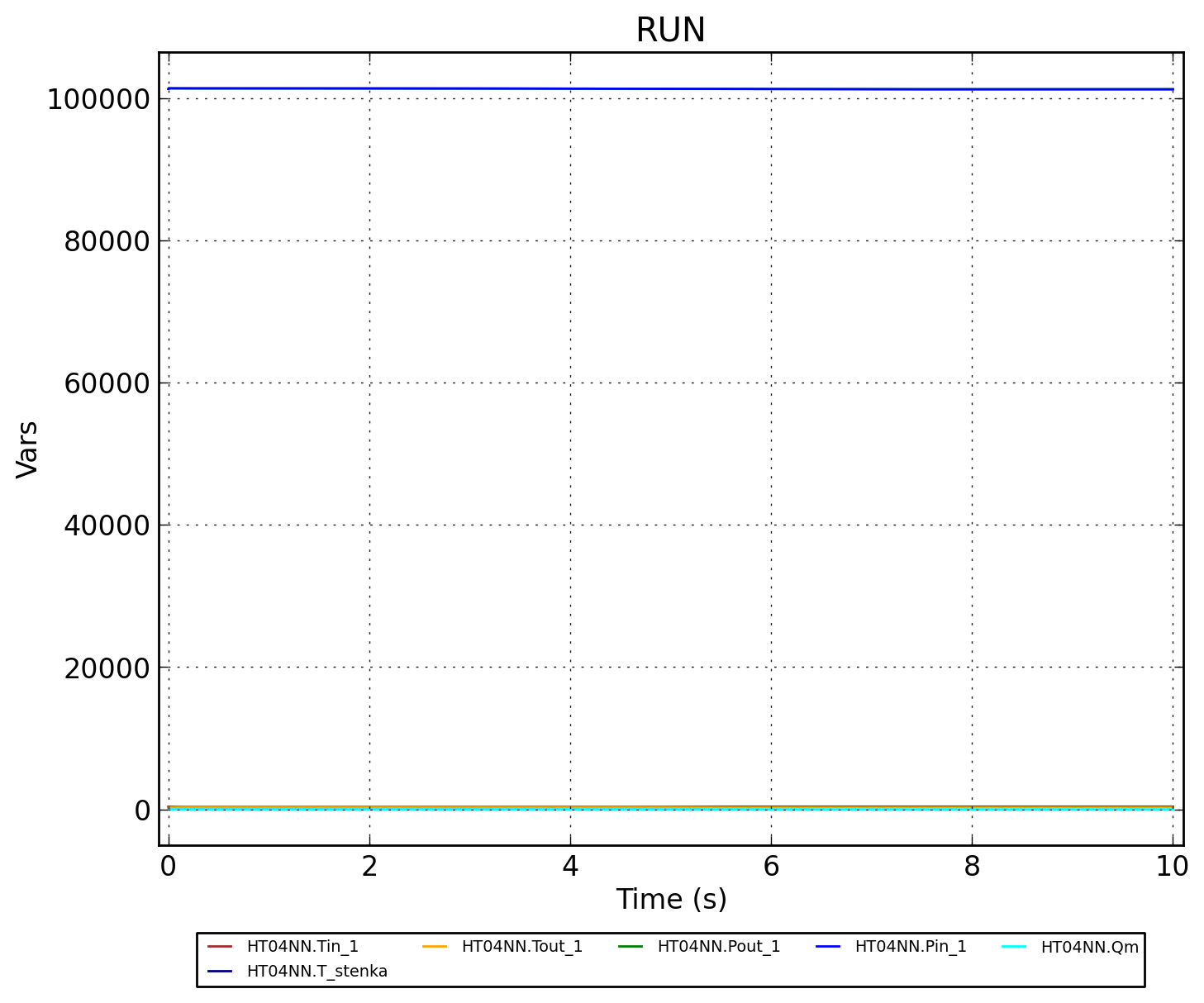

Рисунок 4 - HT04NN.RUN
