Объект: HT21HC

Библиотека: HydroThermo2

Имя на уровне решателя: HT21HC

Аннотация: Двусторонний одноштоковый однофазный гидроцилиндр

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	PortA	base.DOF1	Механический порт А
2	PortB	base.DOF1	Механический порт B
3	PortC	base.ThermalFluid2	Теплогидравлический порт C
4	PortD	base.ThermalFluid2	Теплогидравлический порт D

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Cd_dross	base.real	Коэффициент сопротивления дросселя	0.72
2	D_dross	base.real	Диаметр дросселя, м	0.1
3	Dead_V	base.real	Суммарный мертвый объем, м3	1e-4
4	Fluid_port_C		Среда на порту C	Fluid
5	Fluid_port_D		Среда на порту D	Fluid
6	L_demph_eff	base.real	Эффективная длина каждого из амортизирующих демпферов, м	0.1
7	L_dross	base.real	Длина дросселя, м	0.01
8	L_stroke	base.real	Ход поршня, м	0.1
9	Mass_piston	base.real	Масса поршня, кг	100
10	P0_port_C	base.real	Начальное давление на порту C, Па	101325
11	P0_port_D	base.real	Начальное давление на порту D, Па	101325
12	S_piston	base.real	Площадь поршня, м2	0.1
13	T0_port_C	base.real	Начальная температура на порту C, К	293.15
14	T0_port_D	base.real	Начальная температура на порту C, К	293.15
15	k_demph	base.real	Коэффициент жесткости пружины демпфера, Н/м	5000
16	k_relax	base.real	Коэффициент жесткости релаксирующей пружины, Н/м	2000
17	x_0	base.real	Начальное положение поршня, м	0.03



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

HT21HC

Модуль тестируемого компонента

HydroThermo2

Дата тестирования

Sun Mar 8 22:27:09 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект HT21HC - Двусторонний одноштоковый однофазный гидроцилиндр

Тест: Изменение объема и перемещение поршня при прикладывании
силы к левому механическому порту, возрастающей от 0 до 10000Н.

Двусторонний гидроцилиндр, HT21HC

S_{piston}=0.1 - Площадь поршня, м2
x_{0}=0.05 - Начальное положение поршня, м
L_{stroke}=0.1 - Ход поршня, м
Dead_V=1e-4 - Суммарный мертвый объем, м3
Mass_{piston}=1000 - Масса поршня, кг
L_{demph_eff}=0.0 - Эффективная длина каждого из амортизирующих демпферов, м
k_{demph}=0.0 - Коэффициент жесткости пружины демпфера, Н/м
k_{relax}=10000 - Коэффициент жесткости релаксирующей пружины, Н/м
L_{dross}=0.01 - Длина дросселя, м
D_{dross}=0.01 - Диаметр дросселя, м
Cd_{dross}=0.72 - Коэффициент сопротивления дросселя
P0_{port_C}=101300 - Начальное давление на порту C, Па
T0_{port_C}=300 - Начальная температура на порту C, К
Fluid_{port_C}=water,вода - Среда на порту C
P0_{port_D}=101300 - Начальное давление на порту D, Па
T0_{port_D}=300 - Начальная температура на порту D, К
Fluid_{port_D}=water,вода - Среда на порту D

Результат: Подведение силы к механическому порту цилиндра приводит к перетечке жидкости из одного объема цилиндра в другой.
Интегрируя объемный расход на гидравлических портах, получаем приращение объемов полостей цилиндра.
Площадь поршня = 0.1м2,  поршень сместился на 0.05 м, изменение объема 0.005 м3 совпадает с интегралом по времени
сигнала с датчика объемного расхода.

Параметры объектов приведены на схеме.

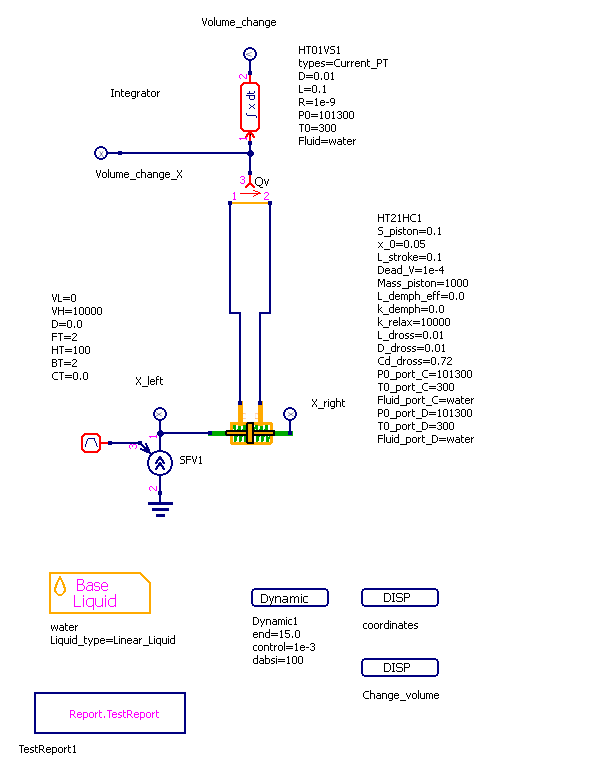

../../../../_images/HT21HC.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

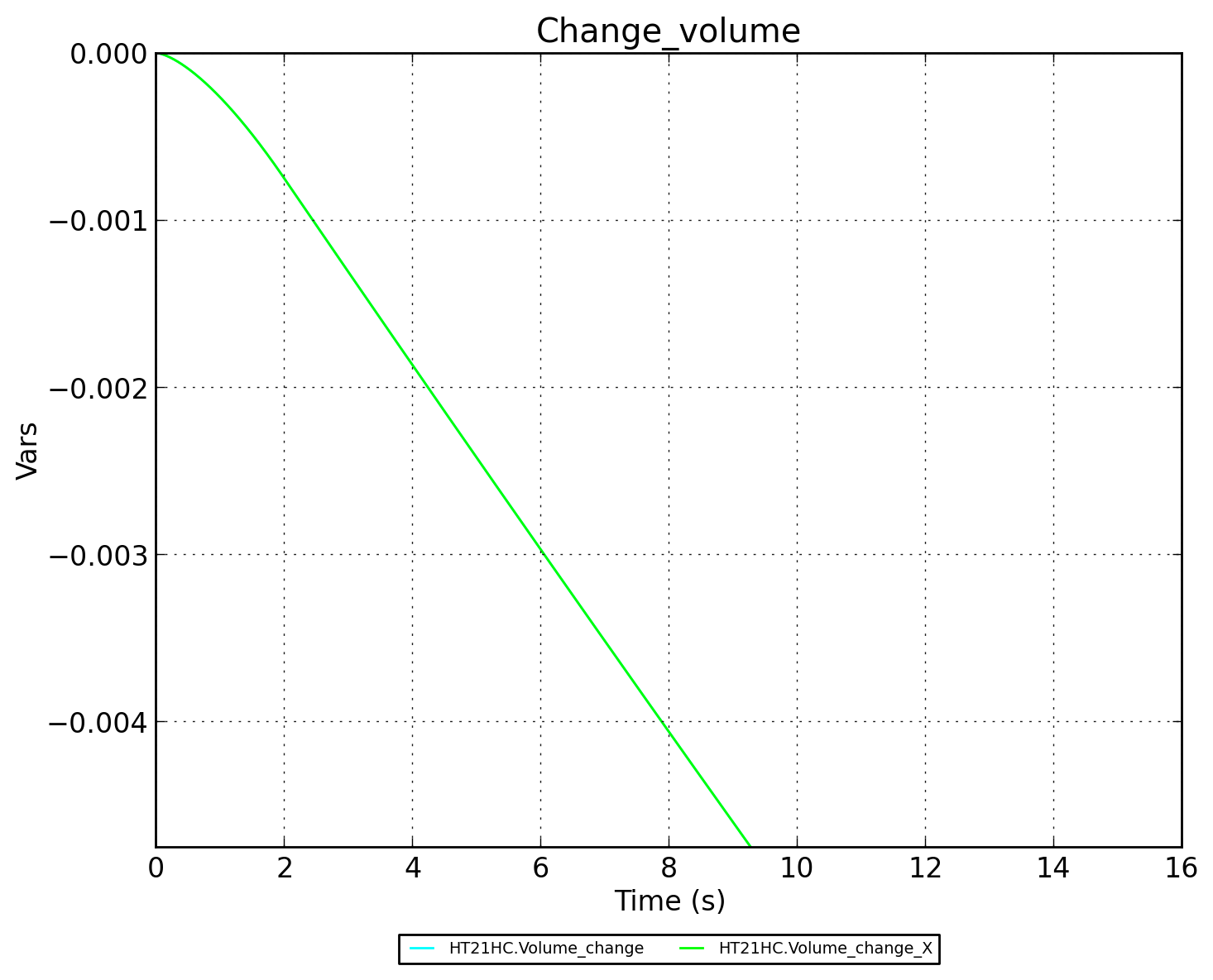

../../../../_images/HT21HC.Change_volume.png — Рисунок 2 - HT21HC.Change_volume

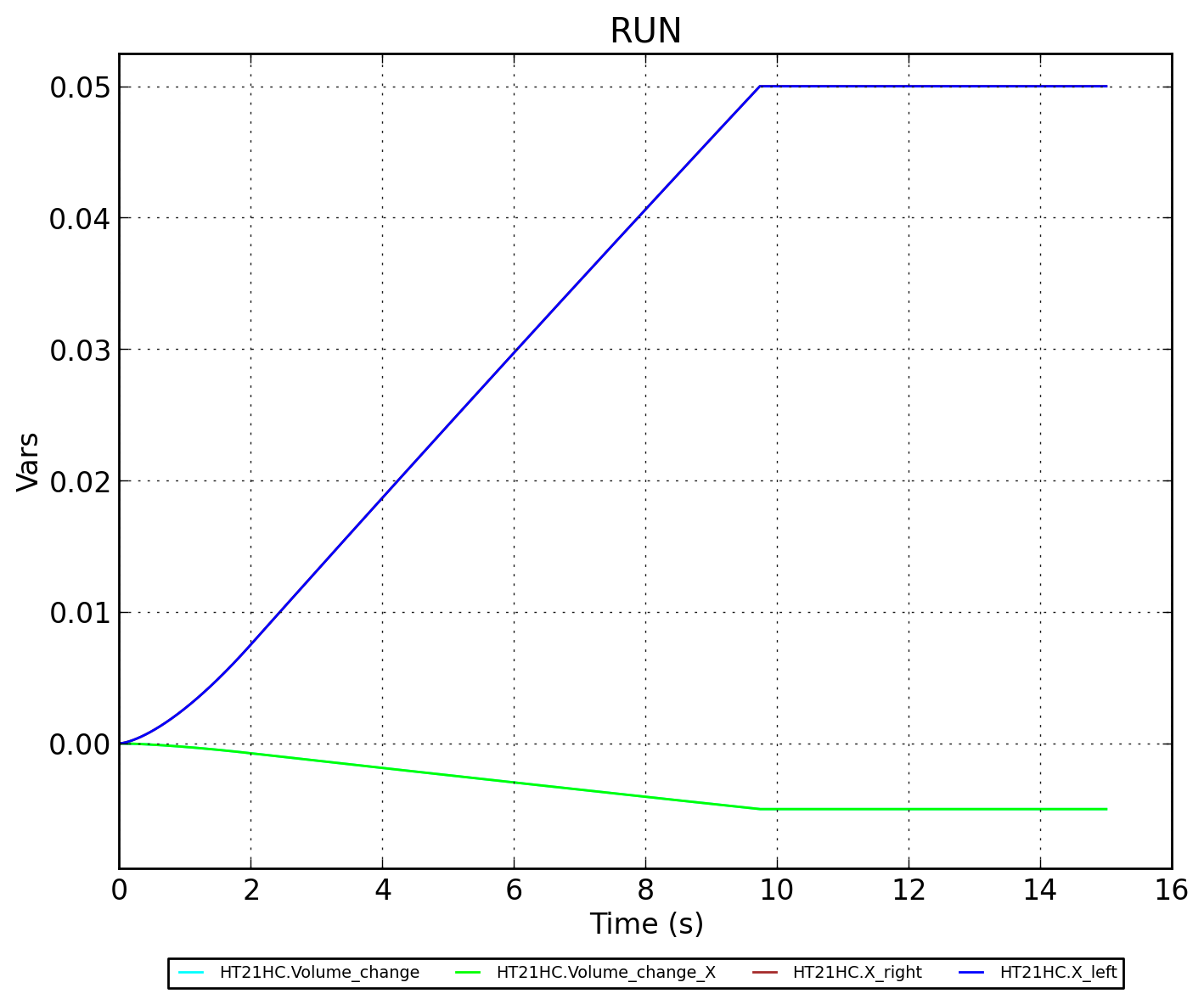

../../../../_images/HT21HC.RUN.png — Рисунок 3 - HT21HC.RUN

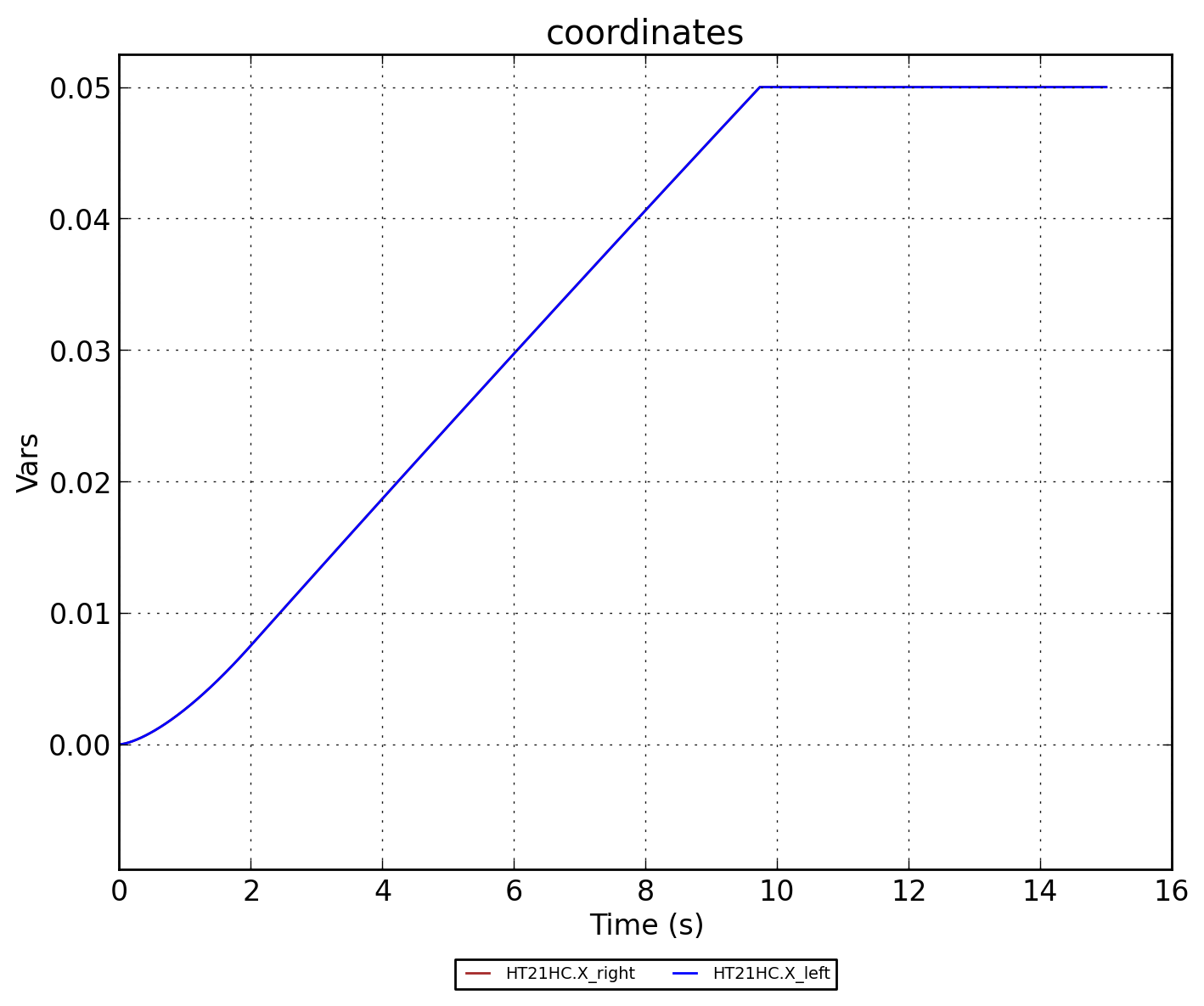

../../../../_images/HT21HC.coordinates.png — Рисунок 4 - HT21HC.coordinates
