Объект: HT01NN
Библиотека: HydroThermo2
Имя на уровне решателя: HT01NN
Аннотация: Расчёт мощности теплообменника. Ku = const * Qm^pow
Обозначение:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
In1 |
ThermalFluid2 |
Теплогидравлический порт, 1 контур, вход |
2 |
Out1 |
ThermalFluid2 |
Теплогидравлический порт, 1 контур, выход |
3 |
In2 |
ThermalFluid2 |
Теплогидравлический порт, 2 контур, вход |
4 |
Out2 |
ThermalFluid2 |
Теплогидравлический порт, 2 контур, выход |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
Cd1 |
base.real |
Коэффициент расхода |
5 |
2 |
Cd2 |
base.real |
Коэффициент расхода |
5 |
3 |
F1 |
base.real |
Площадь сечения 1 контура, м2 |
0.01 |
4 |
F2 |
base.real |
Площадь сечения 2 контура, м2 |
0.01 |
5 |
F3 |
base.real |
Площадь поверхности теплоотдачи 1 контура, м^2 |
1 |
6 |
F4 |
base.real |
Площадь поверхности теплоотдачи 2 контура, м^2 |
1 |
7 |
Fluid |
list |
Параметры среды в двух контурах (списки идут друг за другом) |
|
8 |
K1 |
base.real |
Коэффициент в формуле теплоотдачи, 1 контур, Вт/(м^2*К*(кг/с)^n1) |
12.0 |
9 |
K2 |
base.real |
Коэффициент в формуле теплоотдачи, 2 контур, Вт/(м^2*К*(кг/с)^n1) |
12.0 |
10 |
L1 |
base.real |
Длина 1 контура, м |
0.01 |
11 |
L2 |
base.real |
Длина 2 контура, м |
0.01 |
12 |
PT_init1 |
list |
Инициализирующие значения портов 1 контура: P1, T1, P2, T2, Па, К |
101326,323.15,101325,323.15 |
13 |
PT_init2 |
list |
Инициализирующие значения портов 2 контура: P1, T1, P2, T2, Па, К |
101326,293.15,101325,293.15 |
14 |
Qm_eps |
base.real |
Масштаб Qm при сглаживании невязок знтальпии при Qm = 0, кг/с |
0.01 |
15 |
R12 |
base.real |
Тепловое сопротивление стенки, К/Вт |
0.01 |
16 |
Type |
string |
Тип теплообменника [Parallel_flow_single_pass,Counter_flow_single_pass,Cross_flow_both_mixed,Cross_flow_both_unmixed,Parallel_flow_dT_method,Counter_flow_dT_method,Cross_flow_dT_method] |
Parallel_flow_single_pass |
17 |
dT_mult |
base.real |
Корректирующий множитель для перепада температур при перекрёстном потоке |
0.95 |
18 |
dp_min |
base.real |
Уровень давления для начала сглаживания, Па |
0.01 |
19 |
n1 |
base.real |
Степень в формуле теплоотдачи, 1 контур |
1.5 |
20 |
n2 |
base.real |
Степень в формуле теплоотдачи, 2 контур |
1.5 |
21 |
ro1 |
base.real |
Плотность 1 контура, кг/м3 |
1 |
22 |
ro2 |
base.real |
Плотность 2 контура, кг/м3 |
1 |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
HT01NN
Модуль тестируемого компонента
HydroThermo2
Дата тестирования
Tue Mar 24 14:29:37 2026
Результат
OK
Глава 2. Схема тестируемого объекта
Тестирование теплообменника HT01NN.
HT01NN - "усреднённый" теплообменник, зависимость коэффициента теплоотдачи
для каждого контура принята следующая: Alpha = C * Qm^n.
К нулю зависимость не продлевалась.
Два контура.
Гидравлика - Qm = sqrt( dp / Rh).
Тест 5. Теплообмен между водой и воздухом при постоянных перепадах давлений и расходах.
Движение жидкости происходит в направлении от 1 Out к 1 In.
Воздух охлаждает воду и нагревается. Температура воды уменьшается и выходит на пост. значение.
Знак расхода на первом контуре отрицательный.
Параметры теста:
Параметры теплообменника:
type = Parallel_{--}flow_{--}single_{--}pass - тип теплообменника
F1 = S - площадь сечения 1 контура, м^2
L1 = 0.1 - длина 1 контура, м
F2 = S2 - площадь сечения 2 контура, м^2
L2 = 0.1 - длина 2 контура, м
ro1 = 1000 - плотность жидкости на входе в 1 контур (для расчёта Rh), кг/м^3
Cd1 = 10 - приведенный коэффициент расхода, 1 контур
ro2 = 1.17 - плотность воздуха на входе во 2 контур (для расчёта Rh), кг/м^3
Cd2 = 10 - приведенный коэффициент расхода, 2 контур
F3 = 10 - площадь поверхности теплоотдачи 1 контура, м^2
F4 = 10 - площадь поверхности теплоотдачи 2 контура, м^2
K1 = 320.0 - амплитудный коэффициент 1 контура
n1 = 1.5 - степенной коэффициент 1 контура
K2 = 320.0 - амплитудный коэффициент 2 контура
n2 = 1.01 - степенной коэффициент 2 контура
R12 = 0.001 - тепловое сопротивление стенки, К/Вт
dT_{--}mult = 0.05 - корректирующий множитель для случая перекоёстных потоков
pt__init1 = 101450,323.15,101326,323.15 - начальные значения давлений и температур на 1 и 2 портах
pt__init2 = 101450,293.15,101325,293.15 - начальные значения давлений и температур на 3 и 4 портах
Media = 20, 10 - параметры среды в двух контурах
Параметры дросселей и площади:
D = 0.05 - гидравический диаметр трубы, первый контур
D2 = 0.5 - гидравический диаметр трубы, второй контур
S = 0.25 * π * D * D
S2 = 0.25 * π * D2 * D2
MDT = 0.72 - коэффициент расхода
Media = 20 - вода, 1 контур
Media = 10 - воздух, 2 контур

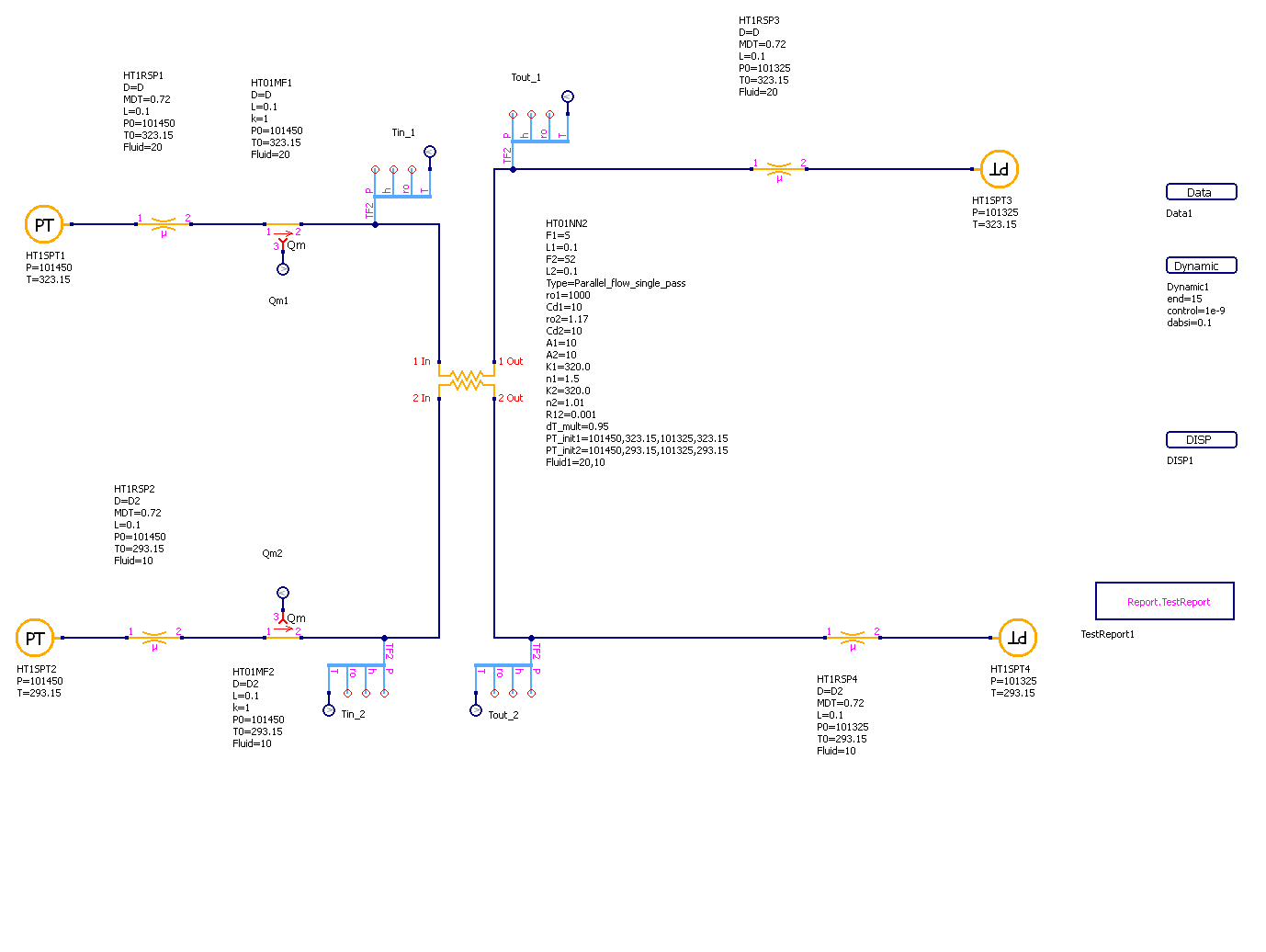

Рисунок 1 - Схема теста
Глава 3. Графики результатов теста

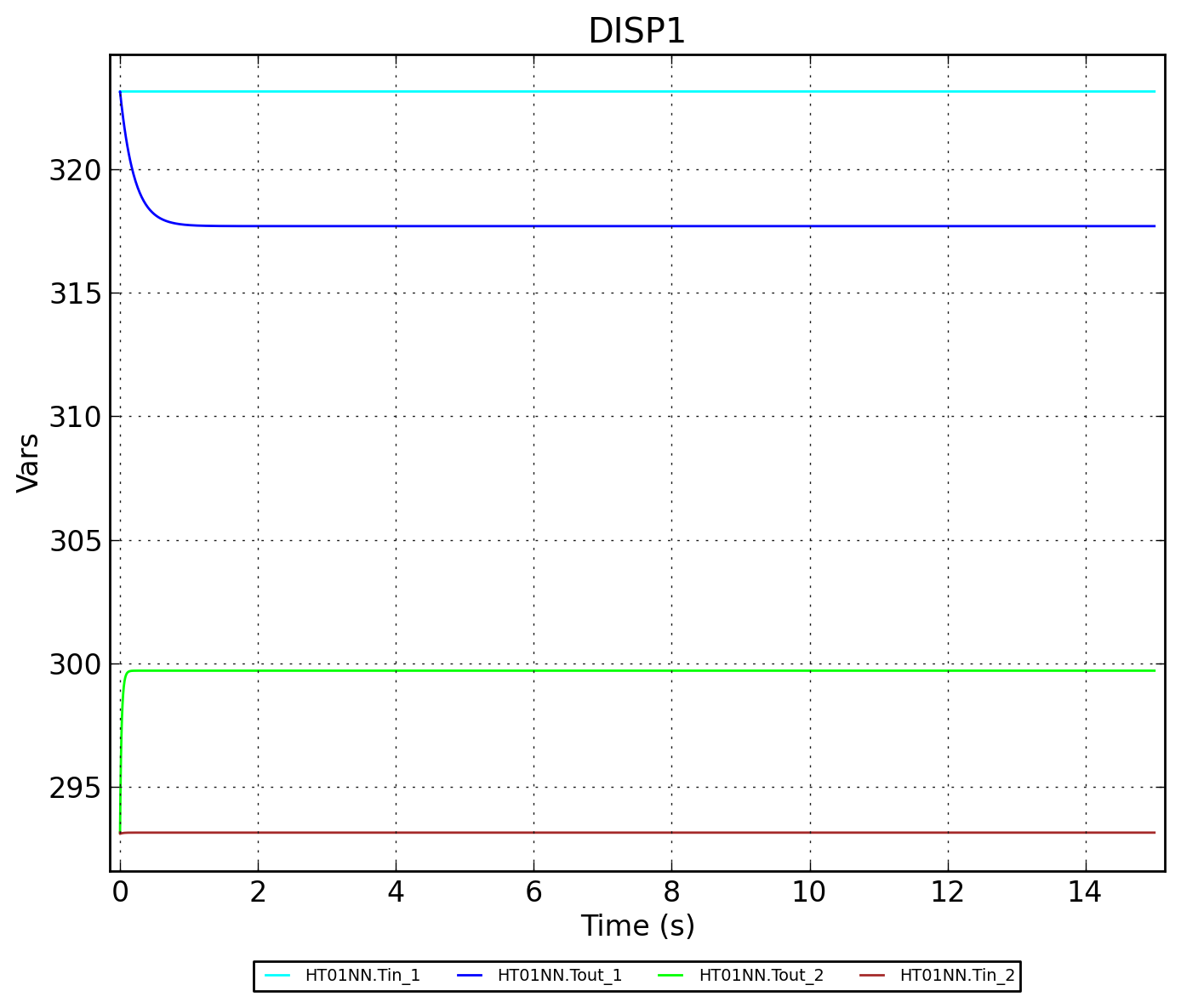

Рисунок 2 - HT01NN.DISP1

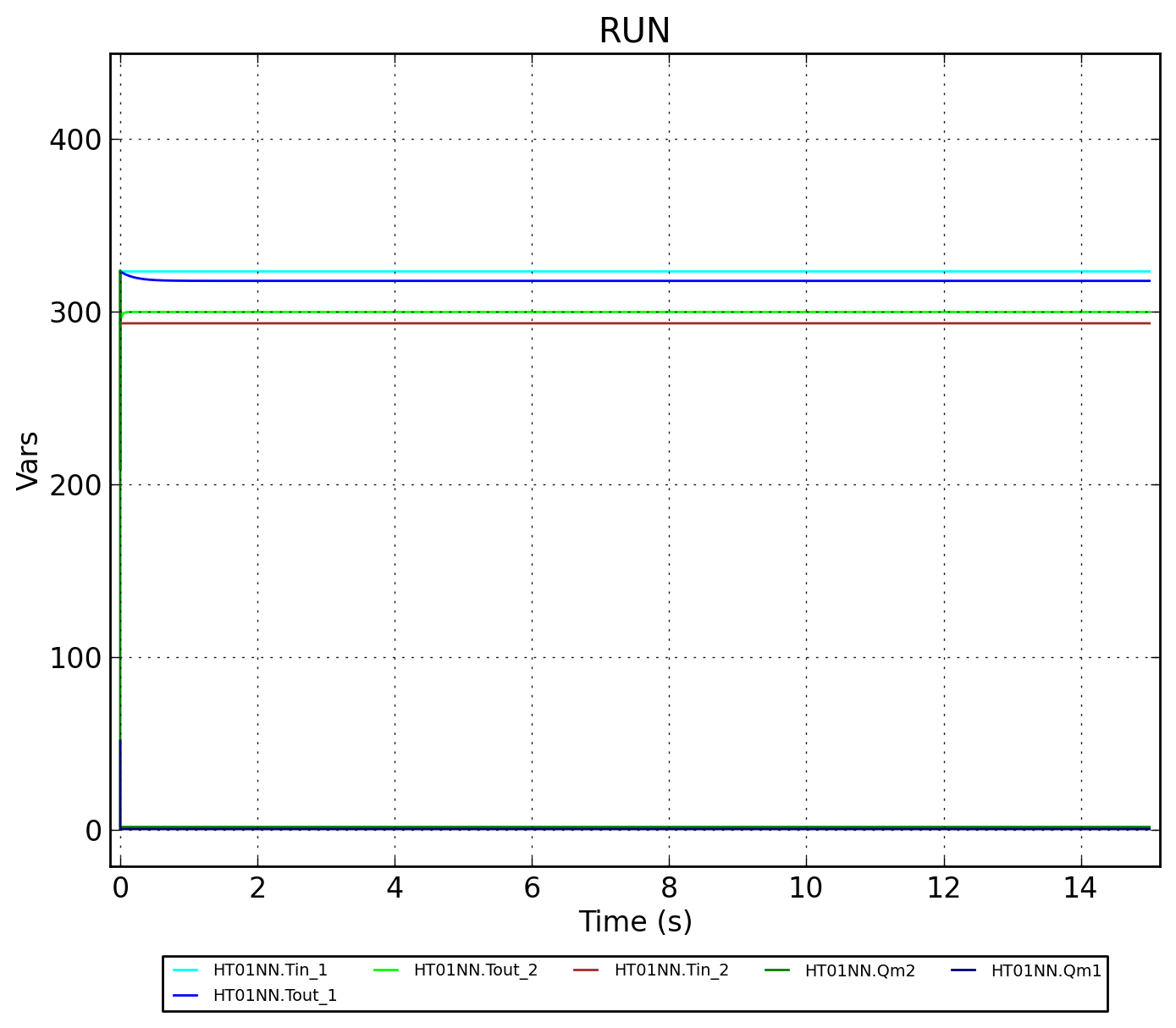

Рисунок 3 - HT01NN.RUN
