Объект: HT21HA

Библиотека: HydroThermo2

Имя на уровне решателя: HT21HA

Аннотация: Газогидроаккумулятор

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	PortA	base.ThermalFluid2	Теплогидравлический порт А

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Cd_dross	base.real	Коэффициент сопротивления дросселя	0.72
2	D_dross	base.real	Диаметр дросселя, м	0.1
3	Dead_V_gas	base.real	Мертвый объем газа, м3	1e-3
4	Fluid_in		Среда на входе	Fluid
5	Gas		Тип газа в аккумуляторе	10
6	Initial_V_gas	base.real	Начальный объем газа, м3	0.02
7	L_demph_perc	base.real	Длина 1 демпфера в вычисленной длине хода поршня, %	10.0
8	L_dross	base.real	Длина дросселя, м	0.01
9	Mass_piston	base.real	Масса поршня, кг	100
10	P_fluid	base.real	Начальное давление жидккости, Па	101325
11	P_gas	base.real	Начальное давление газа, Па	101325
12	S_piston	base.real	Площадь поршня, м2	0.1
13	T_fluid	base.real	Начальная температура жидкости, К	293.15
14	T_gas	base.real	Начальная температура газа, К	293.15
15	V_max_gas	base.real	Максимальный объем газа, м3	0.04
16	V_total	base.real	Полный объем гидроаккумулятора, м3	0.05
17	k_demph	base.real	Коэффициент жесткости пружины демпфера, Н/м	20000



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

HT21HA

Модуль тестируемого компонента

HydroThermo2

Дата тестирования

Sun Mar 8 22:26:37 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект HT21HA - Газогидроаккумулятор

Тест: Изменение объема и перемещение поршня при
внешнем постоянном давлении 121325 Па.

Газогидроаккумулятор, HT21HA

V_{total}=0.05 - Полный объем гидроаккумулятора, м3
V_{max_gas}=0.04 - Максимальный объем газа, м3
Dead_{V_gas}=1e-6 - Мертвый объем газа, м3
S_{piston}=0.1 - Площадь поршня, м2
Mass_{piston}=0.1 - Масса поршня, кг
Initial_{V_gas}=0.02 - Начальный объем газа, м3
L_{demph_perc}=0.0 - Длина 1 демпфера в вычисленной длине хода поршня, %
k_{demph}=0.0 - Коэффициент жесткости пружины демпфера, Н/м
L_{dross}=0.01 - Длина дросселя, м
D_{dross}=0.1 - Диаметр дросселя, м
Cd_{dross}=0.72 - Коэффициент сопротивления дросселя
P_{fluid}=101325 - Начальное давление жидкости, Па
T_{fluid}=293.15 - Начальная температура жидкости, К
P_{gas}=101325 - Начальное давление газа, Па
T_{gas}=293.15 - Начальная температура газа, К
Fluid_{in}=oil,масло - Среда на входе
Gas=10,воздух - Тип газа в аккумуляторе

Результат:
Давление на источнике  121325 Па  приводит к перемещению мембраны.
Объемы внутри бака инициализированы давлением
101325. Происходит постепенное перетекание жидкости через дроссель внутрь объекта бака.
Датчик объемного расхода фиксирует величину перетечки. Перетекло суммарно 0.002424м3.

Для воздуха уравнение адиабаты: pv^γ = const.
V_{итог}^{1.4} = 101325 * 0.02^{1.4} / 121325
V_{итог} = 0.01758
Изменение объема = 0.00242м^3


Параметры объектов приведены на схеме.

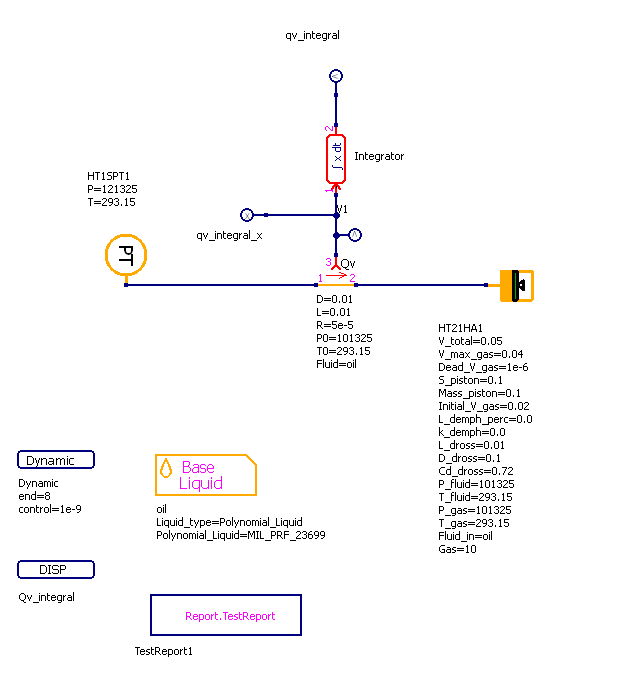

../../../../_images/HT21HA.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

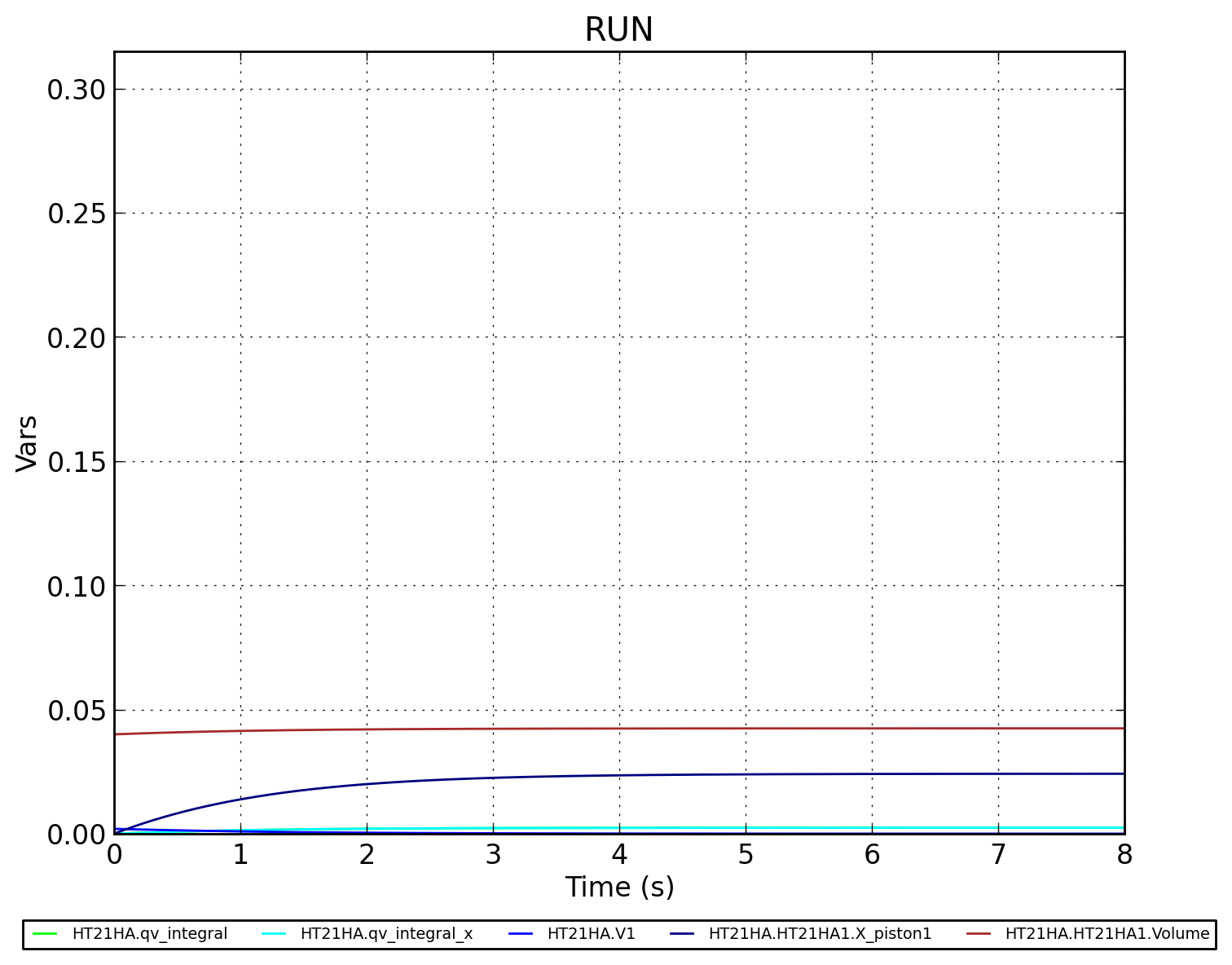

../../../../_images/HT21HA.RUN.png — Рисунок 2 - HT21HA.RUN

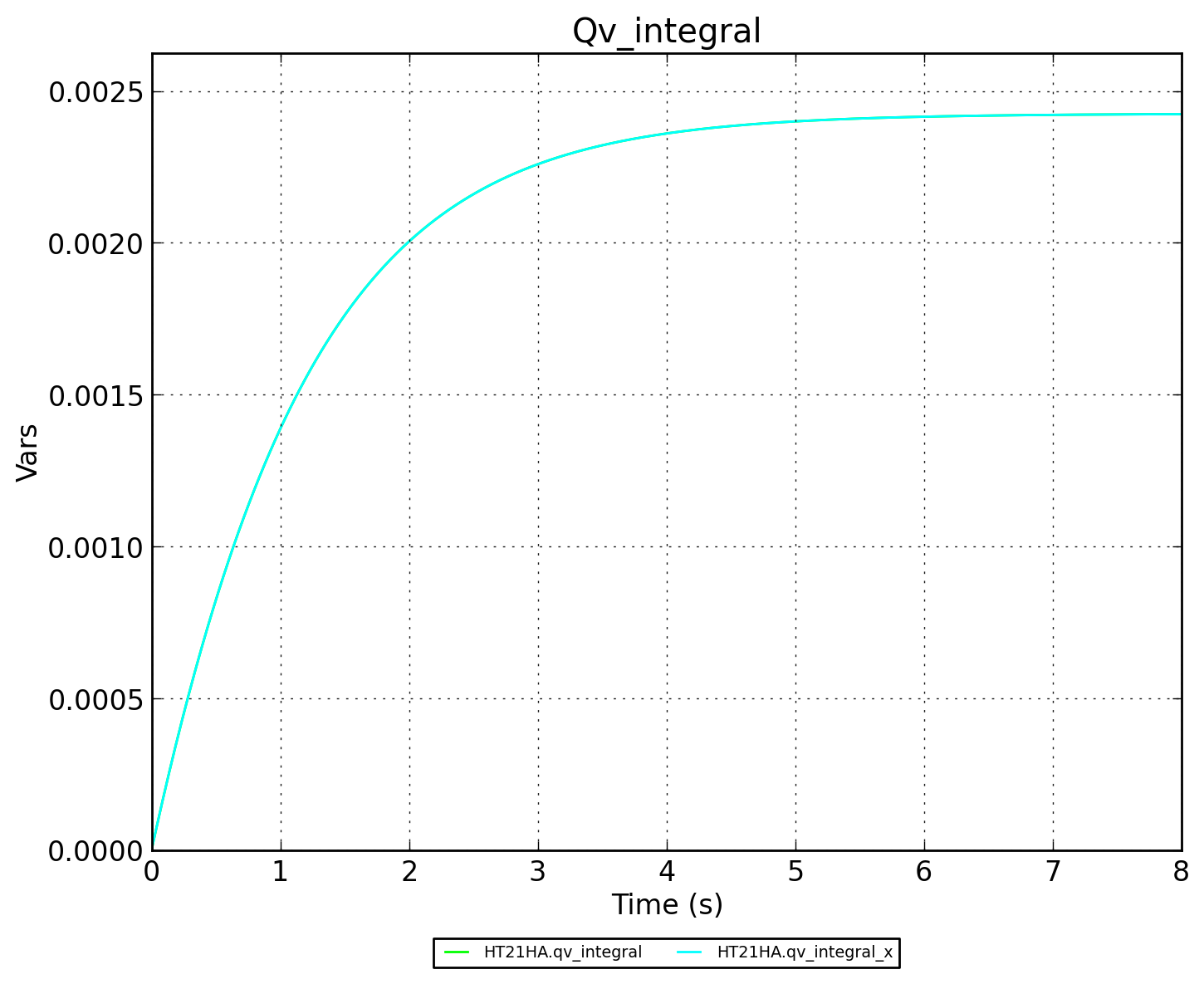

../../../../_images/HT21HA.Qv_integral.png — Рисунок 3 - HT21HA.Qv_integral
