Объект: HT1VPM

Библиотека: HydroThermo2

Имя на уровне решателя: HT1VPM

Аннотация: Объёмный насос с задаваемой характеристикой Qv = f(dp)

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Теплогидравлический порт, вход в элемент
2	Port2	base.ThermalFluid2	Теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, объемный расход м³/с

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	Qvdp	list	Табличная зависимость объемного расхода(м3/с) от перепада давлений(Па)	0,0,100000,0.5
6	T0	base.real	Начальная температура, K	293.15
7	TAU	base.real	Временная константа (tau)	0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HT1VPM
Модуль тестируемого компонента	HydroThermo2
Дата тестирования	Sun Mar 8 22:20:38 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HT1VPM - Объёмный насос с задаваемой характеристикой Qv = f(dp)

Тест: Изменение объемного расхода при увеличении перепада давлений
на портах с 0 до 150000 Па.

Объёмный насос с задаваемой характеристикой Qv = f(dp), HT1VPM

TAU=0.0 - Временная константа (tau)
D=0.01 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
Qvdp=0,0.04, 5e4, 0.035, 1e5, 0.025, 1.5e5, 0 - Объемный расход, м3/с
P0=100000 - Начальное давление, Па
T0=300 - Начальная температура, К
Fluid=oil,масло - Имя объекта свойств среды, -

Результат
Значения величин расхода от перепада давления, заданные в параметрах модели
совпадают с полученными в рассчёте.

Параметры объектов приведены на схеме.

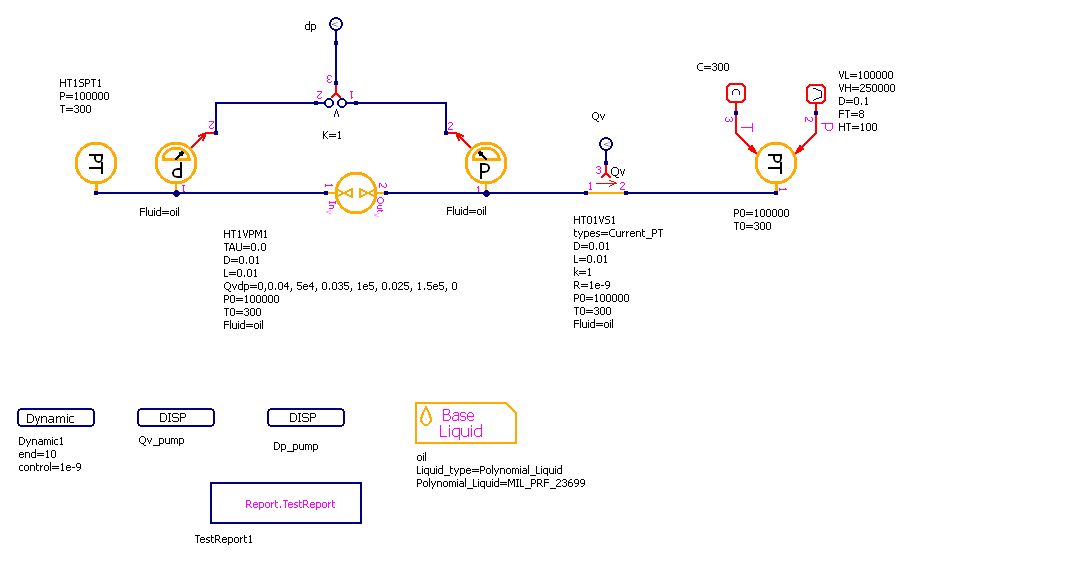

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

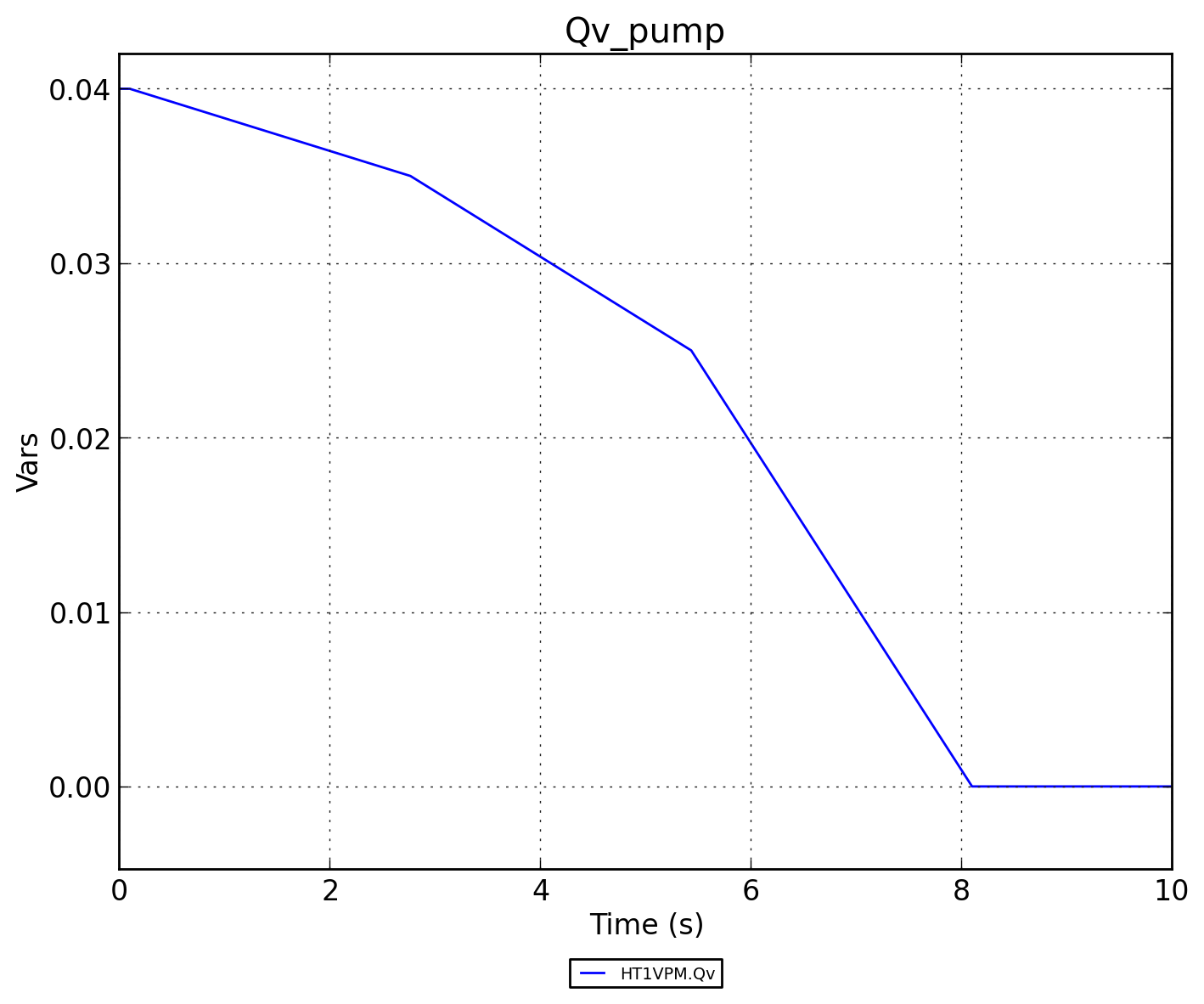

Рисунок 2 - HT1VPM.Qv_pump

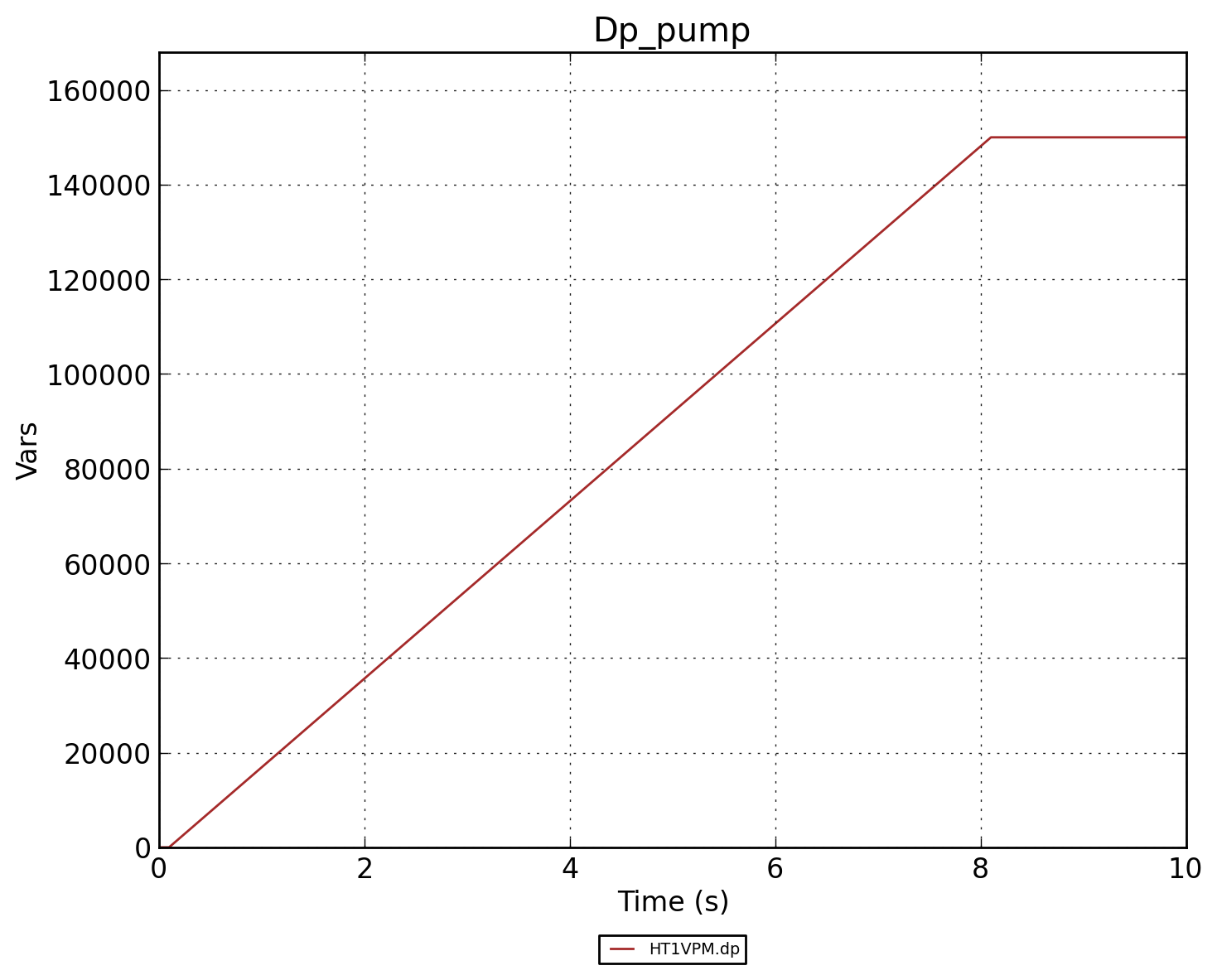

Рисунок 3 - HT1VPM.Dp_pump

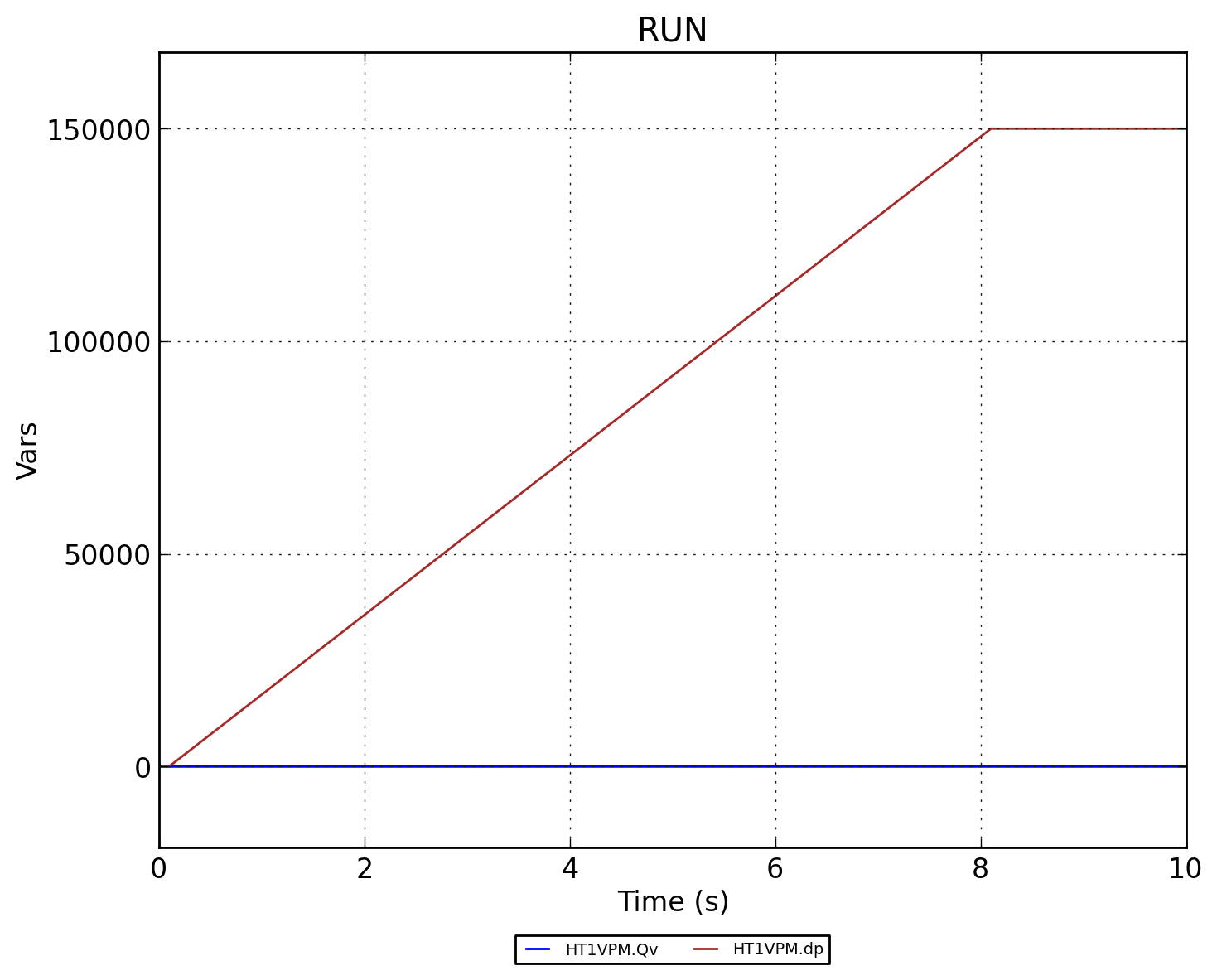

Рисунок 4 - HT1VPM.RUN
