Объект: HT1HXA

Библиотека: HydroThermo2

Имя на уровне решателя: HT1HXA

Аннотация: Расчёт мощности теплообменника NTU-способом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	In1	ThermalFluid2	Теплогидравлический порт 1 контур вход
2	Out1	ThermalFluid2	Теплогидравлический порт 1 контур выход
3	In2	ThermalFluid2	Теплогидравлический порт 2 контур вход
4	Out2	ThermalFluid2	Теплогидравлический порт 2 контур выход

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd1	base.real	Коэффициент расхода	5
2	Cd2	base.real	Коэффициент расхода	5
3	F	base.real	Площадь поверхности теплоотдачи, м^2	1
4	F1	base.real	Площадь сечения 1 контура, м2	0.01
5	F2	base.real	Площадь сечения 2 контура, м2	0.01
6	Fluid	list	Параметры среды в двух контурах (списки идут друг за другом)
7	Ku	base.real	Приведённый коэффициент теплоотдачи, Вт/(м^2*К)	500
8	L1	base.real	Длина 1 контура, м	0.01
9	L2	base.real	Длина 2 контура, м	0.01
10	PT_init1	list	Инициализирующие значения портов 1 контура (вода): P1, T1, P2, T2, Па, К	101326,323.15,101325,323.15
11	PT_init2	list	Инициализирующие значения портов 2 контура (вода): P1, T1, P2, T2, Па, К	101326,293.15,101325,293.15
12	Qm_eps	base.real	Масштаб Qm при сглаживании невязок знтальпии при Qm = 0, кг/с	0.01
13	Type	string	Тип теплообменника [Parallel_flow_single_pass,Counter_flow_single_pass,Cross_flow_both_mixed,Cross_flow_both_unmixed]	Parallel_flow_single_pass
14	dp_min	base.real	Уровень давления для начала сглаживания, Па	0.01

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HT1HXA
Модуль тестируемого компонента	HydroThermo2
Дата тестирования	Tue Mar 24 14:31:36 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Тестирование теплообменника HT1HXA.

HT1HXA - двухконтурный, рассчитан по "методу NTU (NTK)". Расчётные
формулы взяты из справочника Х.Уонга, рассчитывается
т.н. "эффективность" eps, которая для получения
перетока тепла умножается на "поток теплоёмкости"
W = c_p * Q_m первого контура и входной перепад температур.
Гидравлика: Q_m = Kd * sqrt( 2 * ρ * dp ).

Тест 5. Теплообмен между водой и воздухом при постоянных перепадах давлений и расходах.
Движение жидкости происходит в направлении от 1 Out к 1 In.

Воздух охлаждает воду и нагревается. Температура воды уменьшается и выходит на пост. значение.
Знак расхода на первом контуре отрицательный.

Параметры теста:

Параметры теплообменника:

type = Parallel_flow_single_pass - тип теплообменника
F1 = F1      - площадь сечения 1 контура, м^2
L1  = 0.1    - длина канала 1 контура, м
F2 = F2      - площадь сечения 2 контура, м^2
L2  = 0.1    - длина канала 2 контура, м
F = 1         - площадь поверхности теплооотдачи, м^2
Ku = 500    - приведенный коэффициент теплоотдачи, Вт/(м2*К)
Cd1 = 1     - приведенный коэффициент расхода, 1 контур
Cd2 = 100 - приведенный коэффициент расхода, 2 контур
pt__init1 = 101450,323.15,101326,323.15  - начальные значения давлений и температур на 1 и 2 портах
pt__init2 = 101450,293.15,101325,293.15  - начальные значения давлений и температур на 3 и 4 портах
Media = 20, 10 - параметры среды в двух контурах

Параметры дросселей:

D = 0.05 - гидравический диаметр трубы, первый контур
D2 = 0.5 - гидравический диаметр трубы, второй контур
MDT = 0.72 - коэффициент расхода
F1 = 0.25 * π * D * D
F2 = 0.25 * π * D2 * D2

Media = 20 - вода, 1 контур
Media = 10 - воздух, 2 контур

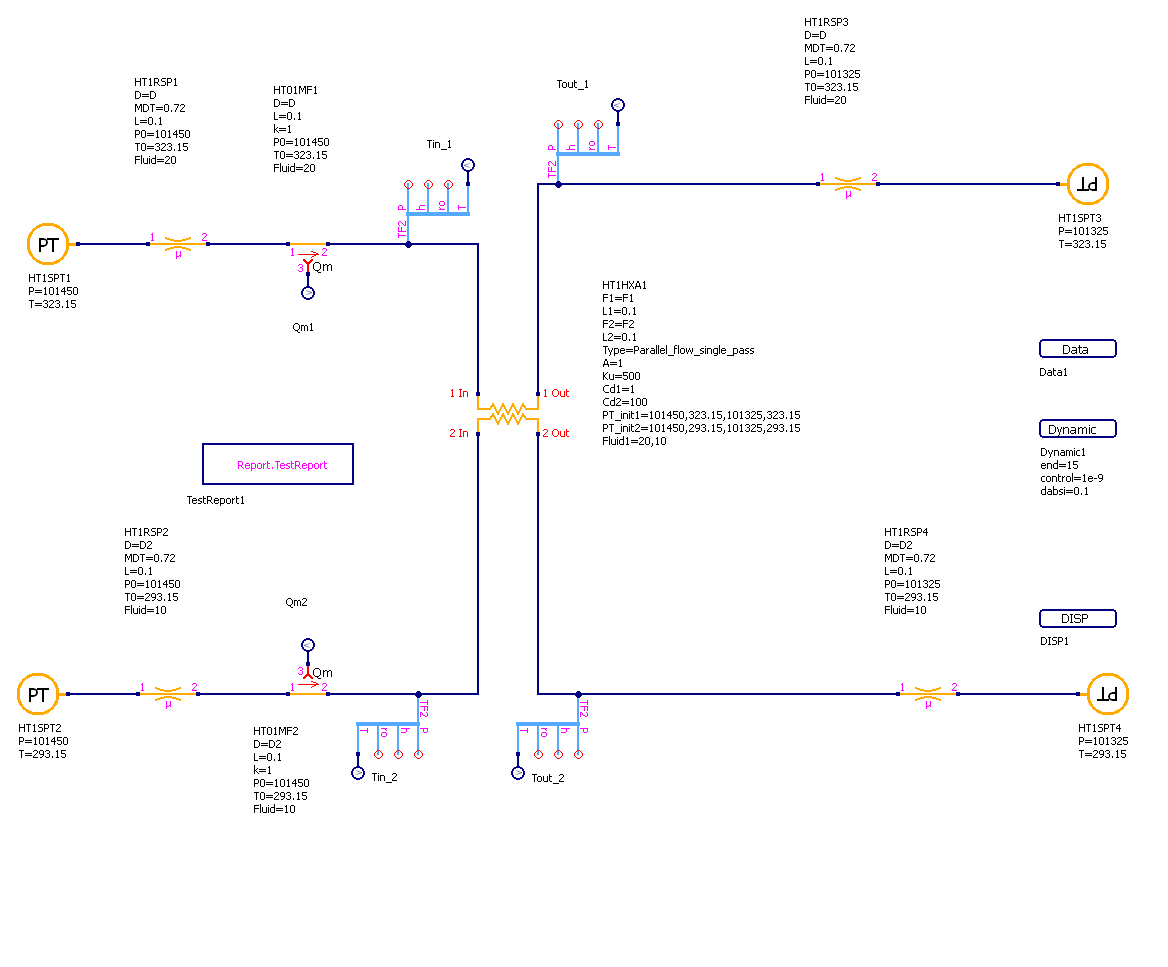

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

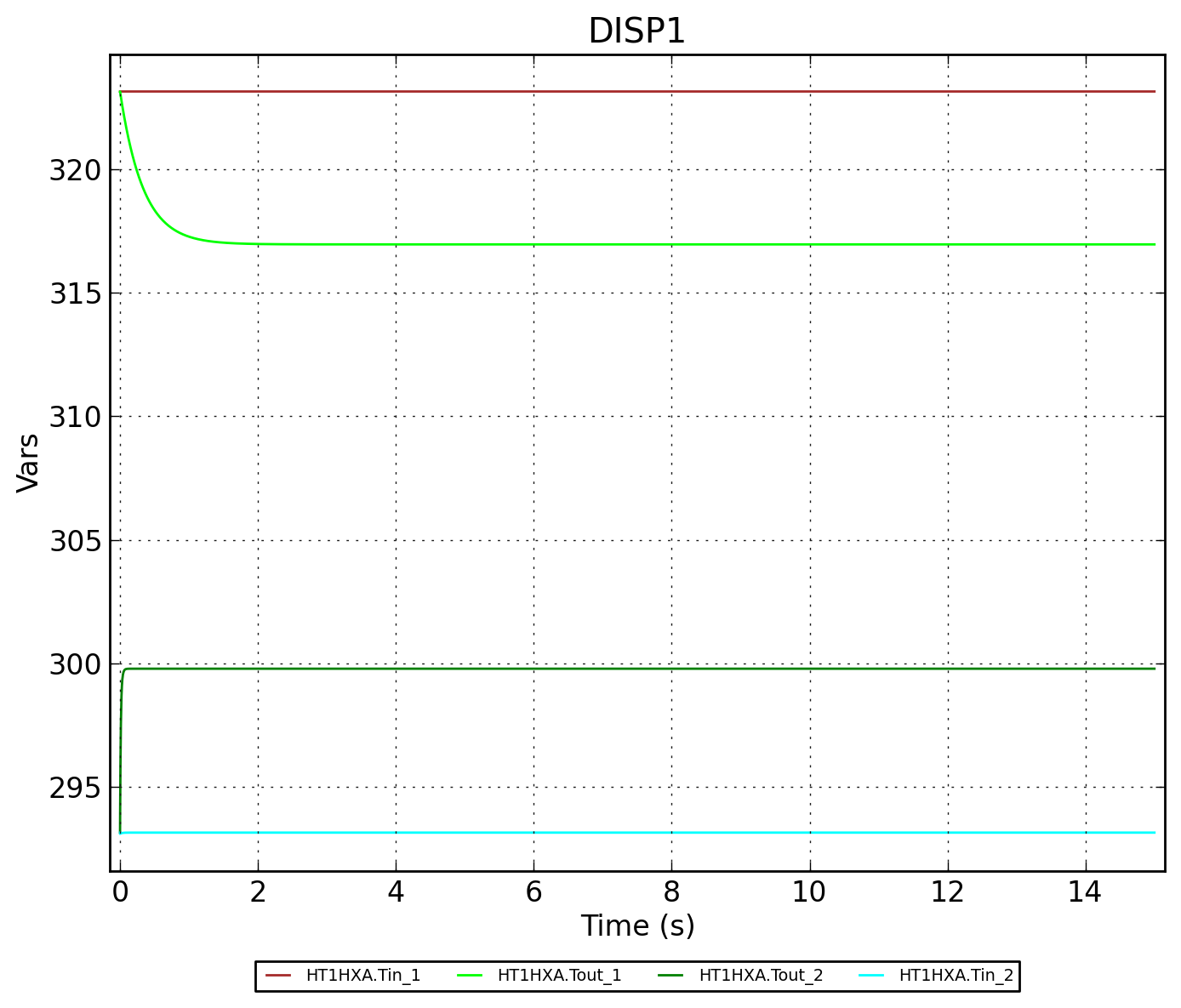

Рисунок 2 - HT1HXA.DISP1

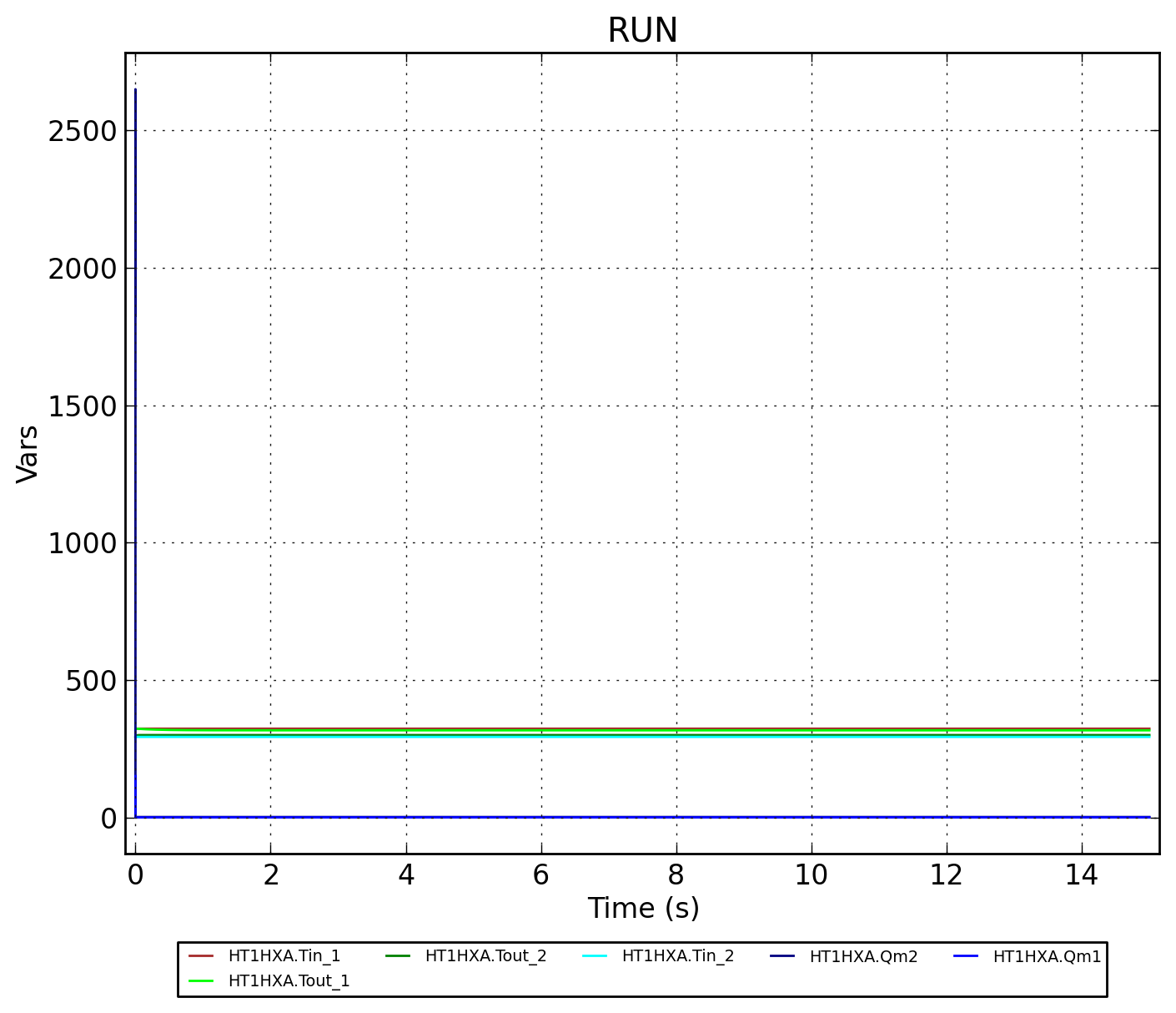

Рисунок 3 - HT1HXA.RUN
