Модель: L

Библиотека: Electronics

Имя на уровне решателя: L

Аннотация: Индуктивность

Обозначение: FIXed ME

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

base.DOF1

Электрический порт 1

2

Port2

base.DOF1

Электрический порт 2
Пользовательские параметры модели

№

Параметр

Тип

Описание

Значение по умолч.

1

L

base.real

Индуктивность, Гн

1.0e-3

Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

L

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 19:12:00 2026

Результат

OK
Глава 2. Схема тестируемого объекта

Индуктивность. Проверка поведения на постоянном токе.

Описание устройства

Индуктивность (катушка индуктивности) — это физическая величина, характеризующая способность электрической цепи накапливать энергию в магнитном поле и противодействовать любым изменениям тока, протекающего через нее.

Ключевые свойства индуктивности:

  • Создает ЭДС самоиндукции при изменении тока.

  • Стремится поддерживать ток неизменным в переходных процессах.

  • В установившемся режиме постоянного тока ведет себя как обычный проводник.

Поведение на постоянном токе

В цепях постоянного тока, после завершения переходного процесса (через промежуток времени, достаточный для накопления энергии в магнитном поле), индуктивность перестает оказывать влияние на работу схемы.

Это обусловлено тем, что сопротивление катушки, выполненной из идеального проводника, равно нулю. Ток, протекающий через индуктивность, ограничивается только активным сопротивлением цепи (в данном случае — сопротивлением резистора R1).

Расчет ожидаемого значения

Рассматривается цепь, состоящая из источника ЭДС E, резистора R1 и индуктивности L, включенных последовательно.

В установившемся режиме (после замыкания ключа или включения питания) индуктивность представляет собой короткозамкнутый проводник. Согласно закону Ома для полной цепи:

\[I = \frac{E}{R1}\]

Подставляя исходные данные (напряжение источника 1 В, сопротивление резистора 2 Ом, полученное из отношения E / I = 1 В / 0.5 А):

\[I = \frac{1\ \text{В}}{2\ \text{Ом}} = 0.5\ \text{А}\]

Таким образом, амперметр, включенный последовательно в цепь, должен показывать значение тока, равное 0.5 Ампера.

Примечание: Индуктивность L = 1 Гн влияет только на длительность переходного процесса (скорость нарастания тока от 0 до 0.5 А), но не на финальное установившееся значение.

Исходные данные

Параметры элементов схемы:

  • E (источник ЭДС) = 1 В

  • L (индуктивность катушки) = 1 Гн (генри)

  • R1 (сопротивление нагрузки) = 2 Ом (определено из требуемого тока 0.5 А)

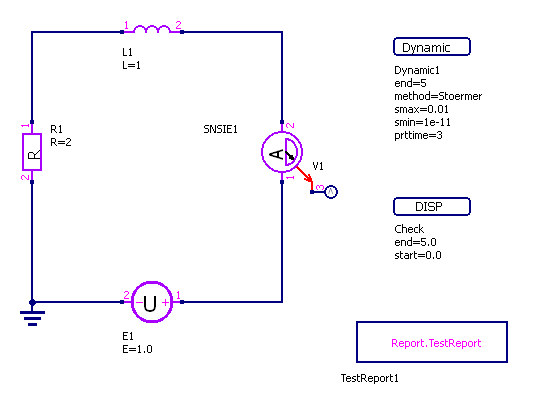

Схема теста
../../../../_images/Electronics_model_L_test.sch.png

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста
../../../../_images/Electronics_model_L_test.RUN.png

Рисунок 2 - Electronics_model_L_test.RUN

../../../../_images/Electronics_model_L_test.Check.png

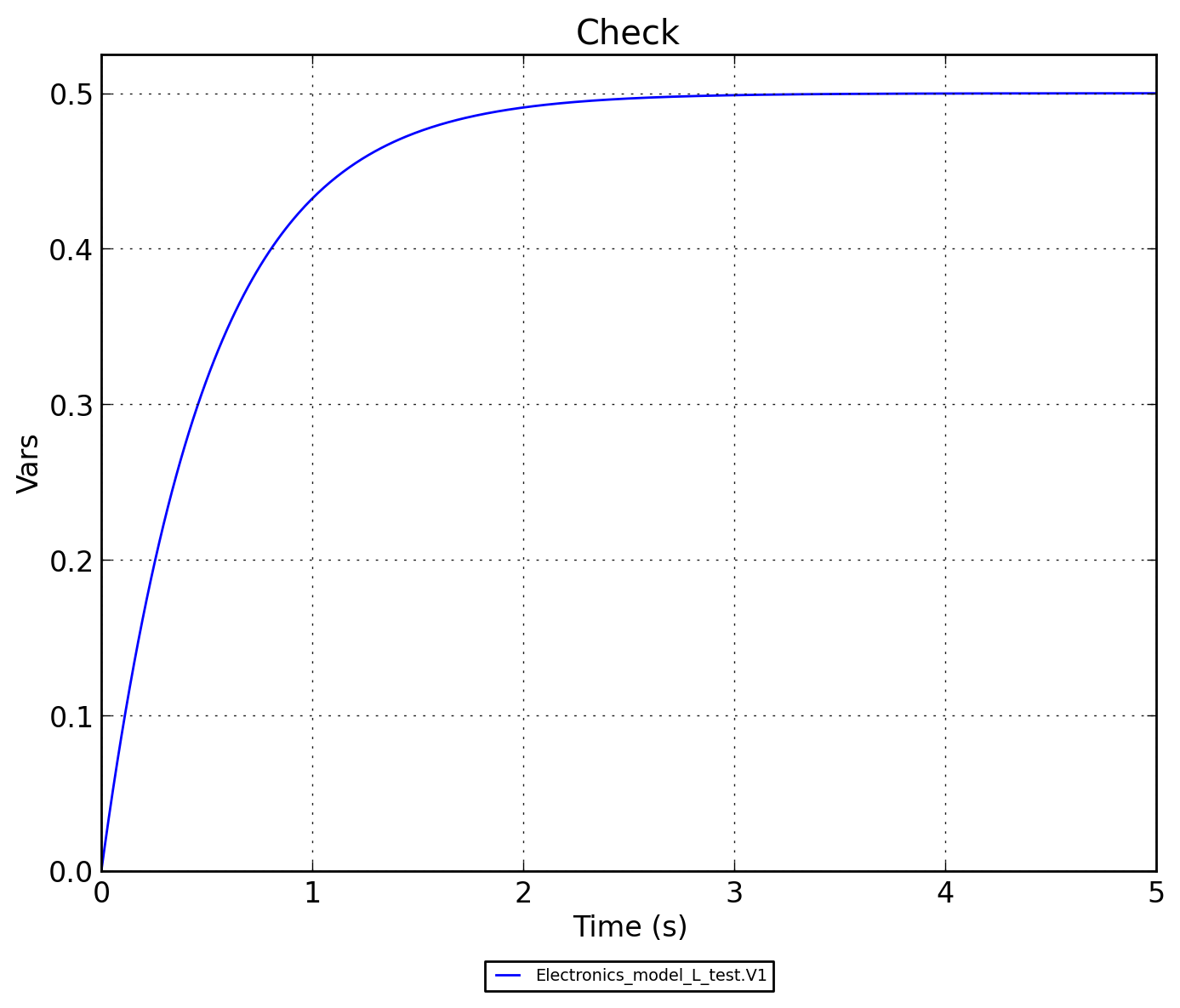

Рисунок 3 - Electronics_model_L_test.Check
