Модель: RUV

Библиотека: Electronics

Имя на уровне решателя: RUV

Аннотация: Переменное электрическое сопротивление

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Электрический порт 1
2	Port2	base.DOF1	Электрический порт 2
3	Port3	base.DOF1	Сигнальный порт 1 управляющего сигнала

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	R0	base.real	Начальное сопротивление, Ом	1.0e-3
2	eps	base.real	Погрешность в 0-й точке, Ом	1.0e-10
3	k	base.real	Коэффициент пропорциональности сигнала	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

RUV

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 19:15:37 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Переменное электрическое сопротивление. Проверка управляемого резистора.

Описание устройства

Электрическое сопротивление — это физическая величина, характеризующая способность проводника препятствовать прохождению электрического тока. В цепях постоянного и переменного тока сопротивление обусловливает превращение электрической энергии в другие виды энергии (в основном, в тепловую).

Управляемое (переменное) сопротивление

Рассматриваемый элемент представляет собой управляемое электрическое сопротивление. Его отличительной особенностью является возможность изменения величины сопротивления в зависимости от управляющего сигнала, подаваемого на третий порт (порт управления).

Диапазон изменения сопротивления — от 0 до ∞ (бесконечности), что позволяет моделировать как короткое замыкание, так и полный разрыв цепи.

Принцип работы

В данном тесте на управляющий порт подается постоянный сигнал: const = 2. Это означает, что сопротивление элемента принимает фиксированное значение, равное 2 Ом.

Схема представляет собой простейшую замкнутую цепь, состоящую из источника ЭДС и управляемого резистора. Согласно закону Ома для участка цепи, ток в ней определяется по формуле:

\[I = \frac{U}{R} = \frac{E}{R_{упр}}\]

Подставляя исходные данные, получаем:

\[I = \frac{5\ \text{В}}{2\ \text{Ом}} = 2.5\ \text{А}\]

Таким образом, при заданном управляющем сигнале показание амперметра должно составлять 2.5 А.

Исходные данные

Параметры элементов схемы:

E (источник ЭДС) = 5 В
r (внутреннее сопротивление источника) = 1×10⁻¹⁰ Ом (пренебрежимо мало)
Управляющий сигнал (const) = 2 (соответствует R = 2 Ом)

Схема теста

Рисунок 1 — Схема тестирования управляемого сопротивления (RUV)

Глава 3. Графики результатов теста

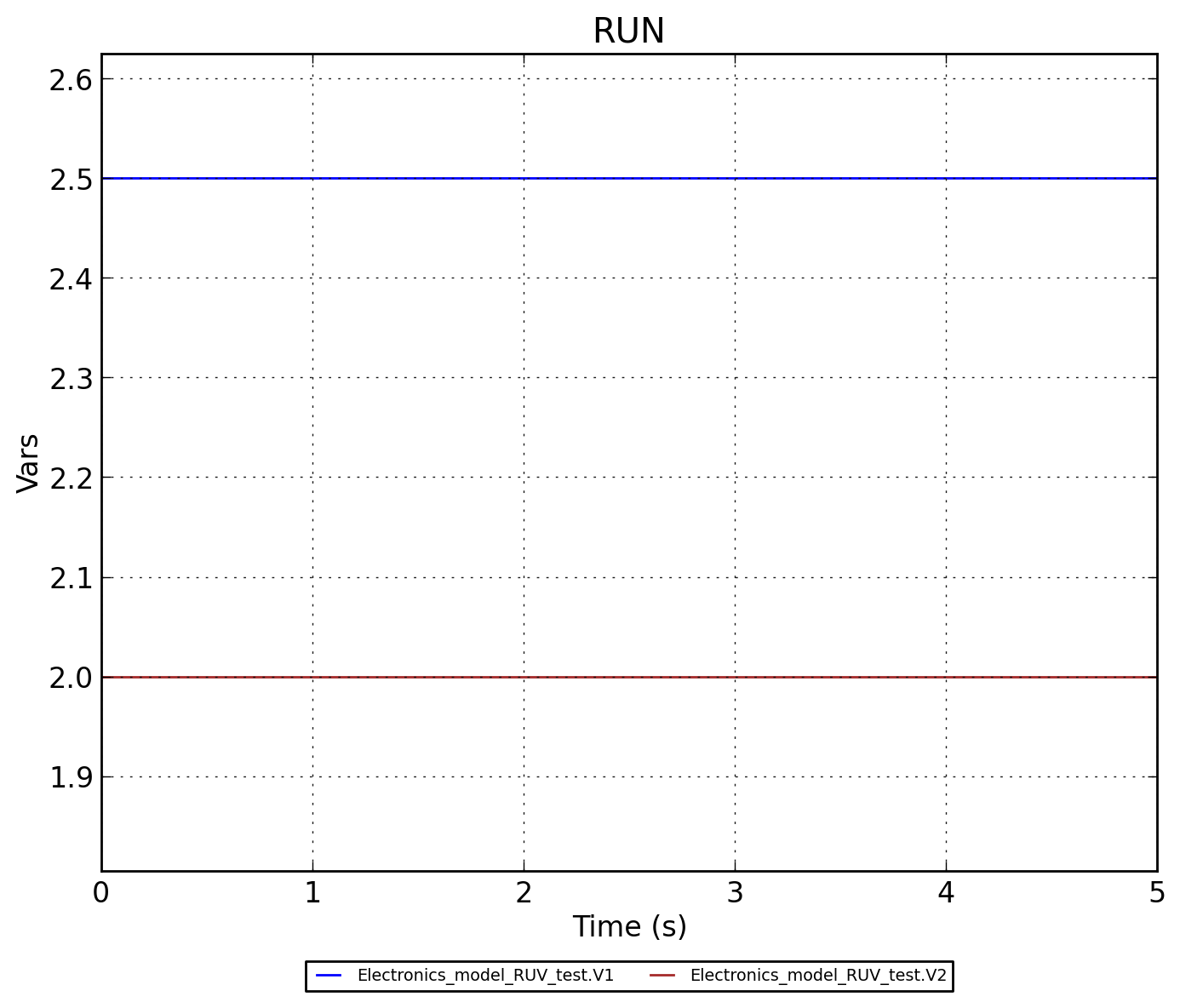

../../../../_images/Electronics_model_RUV_test.RUN.png — Рисунок 2 - Electronics_model_RUV_test.RUN

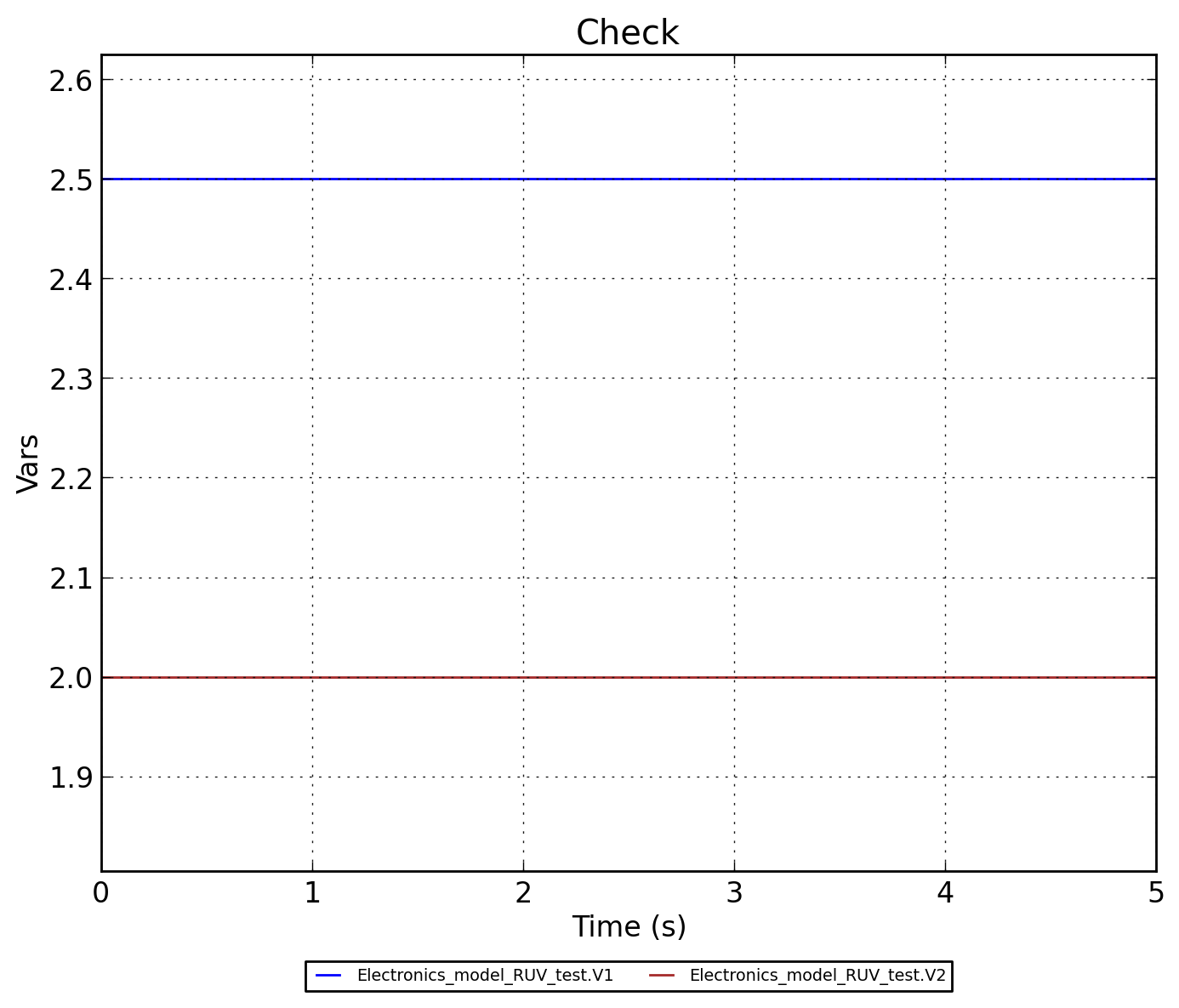

../../../../_images/Electronics_model_RUV_test.Check.png — Рисунок 3 - Electronics_model_RUV_test.Check
