Модель: R

Библиотека: Electronics

Имя на уровне решателя: R

Аннотация: Электрическое сопротивление

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Электрический порт 1
2	Port2	base.DOF1	Электрический порт 2

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	R	base.real	Сопротивление резистора, Ом	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

R

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 19:12:58 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Электрическое сопротивление. Проверка закона Ома для участка цепи.

Описание устройства

Электрическое сопротивление — это физическая величина, характеризующая способность проводника препятствовать прохождению электрического тока. В процессе протекания тока через сопротивление происходит превращение электрической энергии в другие виды энергии (преимущественно в тепловую).

Единица измерения сопротивления в Международной системе единиц (СИ) — Ом (Ω).

Расчет ожидаемого значения

Рассматривается простейшая электрическая цепь, состоящая из источника постоянной ЭДС E с пренебрежимо малым внутренним сопротивлением r и резистора R1, включенного последовательно.

Согласно закону Ома для участка цепи (или для замкнутой цепи, пренебрегая r), сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению:

\[I = \frac{U}{R} = \frac{E}{R1}\]

Подставляя исходные данные, получаем:

\[I = \frac{5\ \text{В}}{5\ \text{Ом}} = 1\ \text{А}\]

Таким образом, амперметр, включенный последовательно в цепь, должен показывать значение тока, равное 1 Ампер.

Исходные данные

Параметры элементов схемы:

E (источник ЭДС) = 5 В
r (внутреннее сопротивление источника) = 1×10⁻¹⁰ Ом (пренебрежимо мало, не влияет на результат расчета)
R1 (сопротивление нагрузки) = 5 Ом

Схема теста

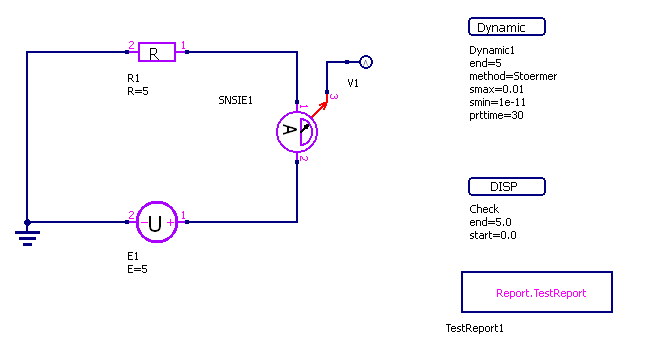

Рисунок 1 — Схема тестирования постоянного сопротивления

../../../../_images/Electronics_model_R_test.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/Electronics_model_R_test.RUN.png — Рисунок 2 - Electronics_model_R_test.RUN

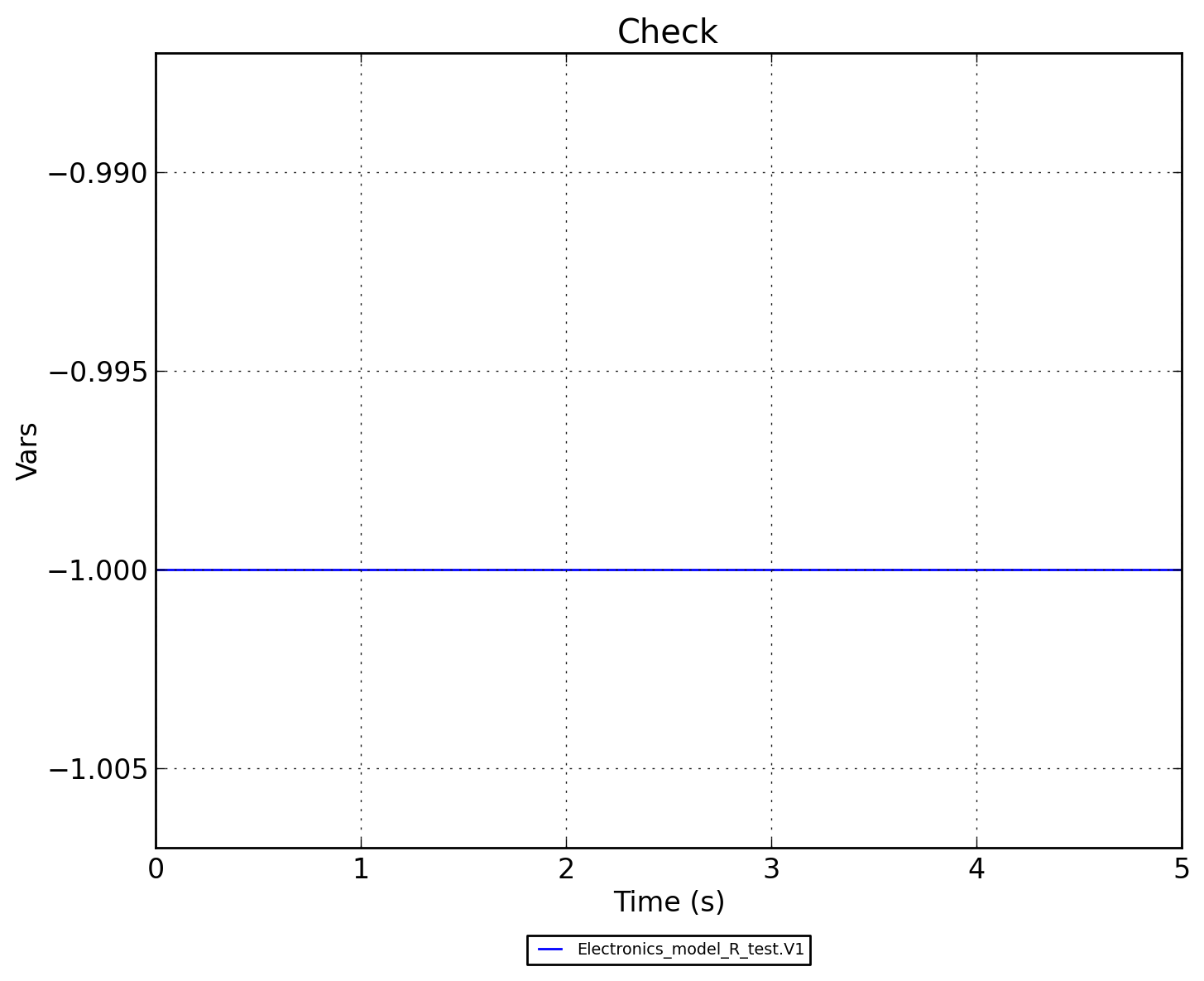

../../../../_images/Electronics_model_R_test.Check.png — Рисунок 3 - Electronics_model_R_test.Check
