Модель: SWI1EL

Библиотека: Electronics

Имя на уровне решателя: SWI1EL

Аннотация: Выключатель нормально-замкнутый

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Электрический порт 1
2	Port2	base.DOF1	Электрический порт 2
3	Port3	base.DOF1	Сигнальный порт 1 управляющий состоянием выключателя

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Goff	base.real	Проводимость закрытого ключа, 1/Ом	1.0e-10
2	Ron	base.real	Сопротивление открытого ключа, Ом	1.0
3	S0	base.real	Начальное состояние [on, off]	1.0
4	Slevel	base.real	Уровень сигнала переключения, В	1.0e-10
5	Snormal	base.real	Нормальное состояние [on, off]	1.0
6	dt	base.real	Время переключения, с	1.0e-10



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

SWI1EL

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 19:21:02 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Описание теста

Проводится тестирование переключателя SWI1EL1 с проверкой времени задержки переключения.

Схема испытательного стенда

Схема состоит из следующих элементов:

Источник ЭДС E1 (постоянное напряжение)
Линейное сопротивление R1
Управляемый переключатель SWI1EL1

Принцип работы

Переключатель коммутирует силовую цепь (источник E1 и нагрузку R1) в зависимости от сигнала на управляющем порте:

Когда управляющий сигнал превышает пороговый уровень Slevel – переключатель замыкается
Когда сигнал опускается ниже Slevel – переключатель размыкается

В данном тесте проверяется задержка переключения при подаче синусоидального управляющего сигнала.

Исходные данные

Параметры элементов схемы
Элемент	Параметр	Значение	Описание
E1	\(E\)	5 В	Напряжение источника питания
R1	\(R\)	4 Ом	Сопротивление нагрузки
SWI1EL1	\(S_{level}\)	0 В	Пороговый уровень управления
SWI1EL1	\(t_{delay}\)	1 с	Время задержки переключения

Результаты тестирования

Переключатель успешно отрабатывает переключение с заданной задержкой.

Характер работы:

При превышении синусоидальным управляющим сигналом уровня 0 В переключатель замыкается
Переключение происходит с задержкой 1 секунда
При снижении сигнала ниже порога – переключатель размыкается

Временная диаграмма работы

Условная диаграмма переключений

Управляющий сигнал: ~~~~\______/~~~~\______/~~~~
                        |      |      |      |
Состояние ключа:        ВЫКЛ   ВКЛ    ВЫКЛ   ВКЛ
                        |<--1с->|<--1с->|<--1с->|
                        задержка задержка задержка

Схема теста

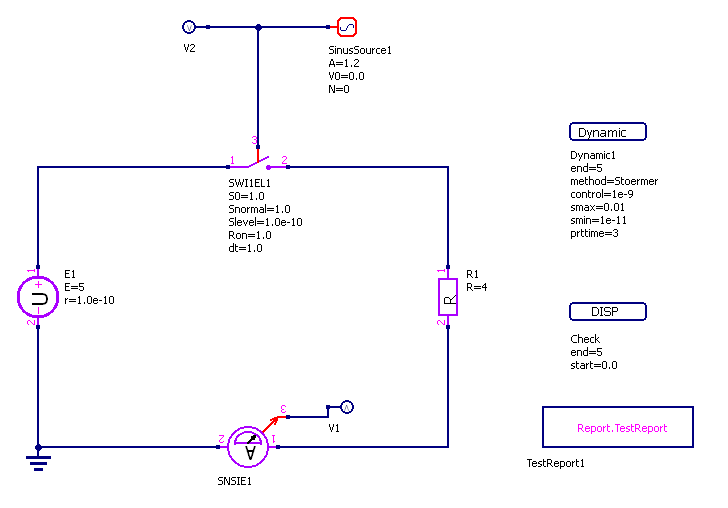

**Рисунок 1** – Схема тестирования переключателя SWI1EL1 (задержка переключения)

Вывод

Тестируемый переключатель SWI1EL1 полностью соответствует спецификации: обеспечивает коммутацию силовой цепи с фиксированной задержкой 1 секунда относительно момента пересечения управляющим сигналом порогового уровня.

Глава 3. Графики результатов теста

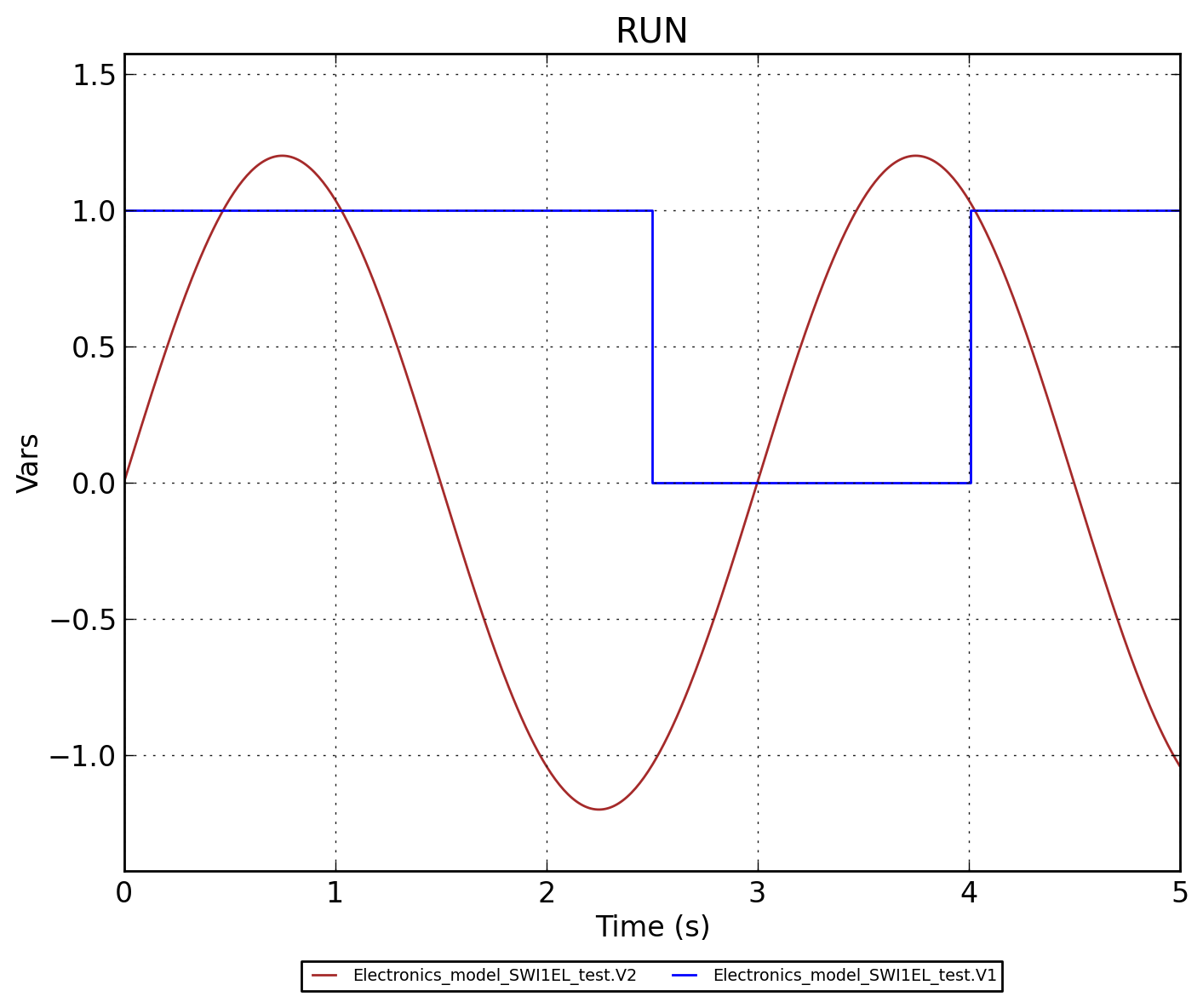

../../../../_images/Electronics_model_SWI1EL_test.RUN.png — Рисунок 2 - Electronics_model_SWI1EL_test.RUN

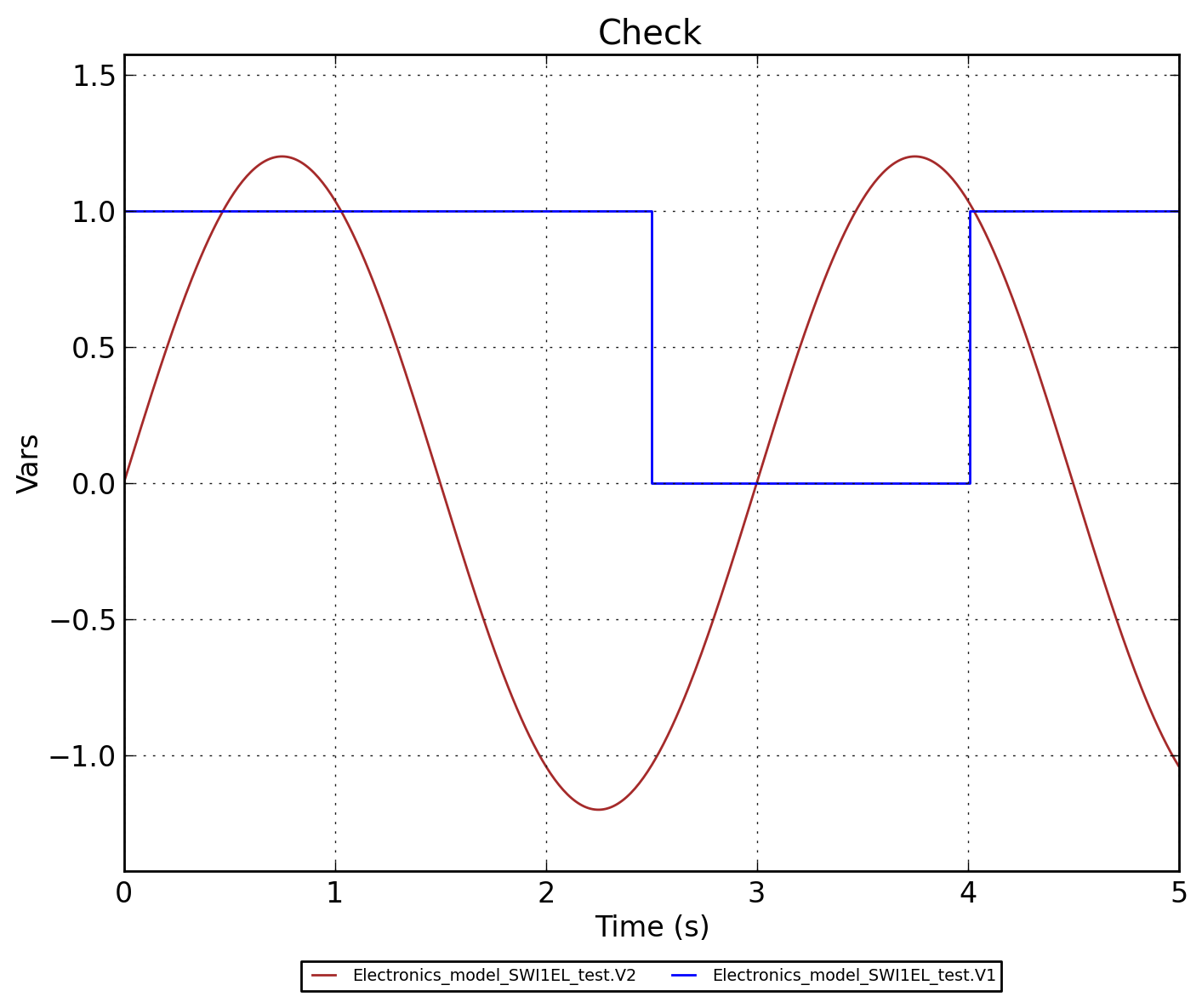

../../../../_images/Electronics_model_SWI1EL_test.Check.png — Рисунок 3 - Electronics_model_SWI1EL_test.Check
