Модель: SWI2EL

Библиотека: Electronics

Имя на уровне решателя: SWI2EL

Аннотация: Переключатель нормально-замкнутый

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Электрический порт 1
2	Port2	base.DOF1	Электрический порт 2 первого положения переключателя
3	Port3	base.DOF1	Электрический порт 3 второго положения переключателя
4	Port4	base.DOF1	Сигнальный порт 1 управляющий положением переключателя

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Goff	base.real	Проводимость закрытого ключа, 1/Ом	1.0e-10
2	Ron	base.real	Сопротивление открытого ключа, Ом	1.0
3	S0	base.real	Начальное состояние [on, off]	1.0
4	Slevel	base.real	Уровень сигнала переключения, В	1.0e-10
5	Snormal	base.real	Нормальное состояние [on, off]	1.0
6	dt	base.real	Время переключения, с	1.0e-10



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

SWI2EL

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 19:23:09 2026

Результат

OK

Глава 2. Схема тестируемого объекта

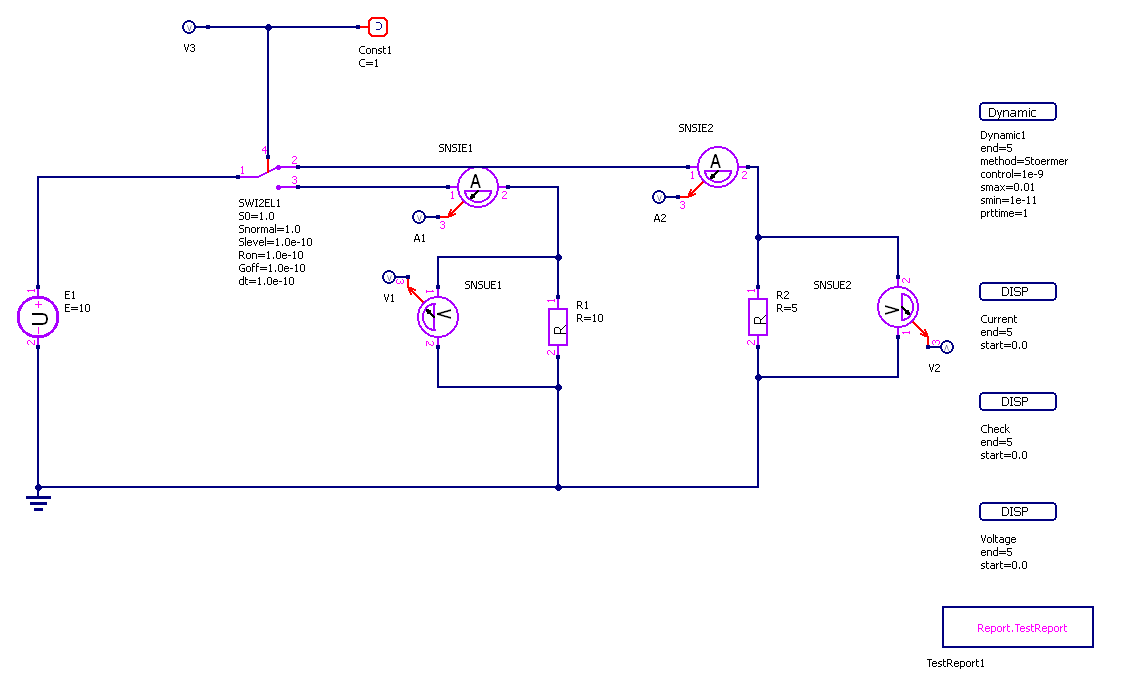

Схема тестирования переключателя SWI2EL и проверка его начального состояния.

Структура схемы

Схема состоит из двух основных цепей: цепи управления и силовой части.

Цепь управления: источник постоянного сигнала (const = 1) и датчик V3.
Силовая часть: источник ЭДС E1 и две линии с сопротивлениями (R1 и R2), коммутация которых осуществляется ключом SWI2EL.

Исходные данные

R1 = 10 Ом
R2 = 5 Ом
E1 = 10 В
Const = 1

Анализ начального состояния

В первый момент времени расчета контакт замкнут по линии 1-2 (S0 = 1). Условия для переключения отсутствуют, так как сигнал управления (const = 1) постоянен.

Следовательно, ток протекает только через резистор R2 (сопротивление R1 отключено). Согласно закону Ома для участка цепи, показание датчика А2 будет численно равно:

\[I = \frac{E1}{R2} = \frac{10}{5} = 2\ A\]

На графике выходного сигнала датчика A2 должна наблюдаться прямая линия, соответствующая значению 2 А.

Схема теста

Глава 3. Графики результатов теста

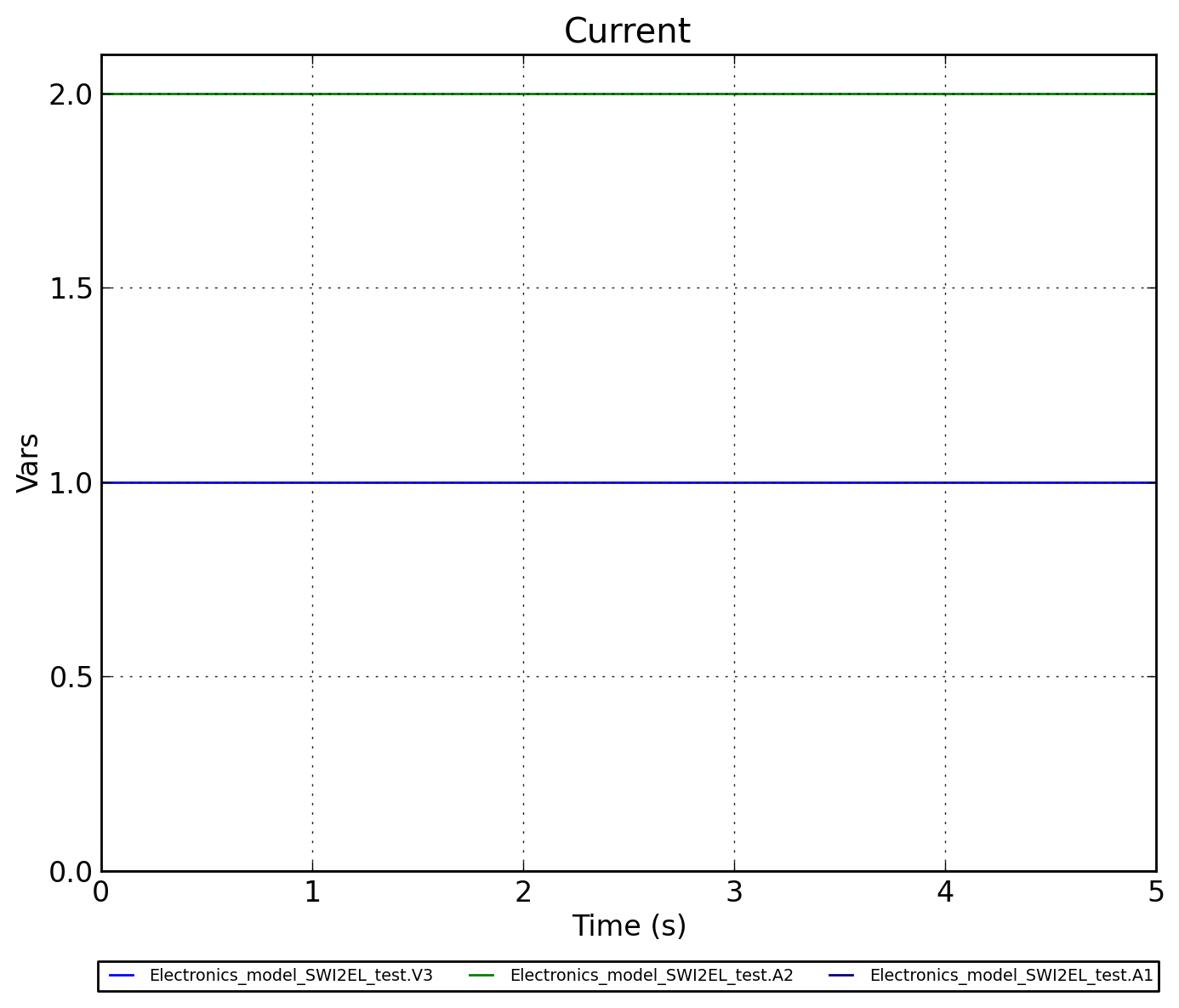

../../../../_images/Electronics_model_SWI2EL_test.Current.png — Рисунок 2 - Electronics_model_SWI2EL_test.Current

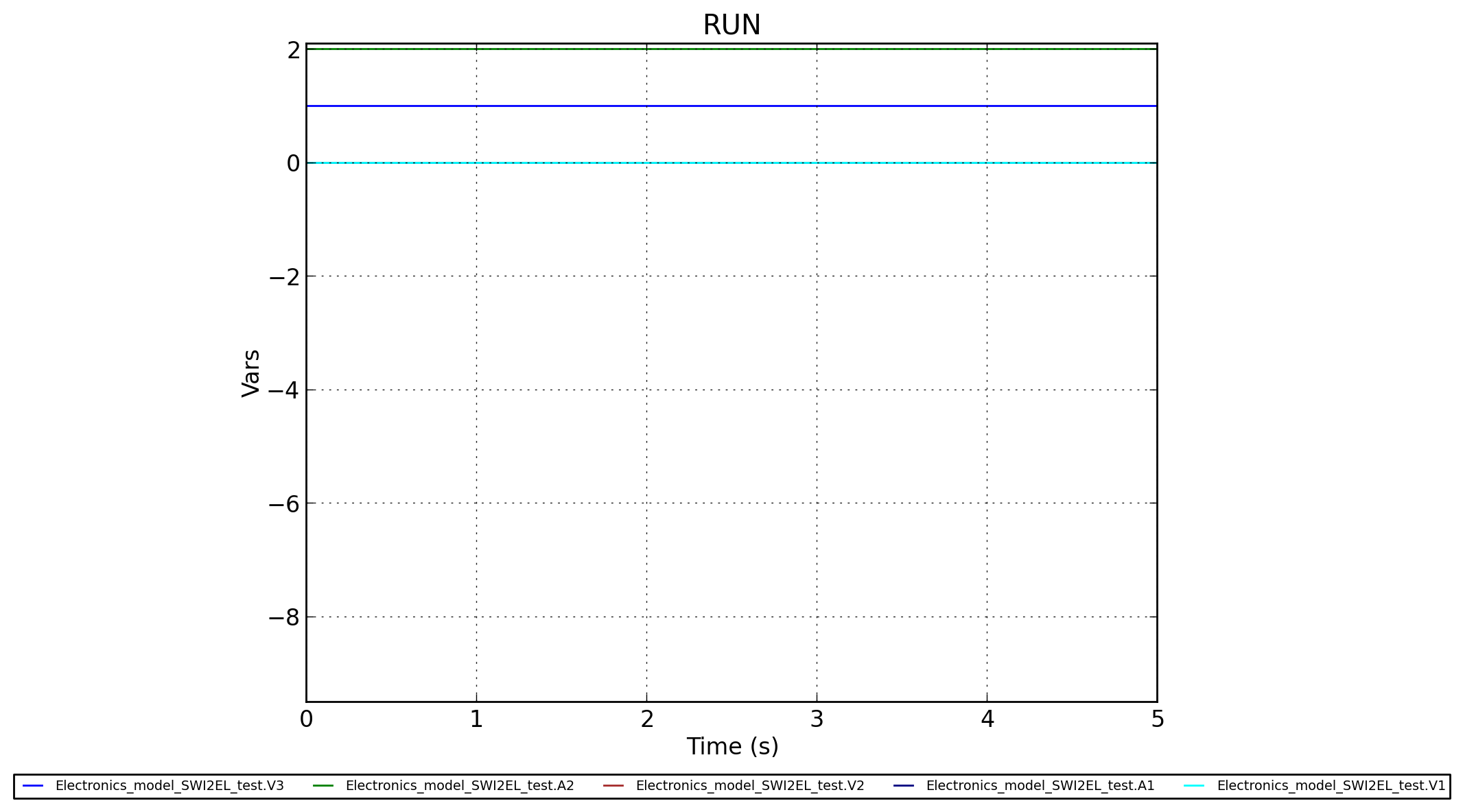

../../../../_images/Electronics_model_SWI2EL_test.RUN.png — Рисунок 3 - Electronics_model_SWI2EL_test.RUN

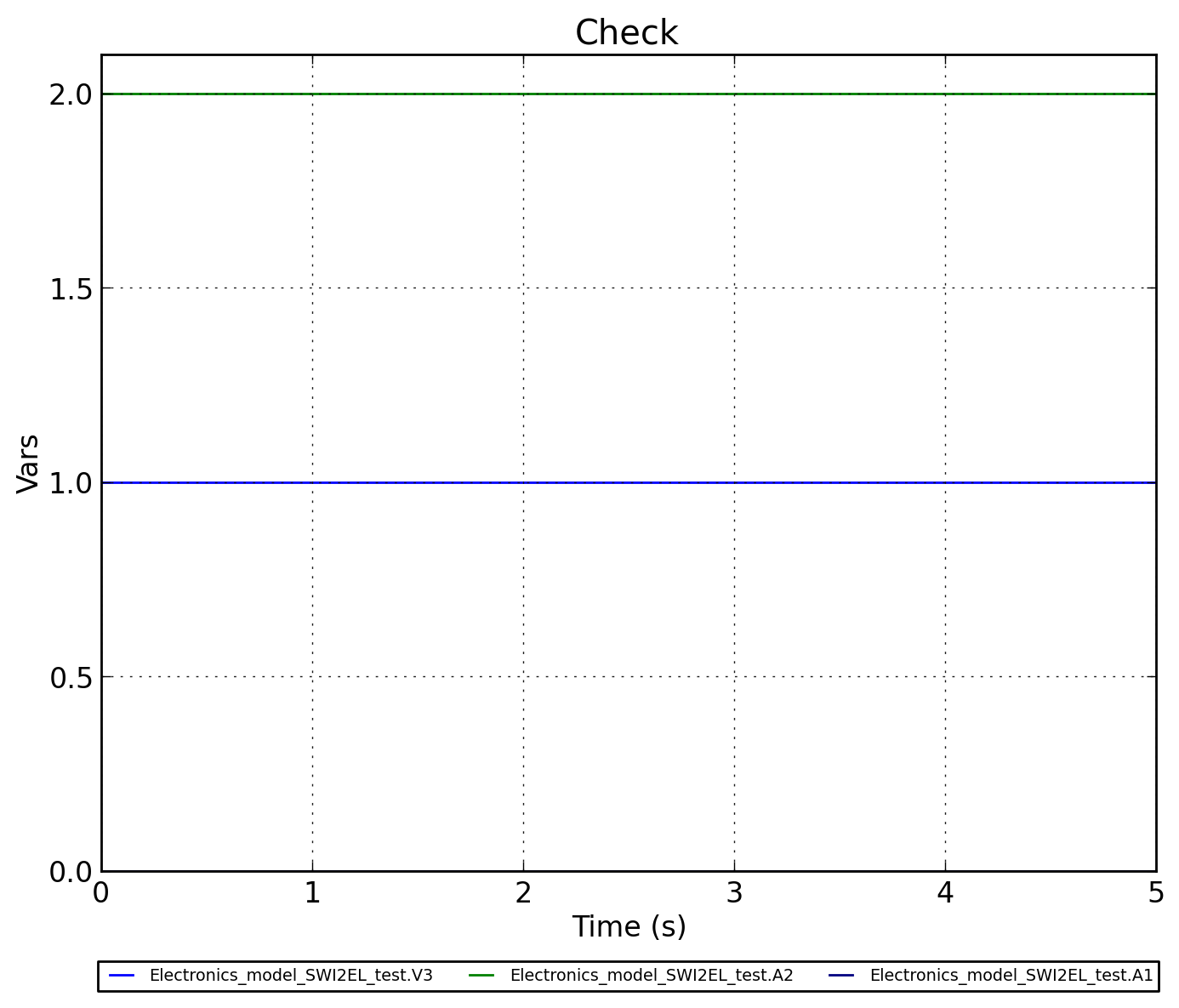

../../../../_images/Electronics_model_SWI2EL_test.Check.png — Рисунок 4 - Electronics_model_SWI2EL_test.Check

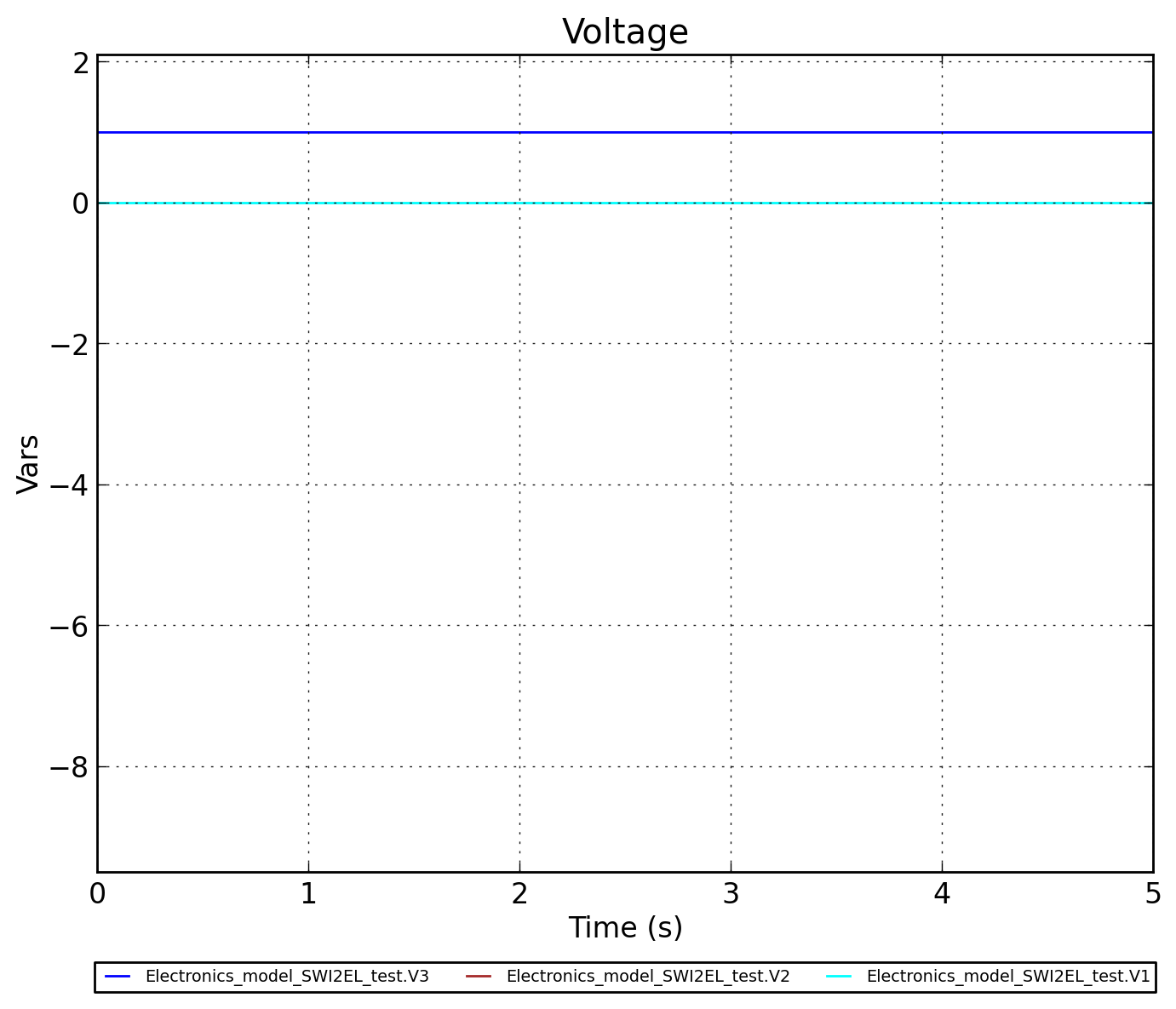

../../../../_images/Electronics_model_SWI2EL_test.Voltage.png — Рисунок 5 - Electronics_model_SWI2EL_test.Voltage
