Модель: C

Библиотека: Electronics

Имя на уровне решателя: C

Аннотация: Конденсатор

Обозначение: FIXed ME

Описание модели

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

base.DOF1

Электрический порт 1

2

Port2

base.DOF1

Электрический порт 2
Пользовательские параметры модели

№

Параметр

Тип

Описание

Значение по умолч.

1

C

base.real

Емкость, Ф

1.0e-6
Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

C

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 18:41:34 2026

Результат

OK
Глава 2. Схема тестируемого объекта

Конденсатор. Проверка поведения на постоянном токе.

Описание устройства

Конденсатор — это электронный компонент, представляющий собой двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью. Конденсатор предназначен для накопления заряда и энергии электрического поля.

Основные характеристики конденсатора: * Ёмкость (C) — способность накапливать электрический заряд единица измерения — фарад, Ф) * Номинальное напряжение — максимальное напряжение, которое можно приложить к конденсатору без пробоя * Ток утечки — нежелательный ток через диэлектрик * Эквивалентное последовательное сопротивление (ESR) — активные потери

Физический принцип работы

Конденсатор состоит из двух проводящих обкладок, разделенных диэлектриком (изолятором). При подаче напряжения на обкладках накапливаются разноименные заряды, создающие электрическое поле.

Ток через конденсатор определяется скоростью изменения напряжения:

\[i(t) = C \cdot \frac{du(t)}{dt}\]

где: * \(i(t)\) — ток через конденсатор * \(C\) — ёмкость конденсатора * \(du(t)/dt\) — скорость изменения напряжения во времени

Поведение на постоянном токе

В цепях постоянного тока (steady state) после завершения переходного процесса напряжение на конденсаторе перестает изменяться:

\[\frac{du}{dt} = 0\]

Следовательно, ток через конденсатор становится равным нулю:

\[i = C \cdot 0 = 0\ \text{А}\]

Таким образом, для постоянного тока идеальный конденсатор представляет собой разрыв цепи (обрыв). Через него не протекает ток, и он не влияет на режим работы цепи по постоянному току (за исключением переходных процессов).

Реальные конденсаторы

В реальных конденсаторах существует небольшой ток утечки через диэлектрик, обусловленный несовершенством изоляционных материалов. Величина тока утечки зависит от:

  • Типа диэлектрика (керамика, электролит, плёнка, слюда)

  • Температуры

  • Приложенного напряжения

  • Срока службы и состояния конденсатора

Для большинства практических применений током утечки можно пренебречь, считая конденсатор идеальным разрывом для постоянного тока.

Анализ тестовой схемы

В данном тесте исследуется поведение конденсатора в цепи постоянного тока в установившемся режиме (после завершения переходного процесса).

Схема содержит: * Источник постоянной ЭДС E = 1 В * Конденсатор ёмкостью C = 470×10⁻⁶ Ф (470 мкФ) * Амперметр A1, включенный последовательно в цепь

Расчет ожидаемых значений

Рассмотрим два режима работы:

1. Переходный процесс (момент включения):

В момент подачи напряжения конденсатор начинает заряжаться. Ток заряда определяется скоростью изменения напряжения:

\[i_{зар}(0+) = \frac{E}{R_{цепи}}\]

где \(R_{цепи}\) — суммарное сопротивление цепи (внутреннее сопротивление источника + сопротивление соединительных проводов). При малых сопротивлениях ток может быть значительным, но кратковременным.

2. Установившийся режим (постоянный ток):

После полного заряда конденсатора (напряжение на нем становится равным E) ток в цепи прекращается:

\[\frac{du}{dt} = 0 \Rightarrow i = 0\ \text{А}\]

Таким образом, в установившемся режиме амперметр должен показывать 0 А.

Влияние параметров на результат

Ёмкость конденсатора C = 470×10⁻⁶ Ф (470 мкФ):

  • Определяет количество накопленного заряда: \(Q = C \cdot U\)

  • Влияет на длительность переходного процесса:

    \[\tau = R \cdot C\]

    где \(\tau\) — постоянная времени RC-цепи.

  • Для данной схемы при типичном внутреннем сопротивлении источника \(r \approx 1\ \text{Ом}\):

    \[\tau = 1 \cdot 470\times10^{-6} = 470\ \text{мкс}\]

    Через время \(t \approx 3\tau \approx 1.4\ \text{мс}\) переходный процесс практически завершается, и ток становится близким к нулю.

Напряжение источника E = 1 В:

  • Определяет конечное напряжение на конденсаторе

  • Влияет на величину заряда, но не на установившийся ток (он всегда равен 0)

Исходные данные

Параметры элементов схемы:

  • E (напряжение источника) = 1 В

  • C (ёмкость конденсатора) = 470×10⁻⁶ Ф (470 мкФ)

  • r (внутреннее сопротивление источника) — не указано, предполагается типичное малое значение (≈ 1 Ом)

Ожидаемый результат

  • Установившийся режим: ток через амперметр равен 0 А

  • Переходный процесс: кратковременный всплеск тока заряда, экспоненциально спадающий до нуля

  • Постоянная времени переходного процесса: \(\tau \approx 470\ \text{мкс}\) (при R ≈ 1 Ом)

Практическая значимость

Понимание поведения конденсатора на постоянном токе важно для:

  • Разделительных цепей — конденсаторы блокируют постоянную составляющую, пропуская переменный сигнал

  • Фильтров питания — сглаживание пульсаций

  • Накопителей энергии — сохранение заряда для последующего использования

  • Таймеров и времязадающих цепей — использование постоянной времени RC

Верификация

Свойство конденсатора не проводить постоянный ток можно проверить, подключив его последовательно с лампочкой или светодиодом:

  • При подаче постоянного напряжения — кратковременная вспышка (заряд), затем свет гаснет

  • При подаче переменного напряжения — непрерывное свечение (через конденсатор протекает переменный ток)

Ожидаемая осциллограмма

На временной диаграмме должны наблюдаться:

  • Ток I(t): экспоненциальный всплеск в момент включения, спадающий до нуля за время ≈ 1-2 мс

  • Напряжение на конденсаторе Uc(t): плавный рост от 0 до E по экспоненциальному закону

  • После завершения переходного процесса: Uc = E = 1 В, I = 0 А

Схема теста

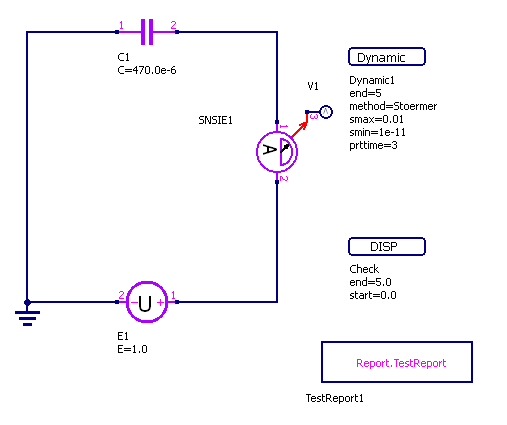

Схема тестирования конденсатора в цепи постоянного тока

Рисунок 1 — Схема тестирования конденсатора (проверка на постоянном токе)

Глава 3. Графики результатов теста
../../../../_images/Electronics_model_C_test.RUN.png

Рисунок 2 - Electronics_model_C_test.RUN

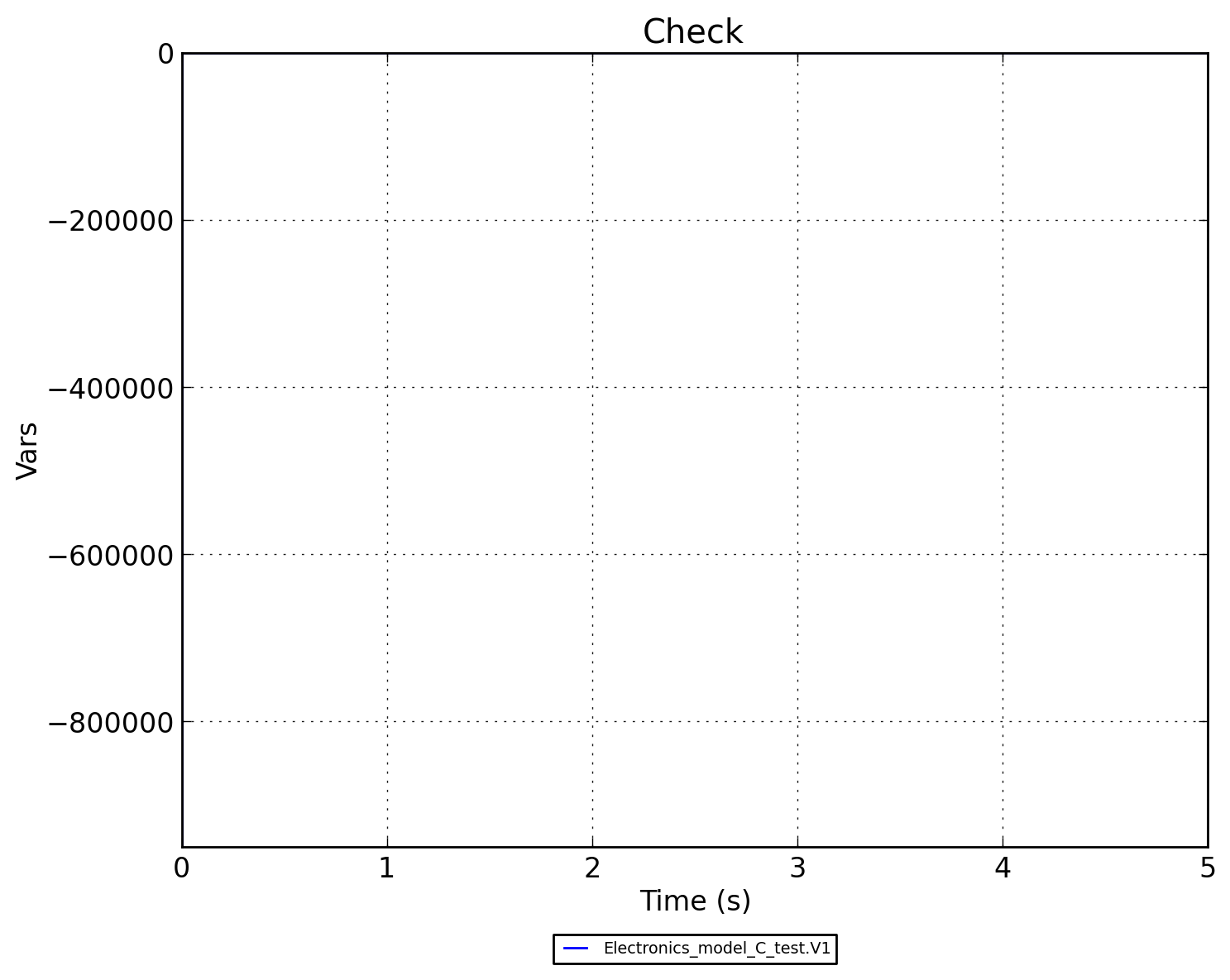

../../../../_images/Electronics_model_C_test.Check.png
