Модель: SNSIE

Библиотека: Electronics

Имя на уровне решателя: TSIG1

Аннотация: Датчик тока (амперметр)

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Электрический порт 1 подключения сигнала идущего от положительного полюса источника тока
2	Port2	base.DOF1	Электрический порт 2 подключения сигнала идущего от отрицательного полюса источника тока
3	Port3	base.DOF1	Сигнальный порт 1 подключения индикатора

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Kоэффициент усиления сигнала	1.0
2	R	base.real	Собственное сопротивление датчика, Ом	1.0e-6



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

SNSIE

Модуль тестируемого компонента

Electronics

Дата тестирования

Tue Mar 3 19:17:57 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Амперметр. Проверка работы с постоянным источником напряжения.

Описание устройства

Амперметр — это измерительный прибор, предназначенный для измерения силы электрического тока. Единица измерения — ампер (А).

Способ включения в цепь

В электрическую цепь амперметр включается последовательно с тем участком цепи, силу тока в котором необходимо измерить. Это обеспечивает протекание всего измеряемого тока через прибор.

Влияние внутреннего сопротивления

Идеальный амперметр должен обладать нулевым внутренним сопротивлением. Чем ниже внутреннее сопротивление реального амперметра, тем меньше падение напряжения на нем и тем меньше прибор искажает режим работы исследуемой цепи. Стремление к нулевому сопротивлению гарантирует максимальную точность измерений.

Расчет ожидаемого значения

Схема представляет собой простейшую замкнутую цепь, состоящую из источника ЭДС E1 и резистора R1. Согласно закону Ома для замкнутой цепи, ток в ней определяется по формуле:

\[I = \frac{E1}{R1}\]

Подставляя исходные данные, получаем:

\[I = \frac{5\ \text{В}}{2\ \text{Ом}} = 2.5\ \text{А}\]

Таким образом, показание амперметра должно составлять 2.5 А.

Исходные данные

Параметры элементов схемы:

E1 (источник ЭДС) = 5 В
R1 (сопротивление нагрузки) = 2 Ом

Схема теста

Рисунок 1 — Схема тестирования амперметра с постоянным источником напряжения

Глава 3. Графики результатов теста

../../../../_images/Electronics_model_SNSIE_test.RUN.png — Рисунок 2 - Electronics_model_SNSIE_test.RUN

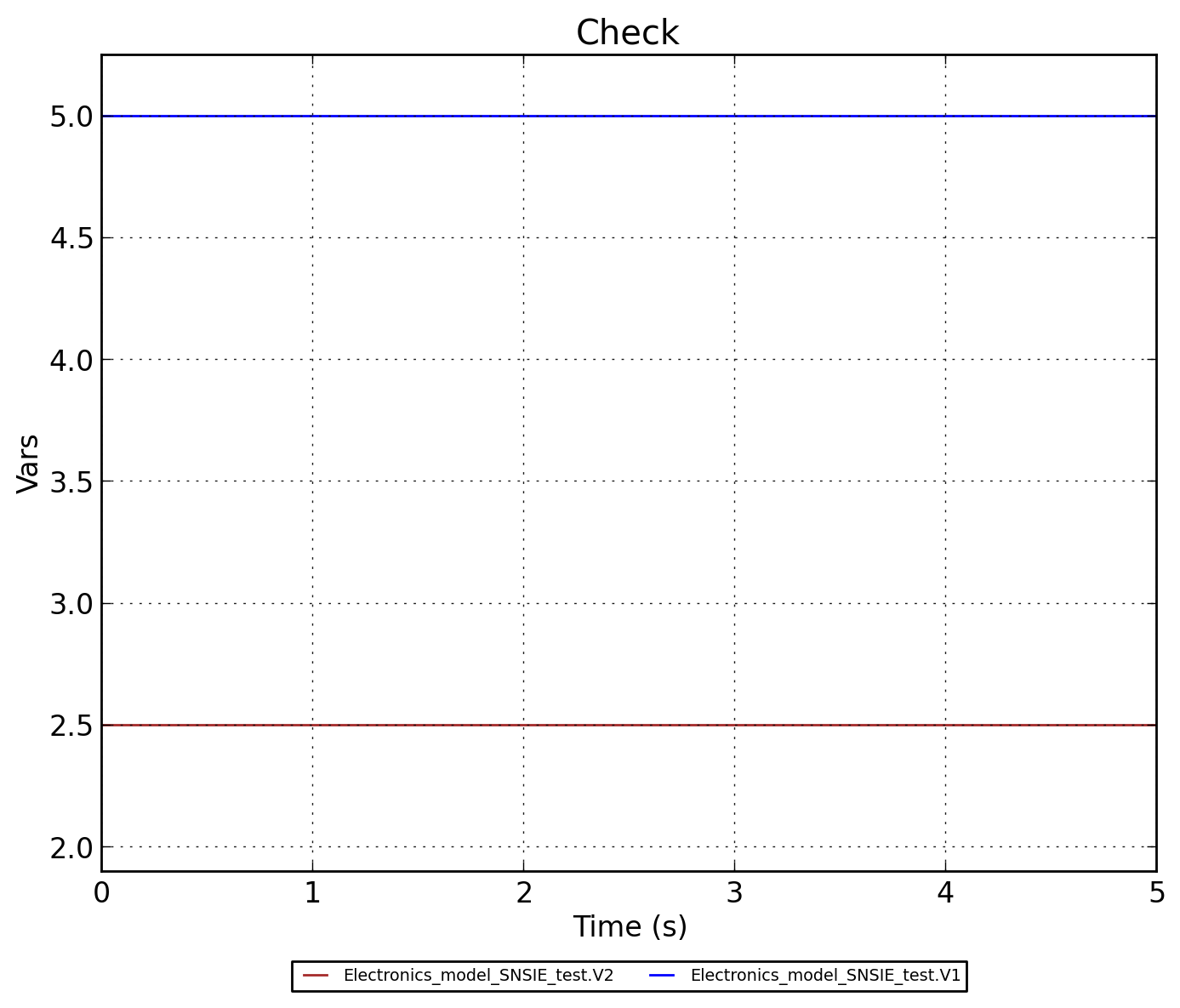

../../../../_images/Electronics_model_SNSIE_test.Check.png — Рисунок 3 - Electronics_model_SNSIE_test.Check
