Модель: SNSUE
Библиотека: Electronics
Имя на уровне решателя: TSIG2
Аннотация: Датчик напряжения (вольтметр)
Обозначение:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
base.DOF1 |
Электрический порт 1 положительного электрического напряжения |
2 |
Port2 |
base.DOF1 |
Электрический порт 2 отрицательного электрического напряжения |
3 |
Port3 |
base.DOF1 |
Сигнальный порт 1 подключения индикатора |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
k |
base.real |
Коэффициент усиления сигнала |
1.0 |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
SNSUE
Модуль тестируемого компонента
Electronics
Дата тестирования
Tue Mar 3 19:19:21 2026
Результат
OK
Глава 2. Схема тестируемого объекта
Вольтметр. Проверка измерения напряжения.
Описание устройства
Вольтметр — это измерительный прибор, предназначенный для определения напряжения или электродвижущей силы (ЭДС) на участке электрической цепи.
В электрических схемах вольтметр подключается параллельно тому элементу или участку цепи, на котором требуется измерить напряжение. Такое включение обеспечивает минимальное влияние на работу исследуемой схемы.
Характеристики идеального вольтметра
Идеальный вольтметр должен обладать бесконечно большим внутренним сопротивлением. Это необходимо для того, чтобы:
Ток, протекающий через сам прибор, был пренебрежимо мал.
Прибор не шунтировал участок цепи и не искажал результаты измерений.
Моделирование и ожидаемый результат
В данной тестовой схеме нагрузка отсутствует. Вольтметр подключен непосредственно к источнику ЭДС.
При таких условиях падение напряжения на внутреннем сопротивлении источника отсутствует (ток в цепи не течет). Следовательно, показания вольтметра должны численно равняться ЭДС источника E1.
Исходные данные
Параметры элементов схемы:
E (источник ЭДС) = 1 В
r (внутреннее сопротивление источника) = 1×10⁻¹⁰ Ом (пренебрежимо мало)
Схема теста

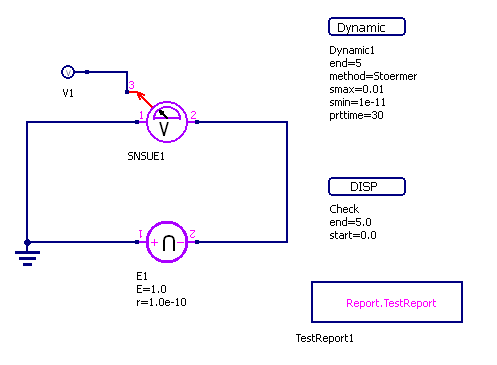

Рисунок 1 — Схема тестирования вольтметра
Глава 3. Графики результатов теста
Рисунок 2 - Electronics_model_SNSUE_test.RUN

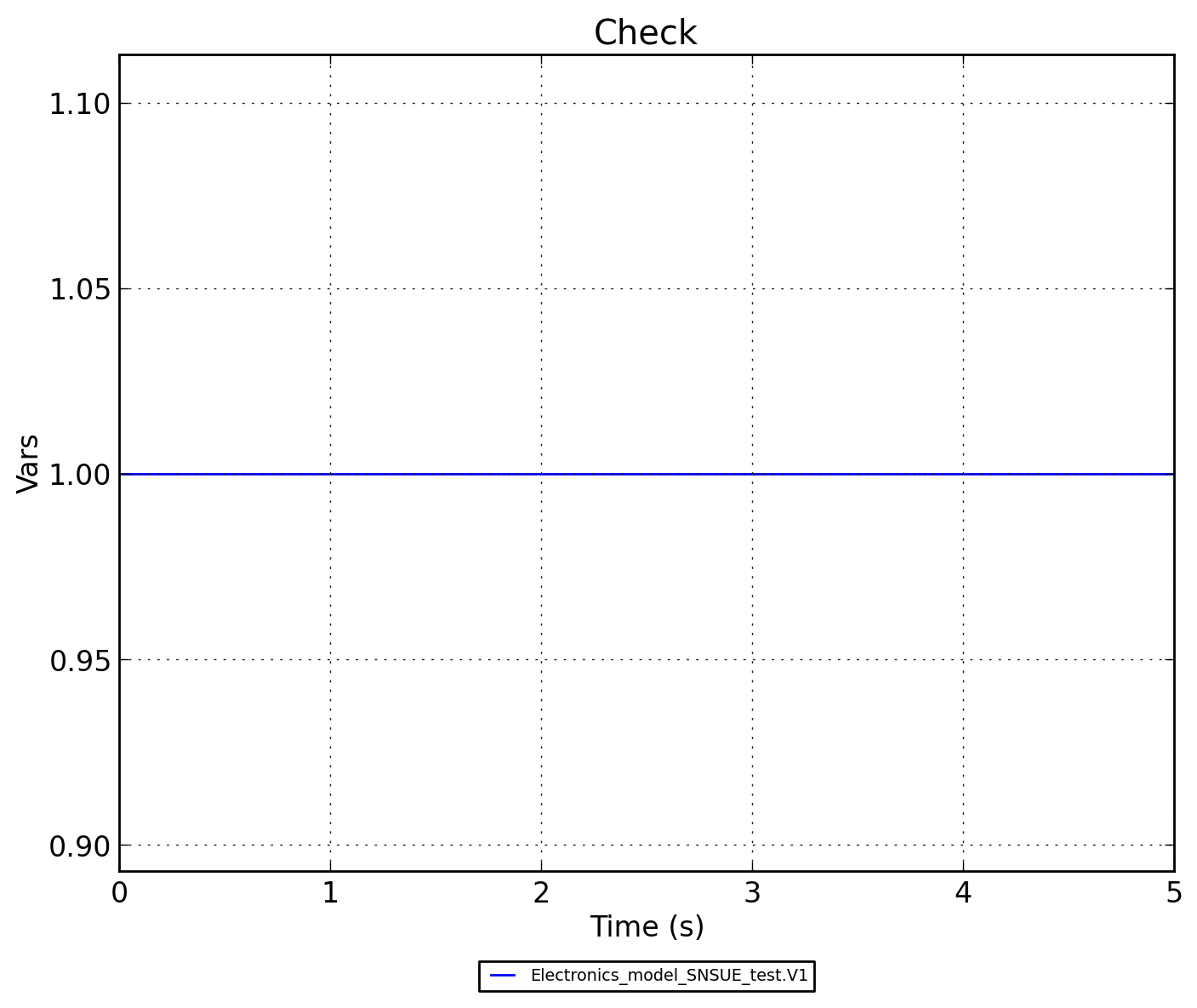

Рисунок 3 - Electronics_model_SNSUE_test.Check
