Модель: Hysteresis

Библиотека: StateGraph

Имя на уровне решателя: HystM

Аннотация: Назначение границ гистерезиса логического сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	OutputStartValue	base.real	Стартовое значение выходного сигнала
2	uHigh	base.real	Верхняя граница для сравнения с входным сигналом
3	uLow	base.real	Нижняя граница для сравнения с входным сигналом

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Hysteresis
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:46:56 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель гистерезиса логического сигнала

В системе используется модель гистерезиса, реализованная с помощью StateGraph.
На вход модели поступает сигнал, изменяющийся по синусоидальному закону
с амплитудой 1.5 и периодом 1.2 с. Начальное значение выходного сигнала равно 0.
Модель имеет два пороговых значения:
uHigh = 1.2 — верхняя граница переключения
uLow = −1.2 — нижняя граница переключения

Работа гистерезиса происходит следующим образом. Пока входной сигнал находится между порогами,
состояние выхода не изменяется. Когда сигнал превышает верхнюю границу 1.2, выход переключается в состояние 1.
После этого он остаётся равным 1, даже если сигнал немного уменьшается.
Обратное переключение происходит только тогда,
когда сигнал становится меньше −1.2, после чего выход снова принимает значение 0.
Таким образом, между порогами 1.2 и −1.2 образуется зона гистерезиса, в которой выходной сигнал
сохраняет своё состояние и не переключается при небольших колебаниях входного сигнала.

По результатам моделирования видно, что модель отрабатывает корректно:
 переключения происходят только при достижении заданных границ,
а выходной сигнал имеет устойчивый ступенчатый вид без лишних переключений.
Это показывает, что гистерезис работает стабильно и правильно реагирует на изменения входного сигнала.

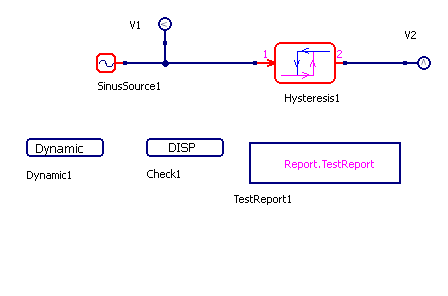

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

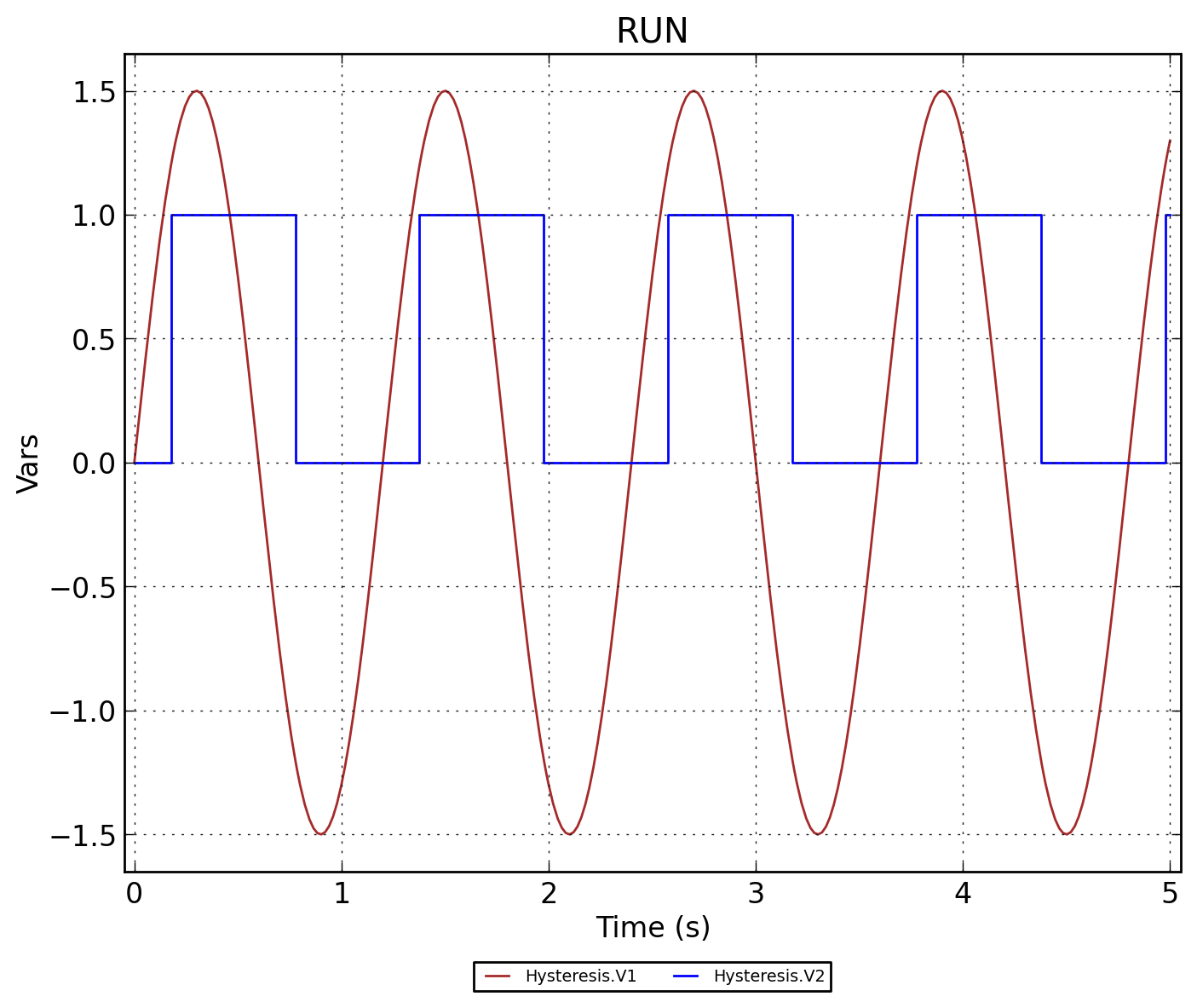

Рисунок 2 - Hysteresis.RUN

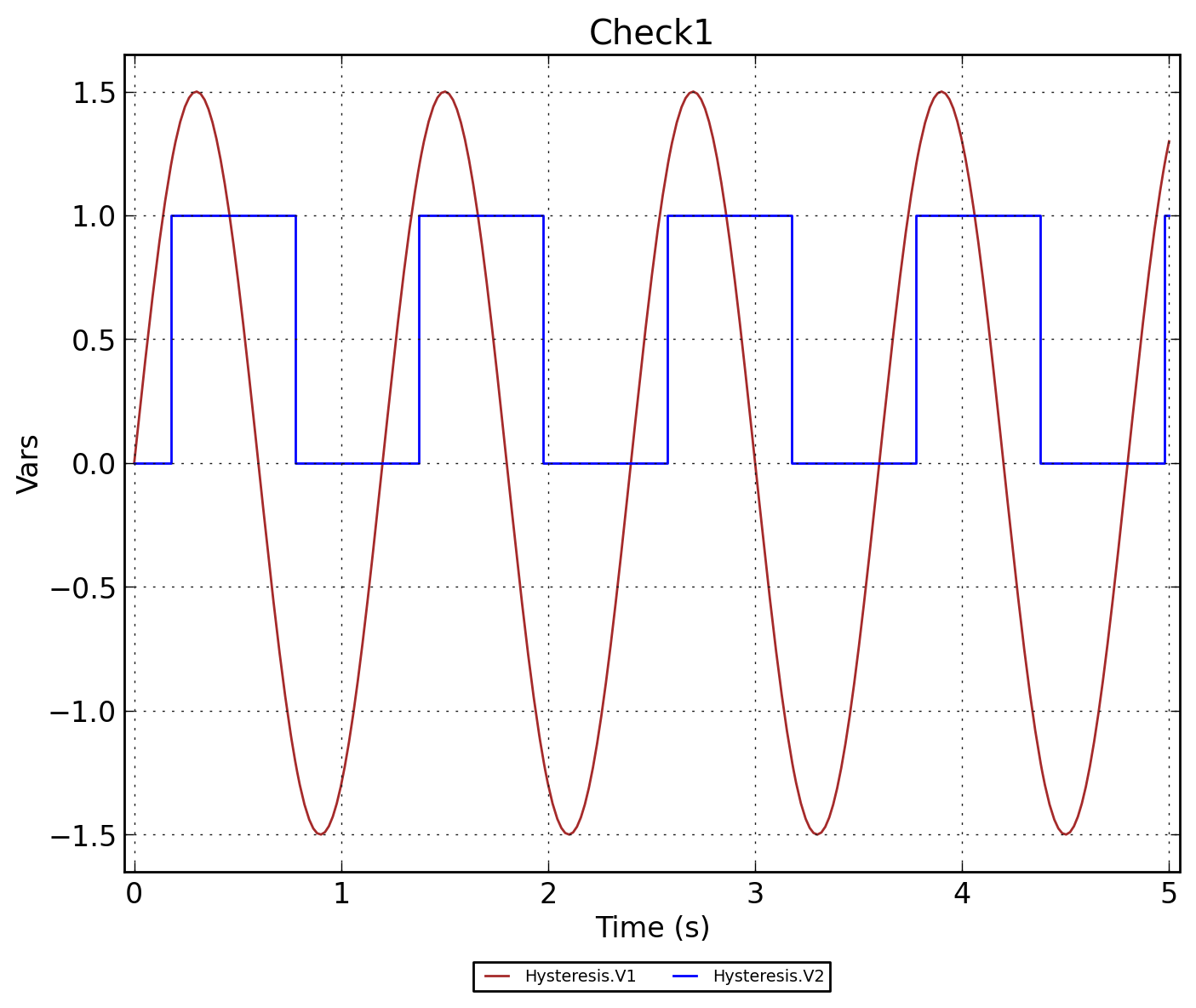

Рисунок 3 - Hysteresis.Check1
