Объект: OR

Библиотека: StateGraph

Имя на уровне решателя: OR

Аннотация: Логический объект ИЛИ

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный входной порт
3	Port3	base.DOF1	Сигнальный выходной порт

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	OR
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:47:48 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель логической операции "ИЛИ (OR)" для двух кусочно-линейных сигналов

На вход модели подаются два сигнала кусочно-линейной формы.
Сигнал 1 (по таблице):
0, 0, 1, 0, 1, 1, 2, 1, 2, 0, 3, 0, 3, 1, 6, 1
Сигнал 2 (по таблице):
0, 0, 1, 0, 1, 1, 6, 1

Оба сигнала поступают в логический объект "ИЛИ (OR)",
который выполняет логическую операцию ИЛИ над входными сигналами.

Параметры модели:
Объект формирует логический выходной сигнал по правилу: выход истина (1),
если хотя бы один из входных сигналов активен (1);
выход ложь (0), если оба входа равны нулю.

Таким образом, модель фиксирует логические состояния двух
входных сигналов и выдаёт результат операции ИЛИ на выходе.

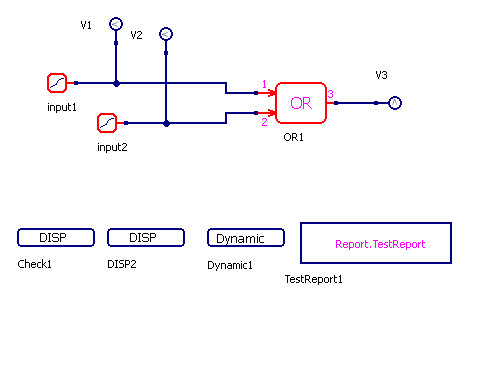

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

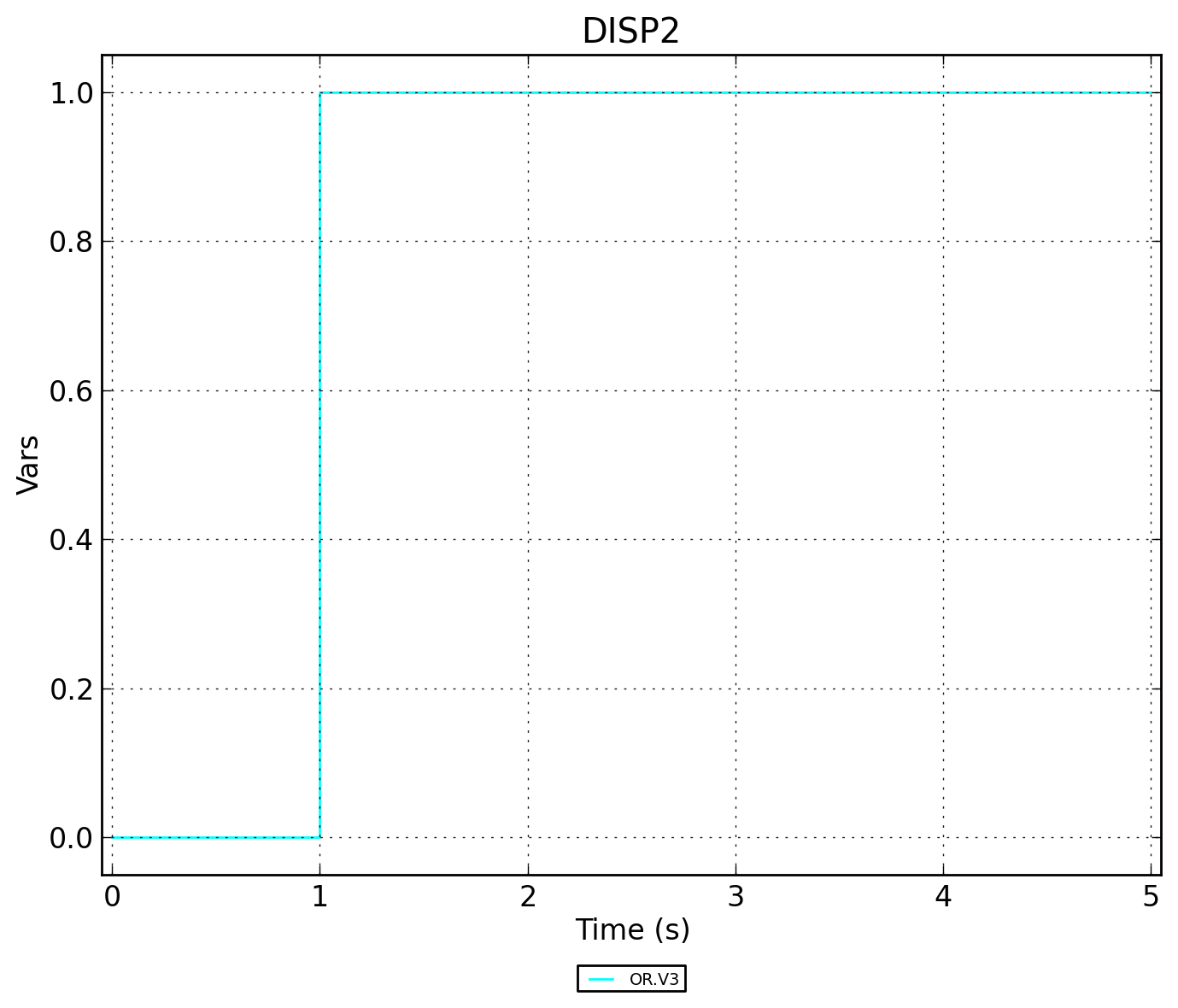

Рисунок 2 - OR.DISP2

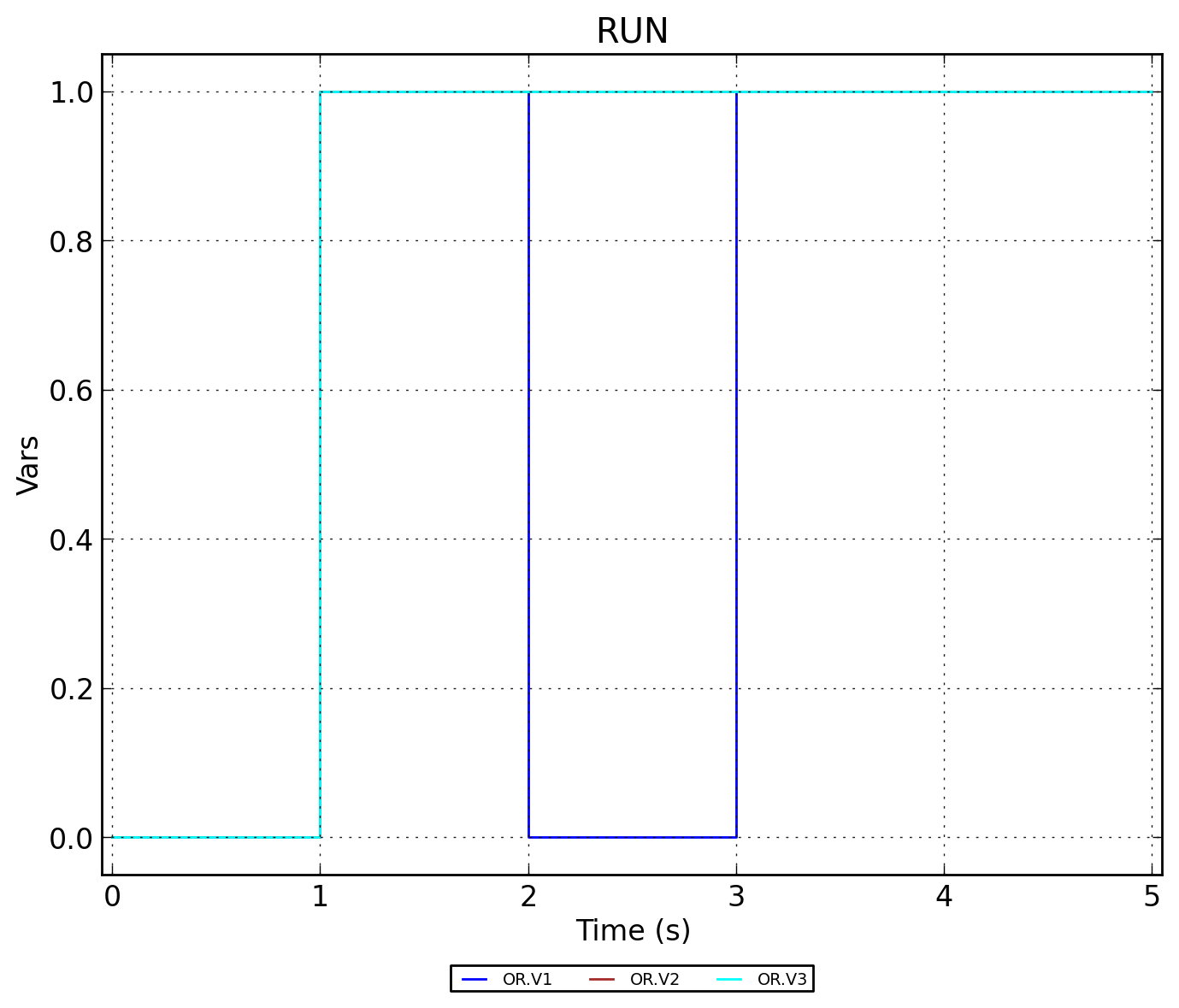

Рисунок 3 - OR.RUN

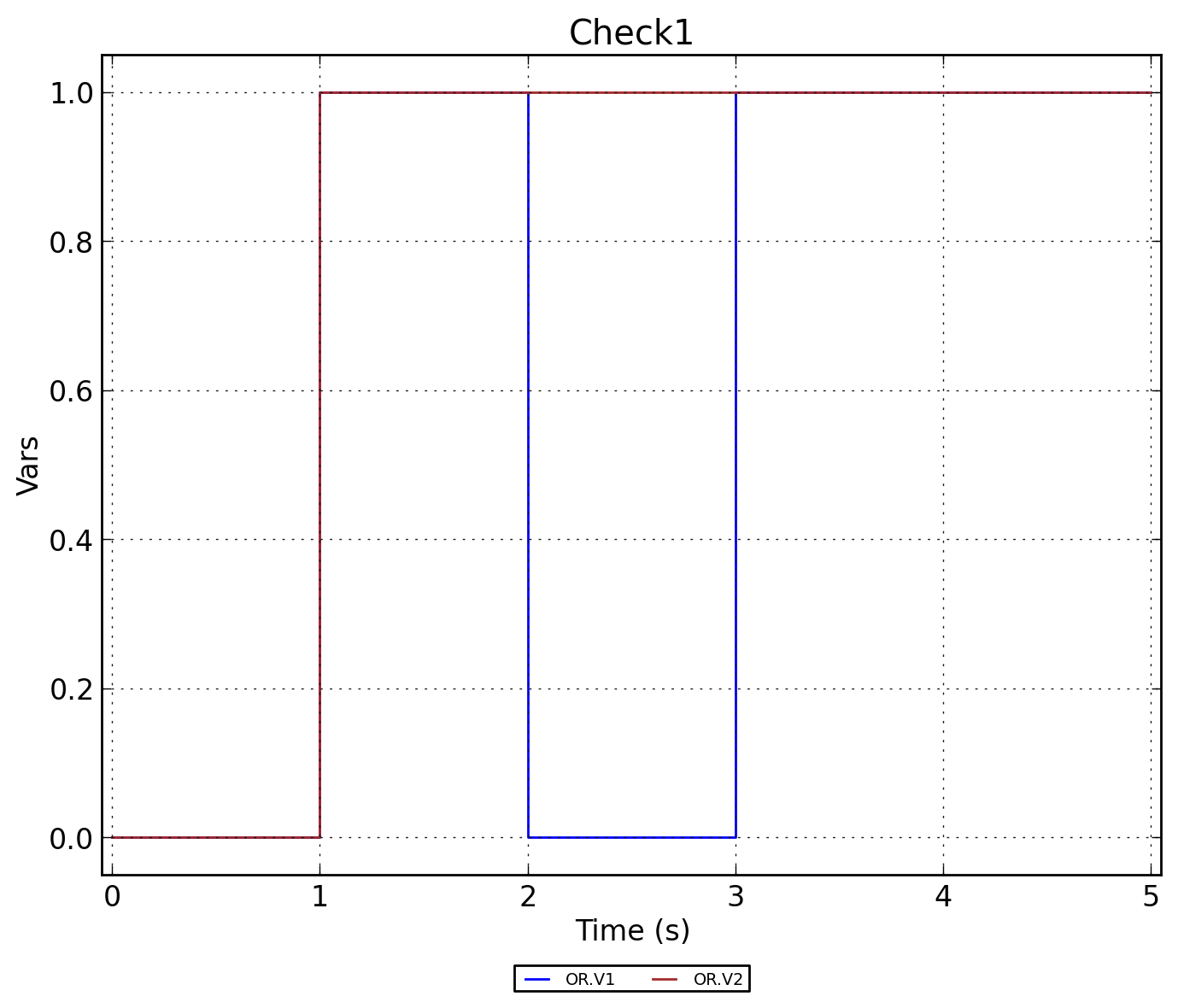

Рисунок 4 - OR.Check1
