Объект: FallingEdge

Библиотека: StateGraph

Имя на уровне решателя: FallingEdge

Аннотация: Объект, который реагирует на задний фронт

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	StartInputValue	base.real	Стартовое значение входящего сигнала
2	Ta	base.real	Период, в течение которого выходной сигнал активен

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	FallingEdge
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:49:07 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель реагирования на отрицательный (задний) фронт сигнала

На вход модели подаётся сигнал, заданный в виде кусочно-линейной функции с таблицей значений:
0, 0, 1, 0, 1, 1, 2, 1, 2, 0, 10, 0
Модель отслеживает задний фронт входного сигнала, то есть фиксирует моменты,
когда сигнал совершает отрицательный перепад (спадает по сравнению с предыдущим значением).
Параметры модели:
StartInputValue — стартовое значение входного сигнала (в данном случае 0);
Ta — период времени, в течение которого выходной сигнал
остаётся активным после срабатывания модели (в данном случае 0.2).
Таким образом, модель реагирует только на отрицательный перепад входного сигнала.
При обнаружении такого события на выходе формируется логический сигнал,
который остаётся активным в течение времени Ta,
фиксируя кратковременные отрицательные изменения сигнала.

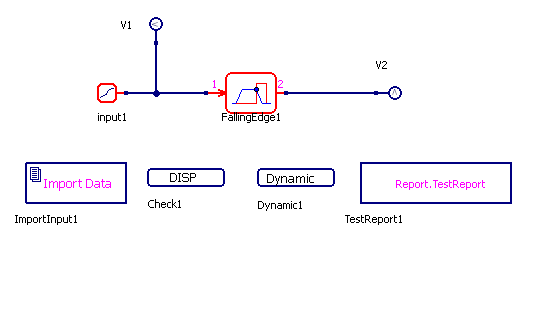

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

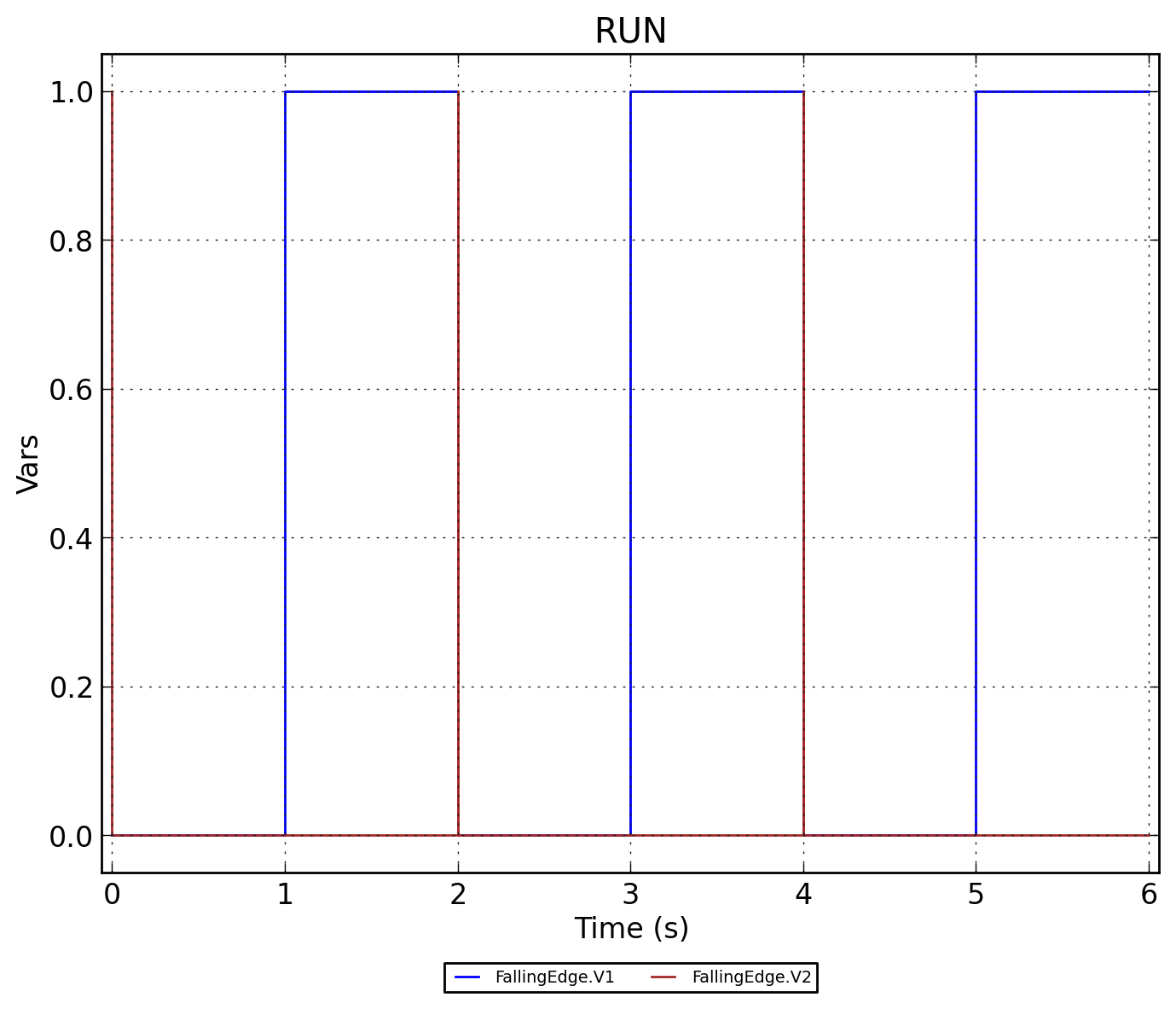

Рисунок 2 - FallingEdge.RUN

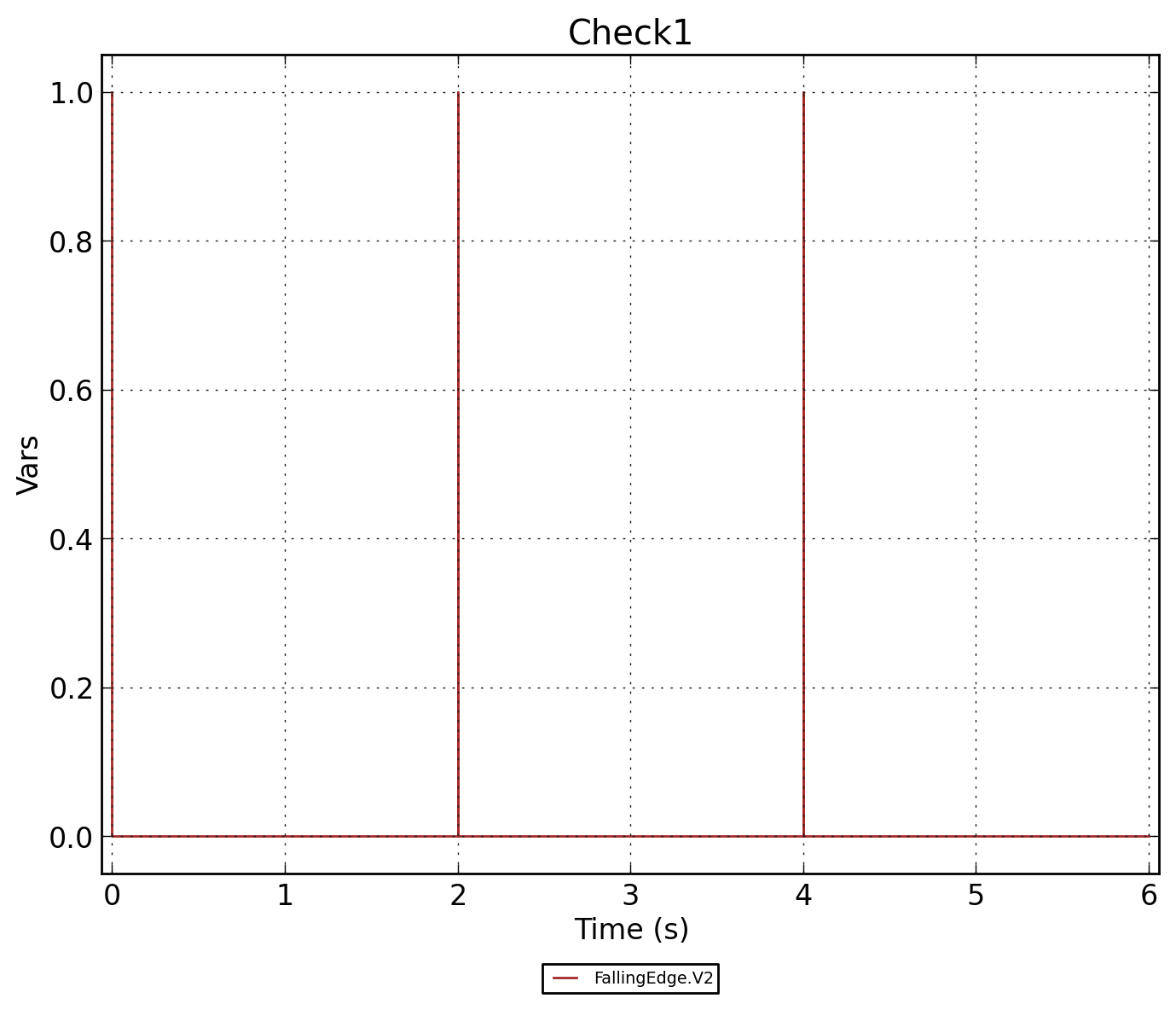

Рисунок 3 - FallingEdge.Check1
