Объект: AND

Библиотека: StateGraph

Имя на уровне решателя: AND

Аннотация: Логический объект И

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный входной порт
3	Port3	base.DOF1	Сигнальный выходной порт

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	AND
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:47:58 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Логическая модель «И» (AND)

В системе используются два источника сигналов кусочно-линейной функции.
Данные для них задаются в виде таблиц значений.
Параметры первого источника:
0, 0, 2, 0, 2, 1, 5, 1
Параметры второго источника:
0, 0, 3, 0, 3, 1, 5, 1
Оба сигнала поступают в логическую модель «И» (AND).
Эта модель формирует на выходе значение 1 только тогда,
когда оба входных сигнала одновременно имеют значение 1.
Если хотя бы один из сигналов равен 0, на выходе будет 0.

По результатам моделирования видно, что система работает корректно.
 Выходной сигнал принимает активное значение только при одновременной активности обоих входных сигналов,
что соответствует логике работы элемента AND. График показывает устойчивое переключение выходного значения
без ложных срабатываний, а дальнейшее удержание уровня подтверждает
правильную обработку входных сигналов. Это свидетельствует
о корректной реализации логической модели и её стабильной работе.

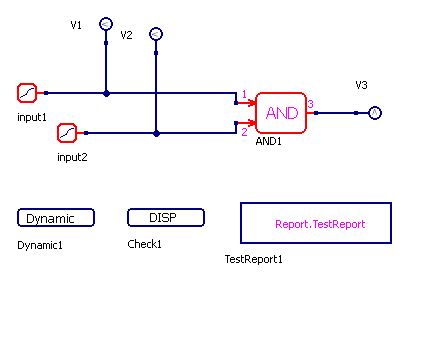

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

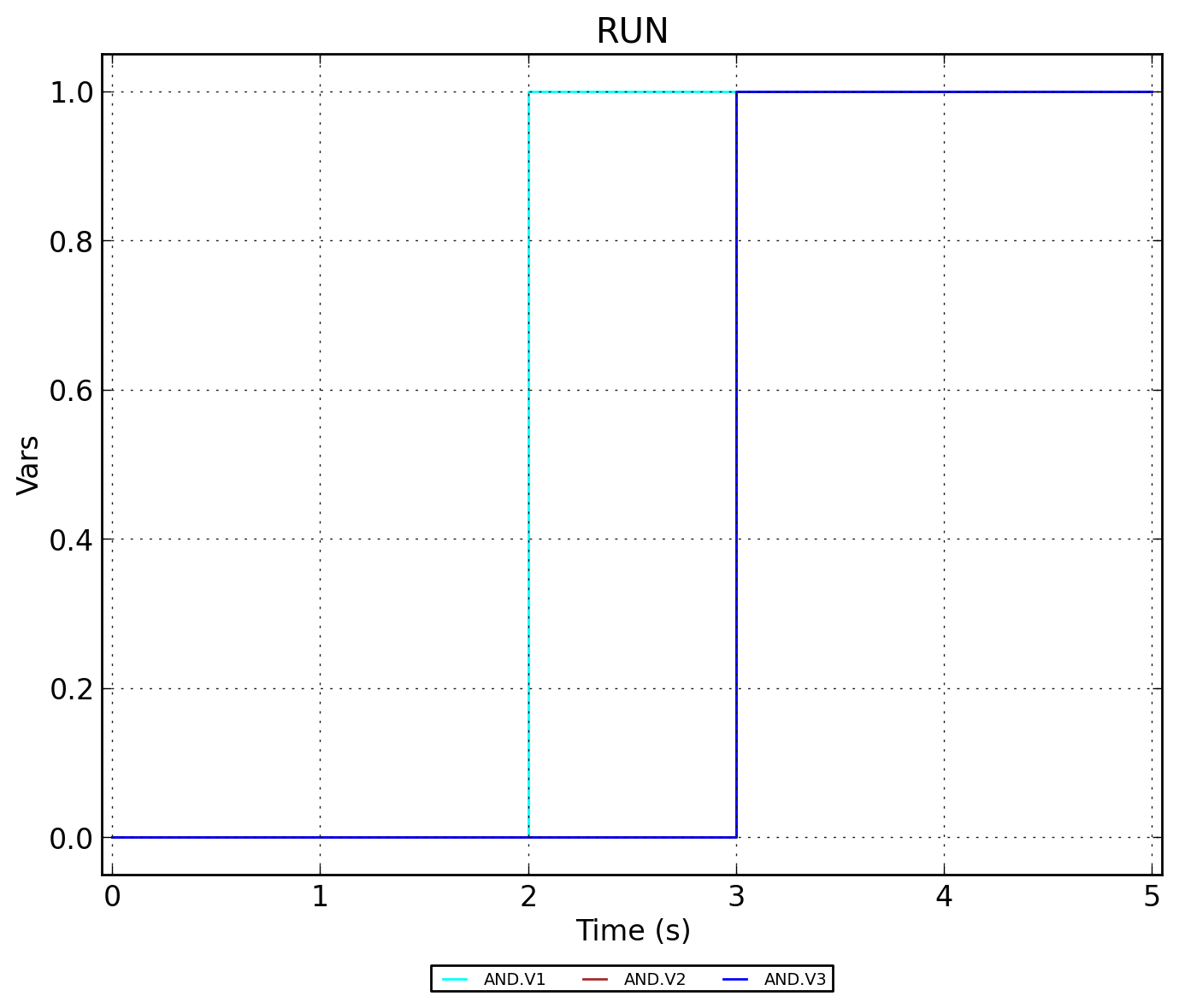

Рисунок 2 - AND.RUN

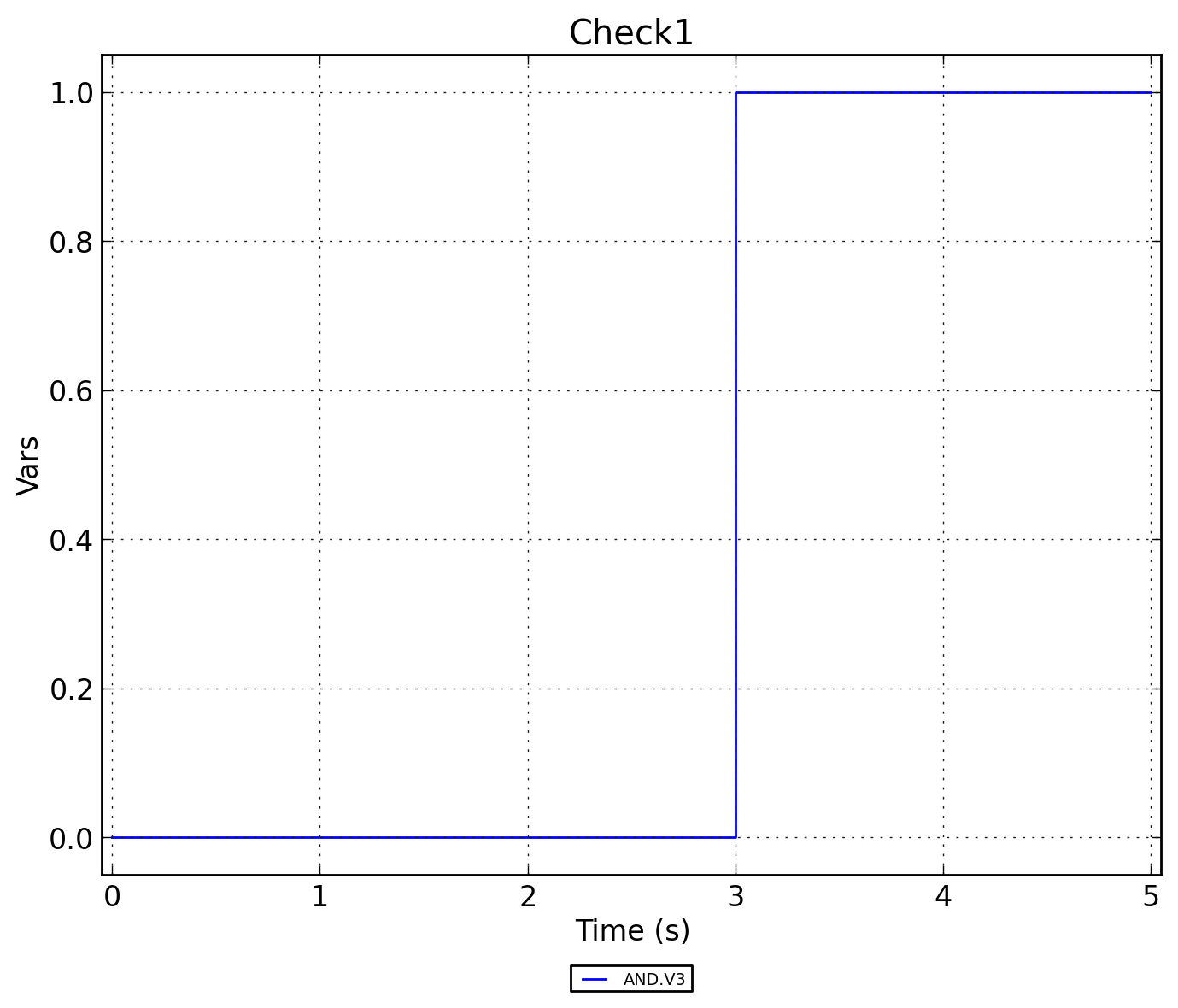

Рисунок 3 - AND.Check1
