Объект: SMGenerator

Библиотека: StateGraph

Имя на уровне решателя: SMGenerator

Аннотация: Генератор диаграммы состояний

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Error	base.real	Погрешность чувствительности входных значений
2	StartState	base.real	Начальное состояние машины состояний
3	Ta	base.real	Время удержания активного сигнала перехода

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SMGenerator
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:49:17 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Генератор диаграммы состояний (SMGenerator).

Ta - Время удержания активного сигнала перехода
Error - Погрешность чувствительности входных значений
StartState - Начальное состояние машины состояний

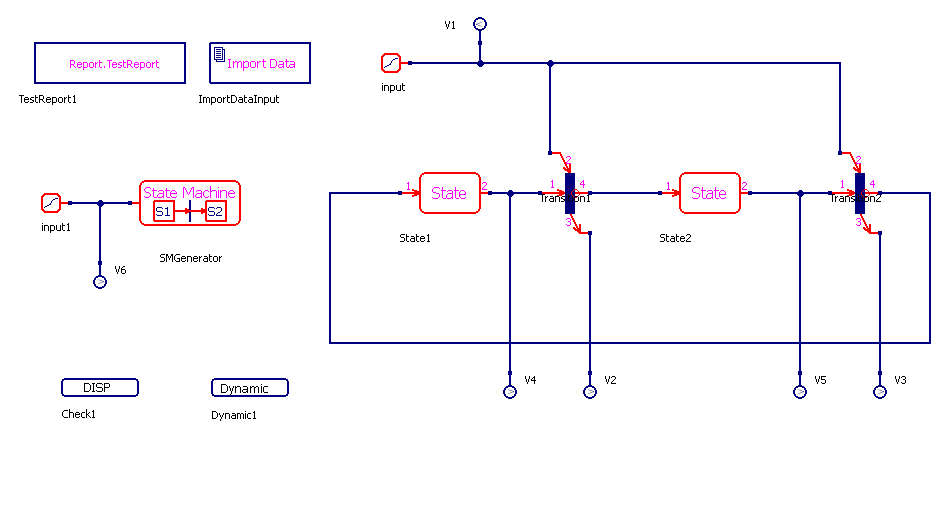

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

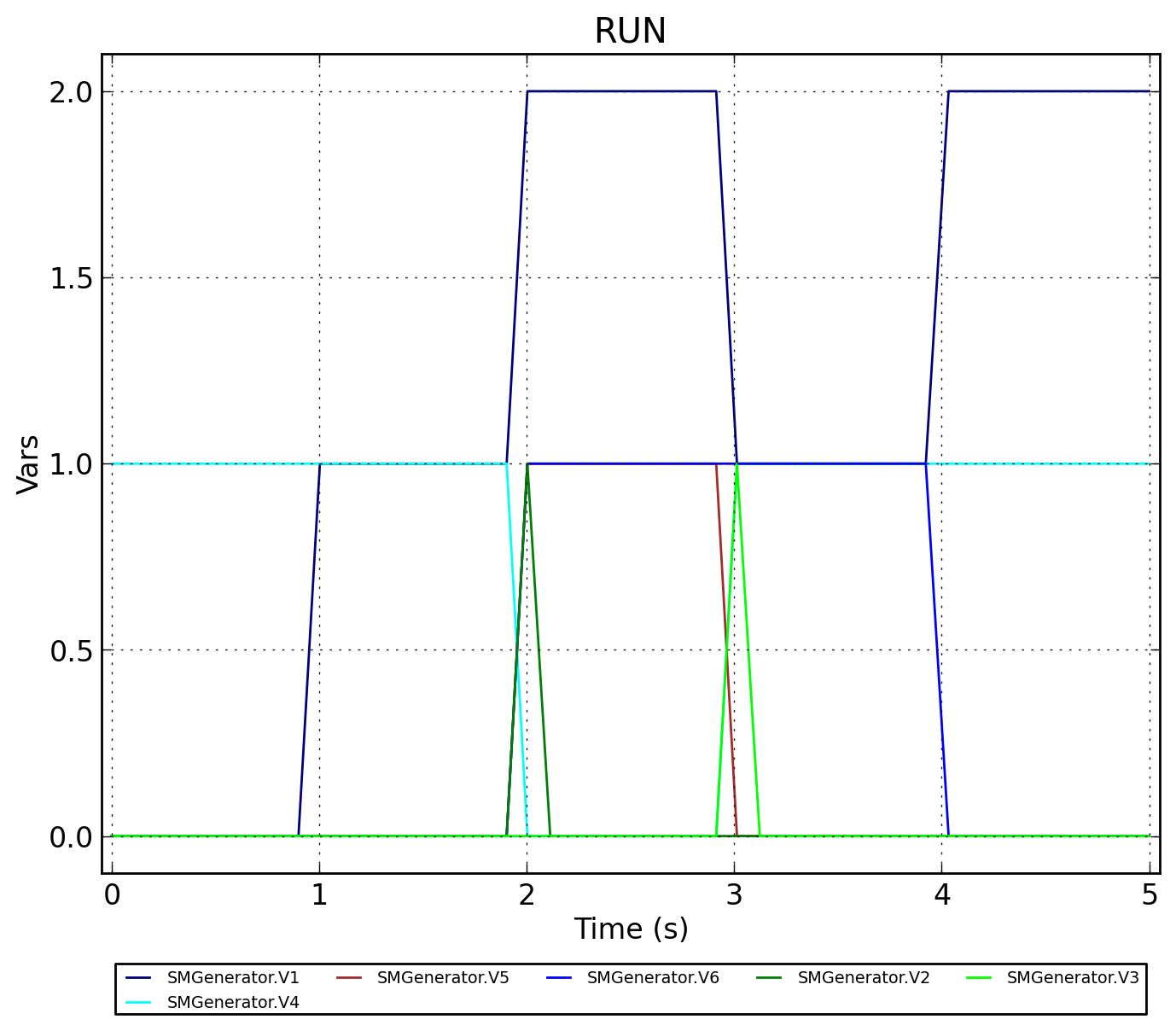

Рисунок 2 - SMGenerator.RUN

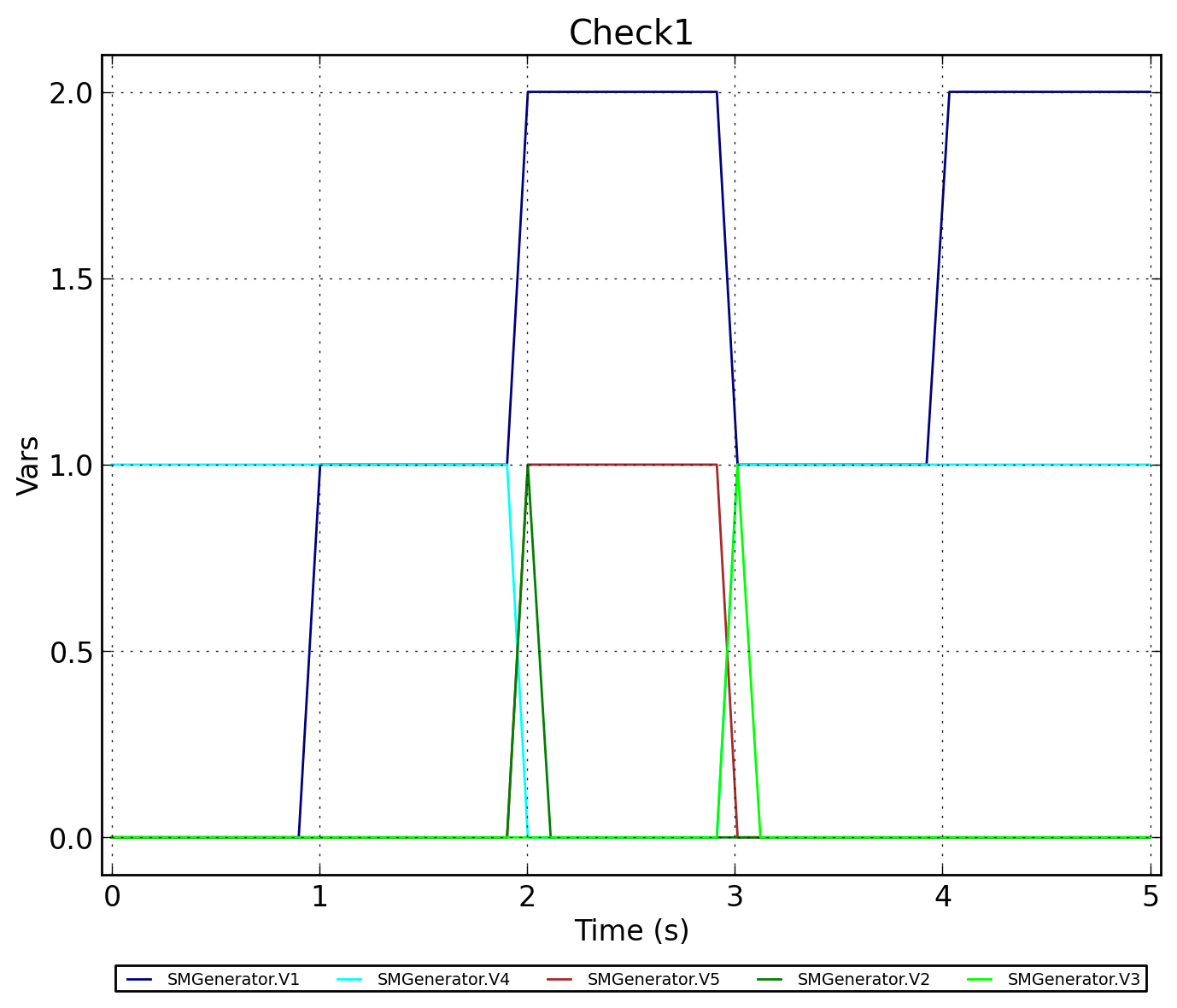

Рисунок 3 - SMGenerator.Check1
