Объект: ChangeEdge

Библиотека: StateGraph

Имя на уровне решателя: ChangeEdge

Аннотация: Объект, который реагирует на передний/задний фронт

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт (логический сигнал)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	StartInputValue	base.real	Стартовое значение входящего сигнала
2	Ta	base.real	Период, в течение которого выходной сигнал активен

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	ChangeEdge
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:50:58 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель реагирования на фронт сигнала

На вход модели подаётся сигнал — источник кусочно-линейной функции с данными,
подгружаемыми из внешнего файла. Этот сигнал является тем значением, на которое реагирует модель.
Модель отслеживает моменты изменения входного сигнала,
реагируя на передний и задний фронт.
То есть она фиксирует любое изменение сигнала, независимо от направления перепада.

Параметры модели:
StartInputValue — стартовое значение входного сигнала (в данном случае 1);
Ta — период времени, в течение которого выходной сигнал остаётся
активным после срабатывания модели (в данном случае 0.1).
Таким образом, модель реагирует на любой перепад входного сигнала. Когда такое событие обнаружено,
на выходе формируется логический сигнал, который остаётся активным в течение времени Ta.
Это обеспечивает фиксирование кратковременных изменений входного сигнала в виде активного выхода.

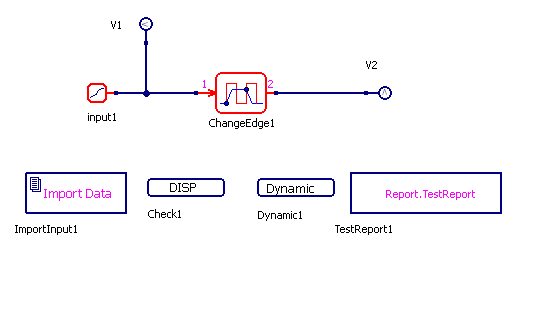

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

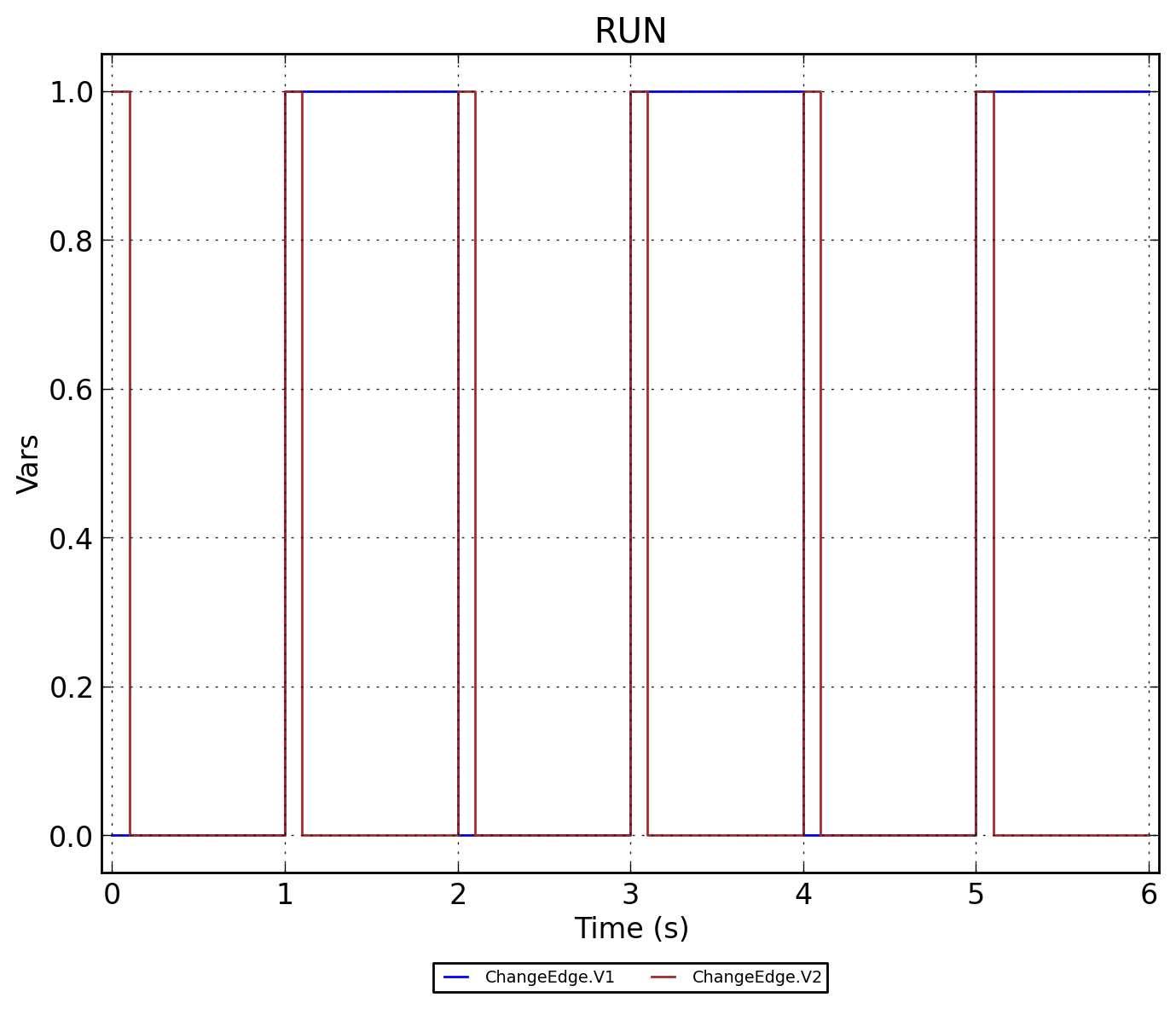

Рисунок 2 - ChangeEdge.RUN

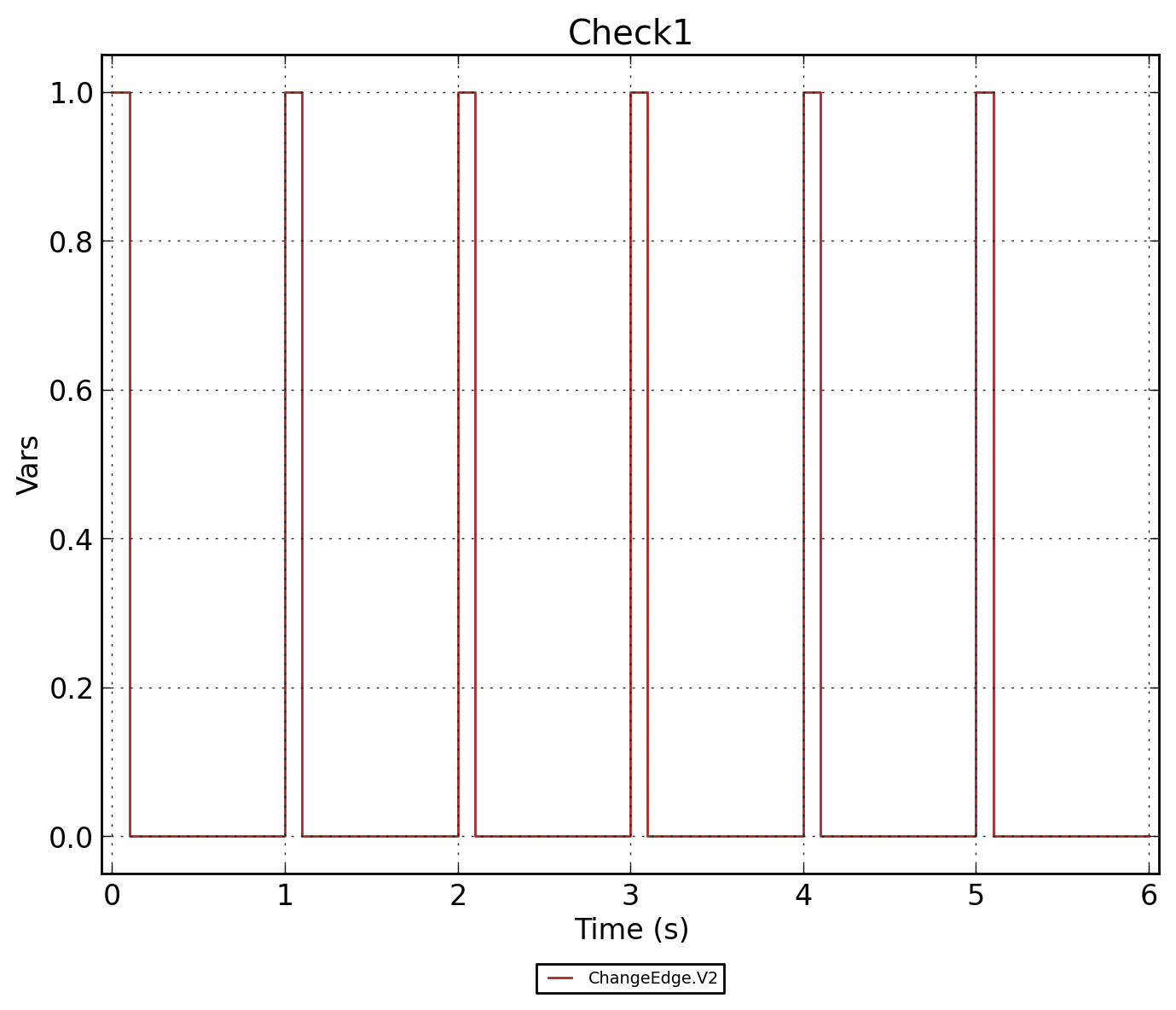

Рисунок 3 - ChangeEdge.Check1
