Объект: Less

Библиотека: StateGraph

Имя на уровне решателя: Less

Аннотация: Сравнивает входное значение с другим входным значением

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт
2	Port2	base.DOF1	Сигнальный входной порт 1
3	Port3	base.DOF1	Сигнальный входной порт 2



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Less

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:49:39 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель сравнения двух источников разности скорости (Less)

На вход модели подаются два сигнала — источника разности скорости,
 которые изменяются по синусоидному закону.

Сигнал 1:
V — амплитудное значение разницы скорости: 2.0 м/с (или радиан/с);
T — период изменения разницы скорости: 2 с;
Fi — начальная фаза: 0°;
Mu — внутренняя вязкость источника: 1·10*6 Н·с/м (или Н·с/радиан).
Сигнал 2:
V — амплитудное значение разницы скорости: 1.5 м/с (или радиан/с);
T — период изменения разницы скорости: 3 с;
Fi — начальная фаза: 180°;
Mu — внутренняя вязкость источника: 1·10*6 Н·с/м (или Н·с/радиан).

Оба сигнала поступают в объект Less,
который сравнивает входное значение одного сигнала с другим.

Параметры модели:
Сравнение выполняется по правилу: входное 1 < входное 2.
Модель формирует логический выходной сигнал в те моменты времени,
когда значение первого источника разности скорости меньше значения второго источника.
Это позволяет фиксировать периоды, когда динамика первого сигнала отстаёт от второго.

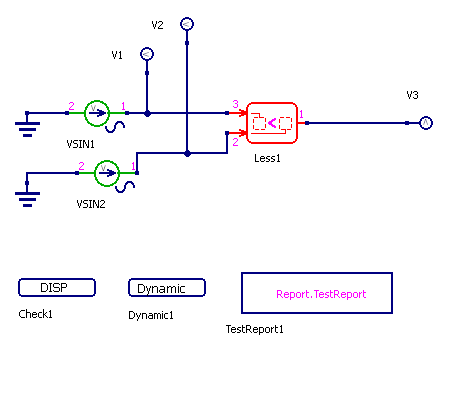

../../../../_images/Less.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

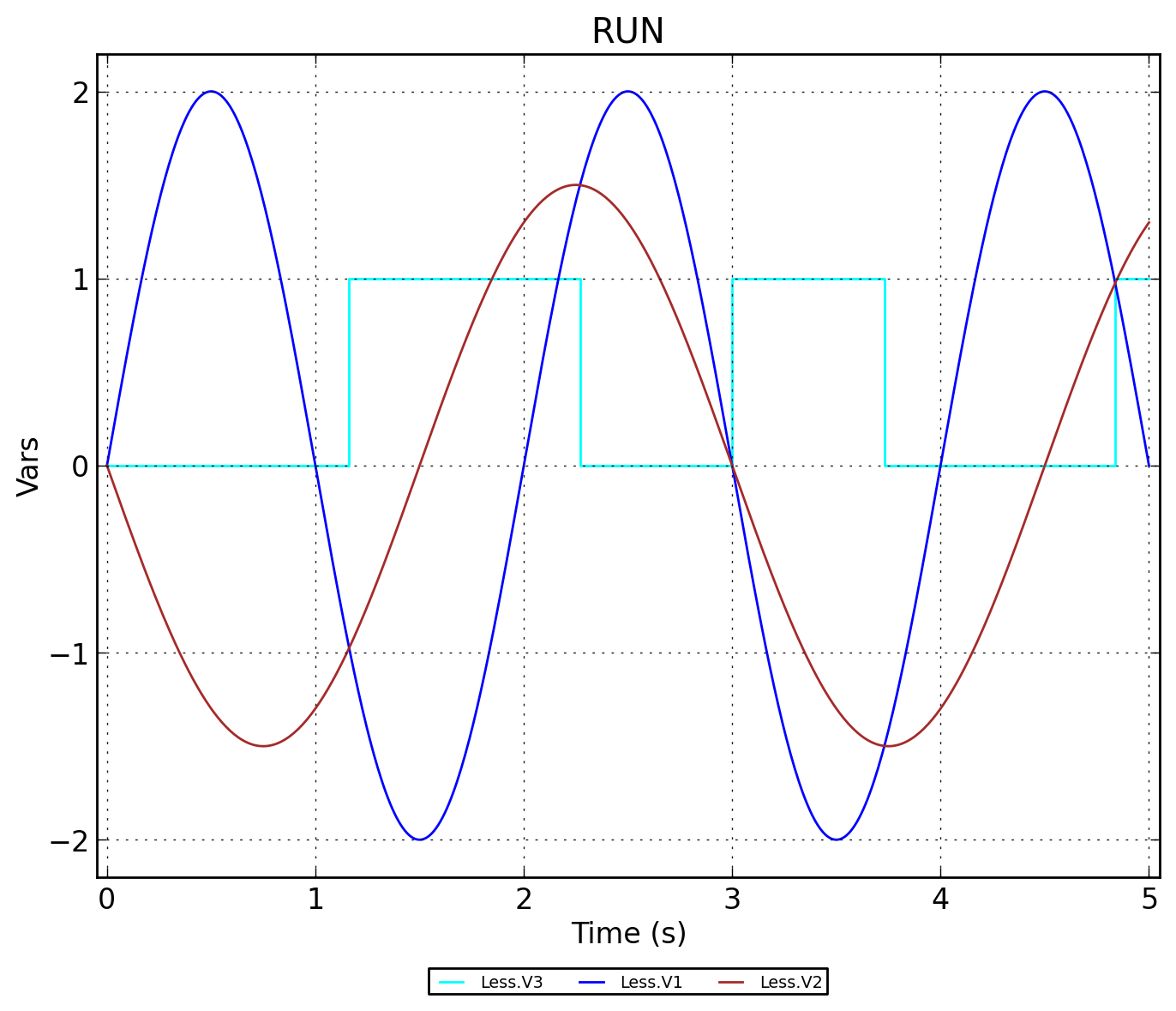

../../../../_images/Less.RUN.png — Рисунок 2 - Less.RUN

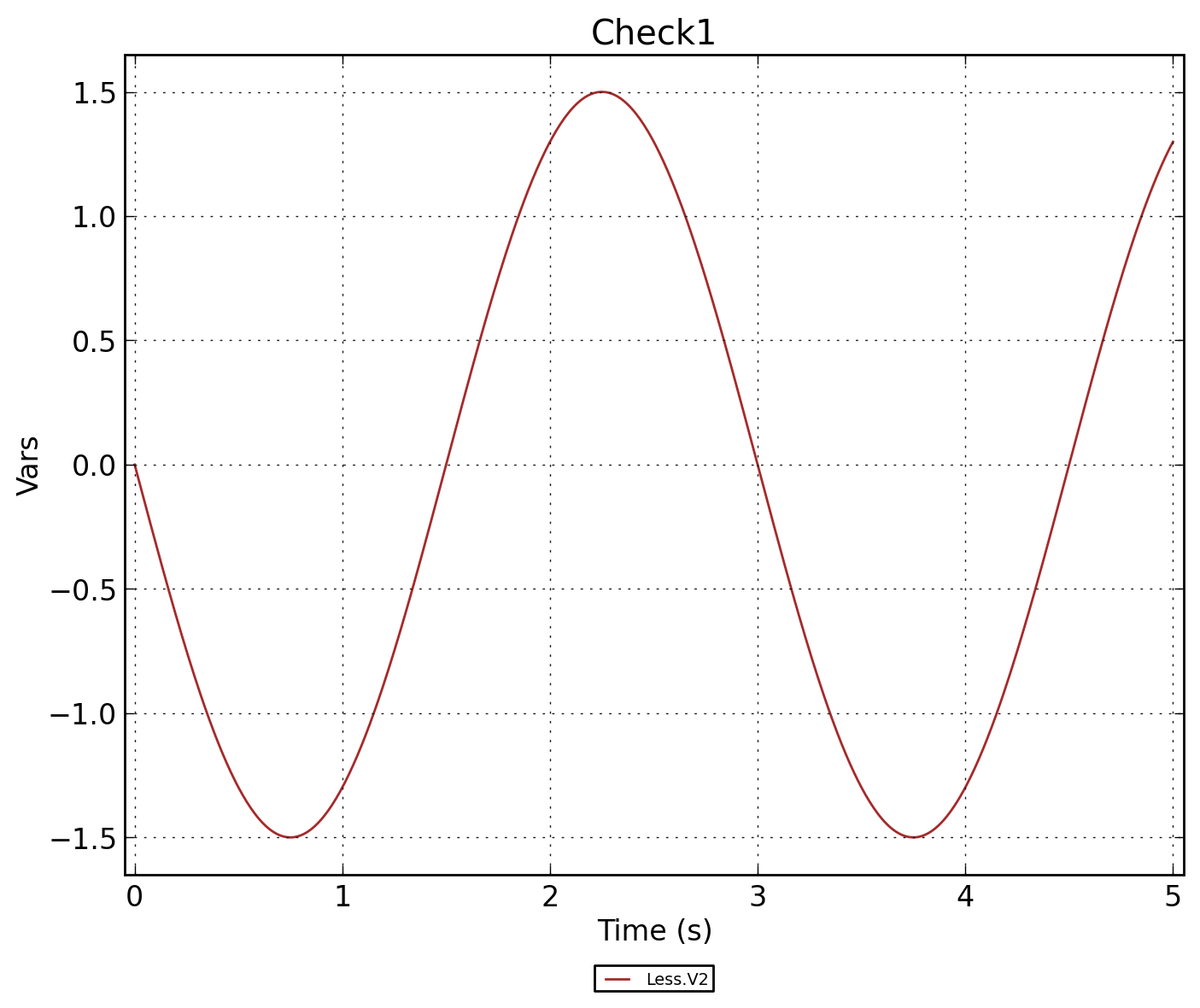

../../../../_images/Less.Check1.png — Рисунок 3 - Less.Check1
