Объект: NAND

Библиотека: StateGraph

Имя на уровне решателя: NAND

Аннотация: Логический объект НЕ-И

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный входной порт
3	Port3	base.DOF1	Сигнальный выходной порт

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	NAND
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:51:08 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель логической операции "НЕ-И (NAND)" для двух кусочно-линейных сигналов

На вход модели подаются два сигнала кусочно-линейной формы.
Сигнал 1 (по таблице):
0, 0, 1, 0, 1, 1, 2, 1, 2, 0, 3, 0, 3, 1, 6, 1
Сигнал 2 (по таблице):
0, 0, 1, 0, 1, 1, 6, 1

Оба сигнала поступают в логический объект "НЕ-И (NAND)",
который выполняет логическую операцию НЕ-И над входными сигналами.

Параметры модели:
Объект формирует логический выходной сигнал по правилу: выход истина (1),
если не выполняется условие И между входными сигналами
(т.е. выход ложь только если оба сигнала одновременно активны/равны 1).

Таким образом, модель фиксирует логические состояния двух входных сигналов,
выдавая обратное значение операции И на выходе.

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

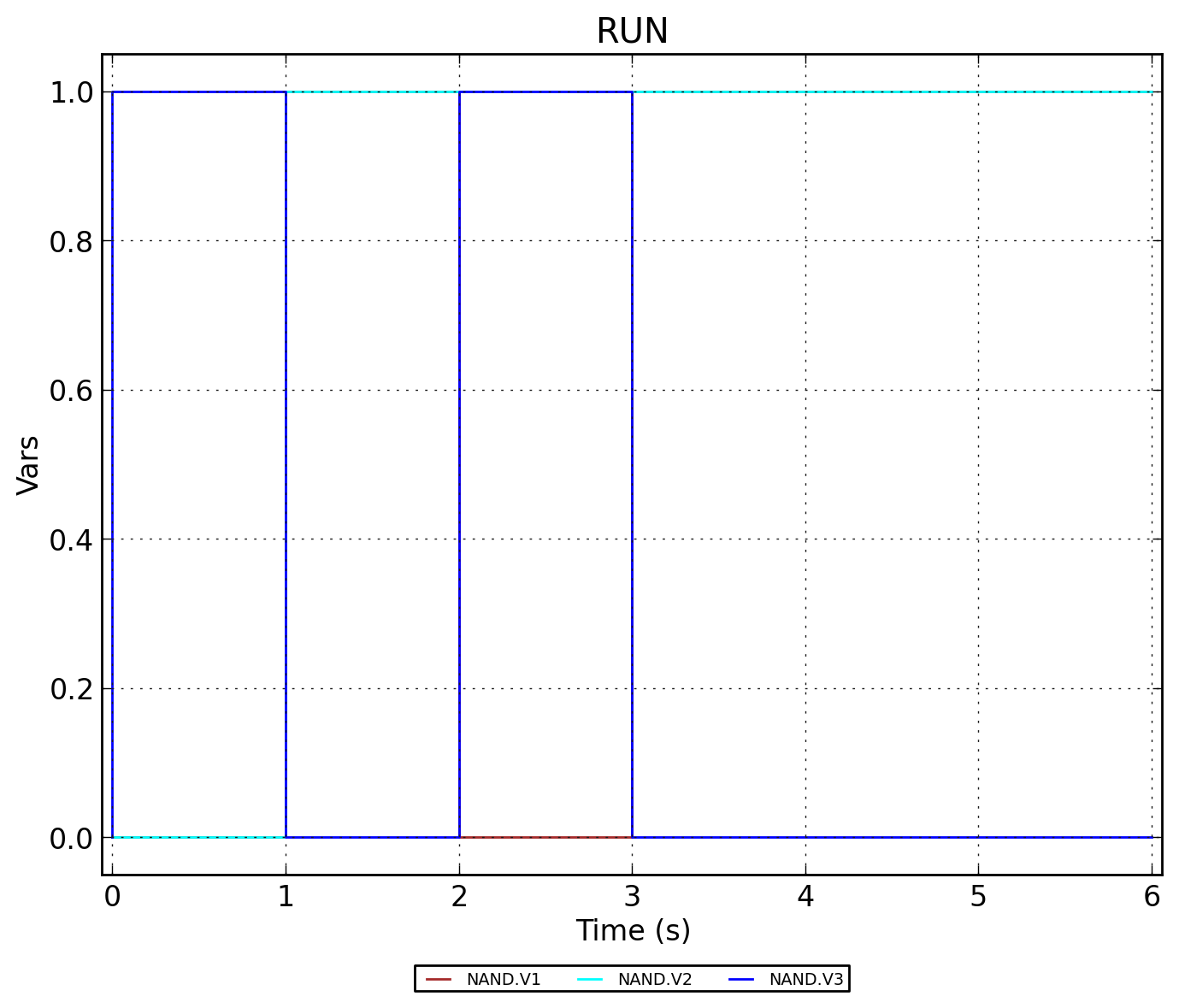

Рисунок 2 - NAND.RUN

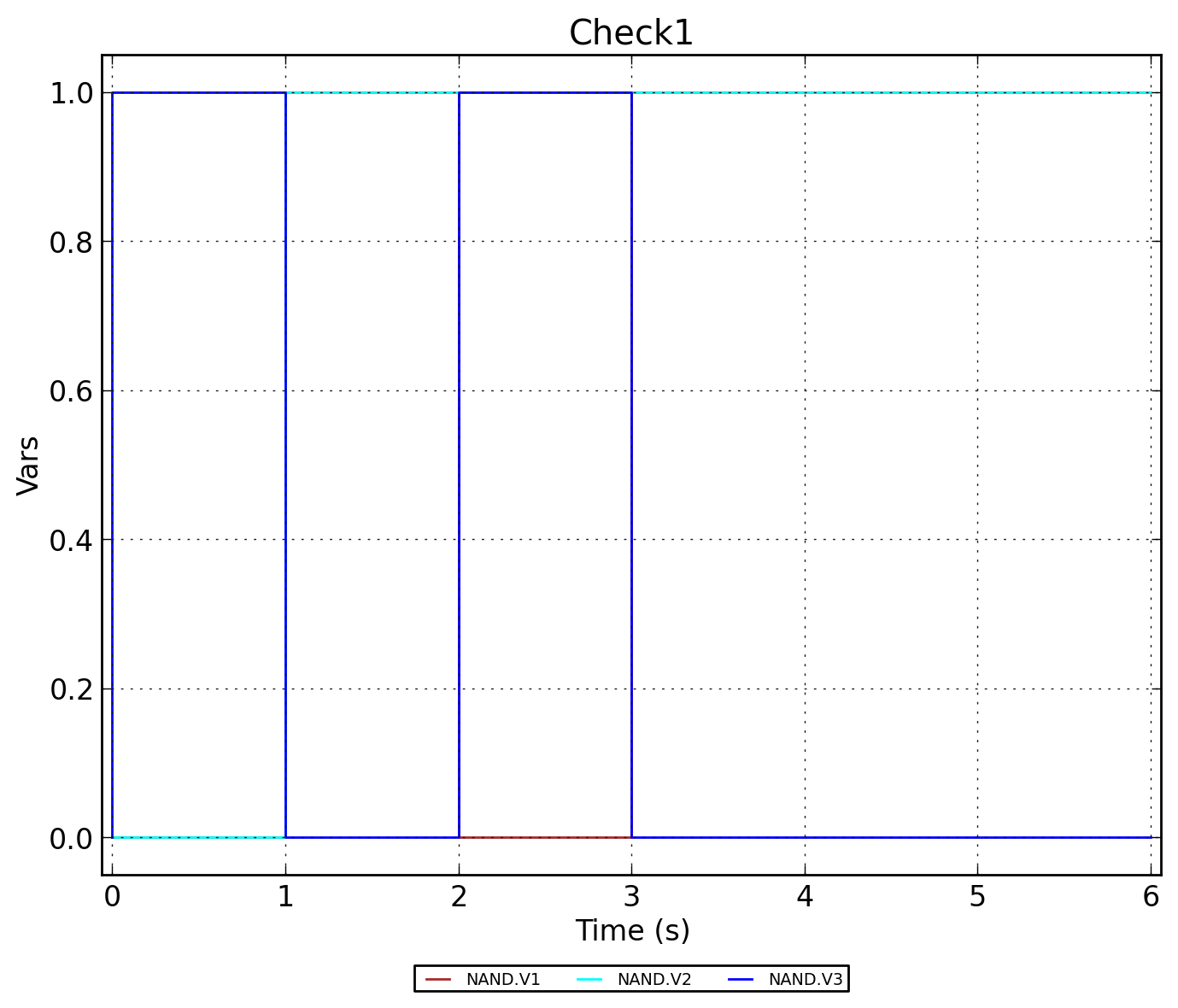

Рисунок 3 - NAND.Check1
