Объект: XOR

Библиотека: StateGraph

Имя на уровне решателя: XOR

Аннотация: Логический объект Исключающее ИЛИ

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный входной порт
3	Port3	base.DOF1	Сигнальный выходной порт



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

XOR

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:50:39 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель логической операции "Исключающее ИЛИ (XOR)" для двух кусочно-линейных сигналов

На вход модели подаются два сигнала кусочно-линейной формы,
данные которых импортируются из внешних источников.

Оба сигнала поступают в логический объект "Исключающее ИЛИ (XOR)",
который выполняет логическую операцию XOR над входными сигналами.

Параметры модели:
Объект формирует логический выходной сигнал по правилу: выход истина (1),
если только один из входных сигналов активен (1);
выход ложь (0), если оба входа одновременно равны 0 или 1.

Таким образом, модель фиксирует логические состояния двух входных сигналов
и выдаёт результат операции исключающего ИЛИ на выходе.

../../../../_images/XOR.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

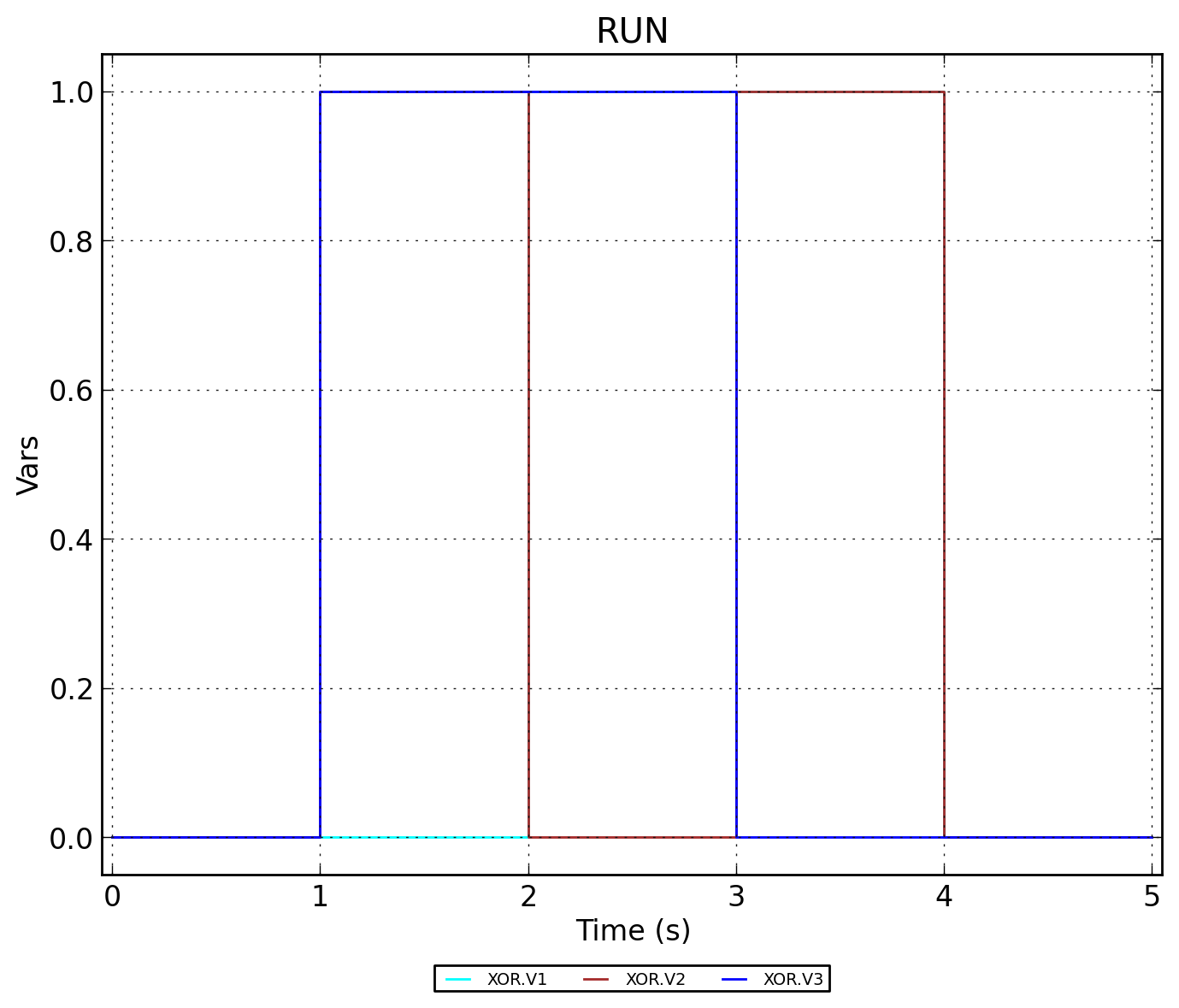

../../../../_images/XOR.RUN.png — Рисунок 2 - XOR.RUN

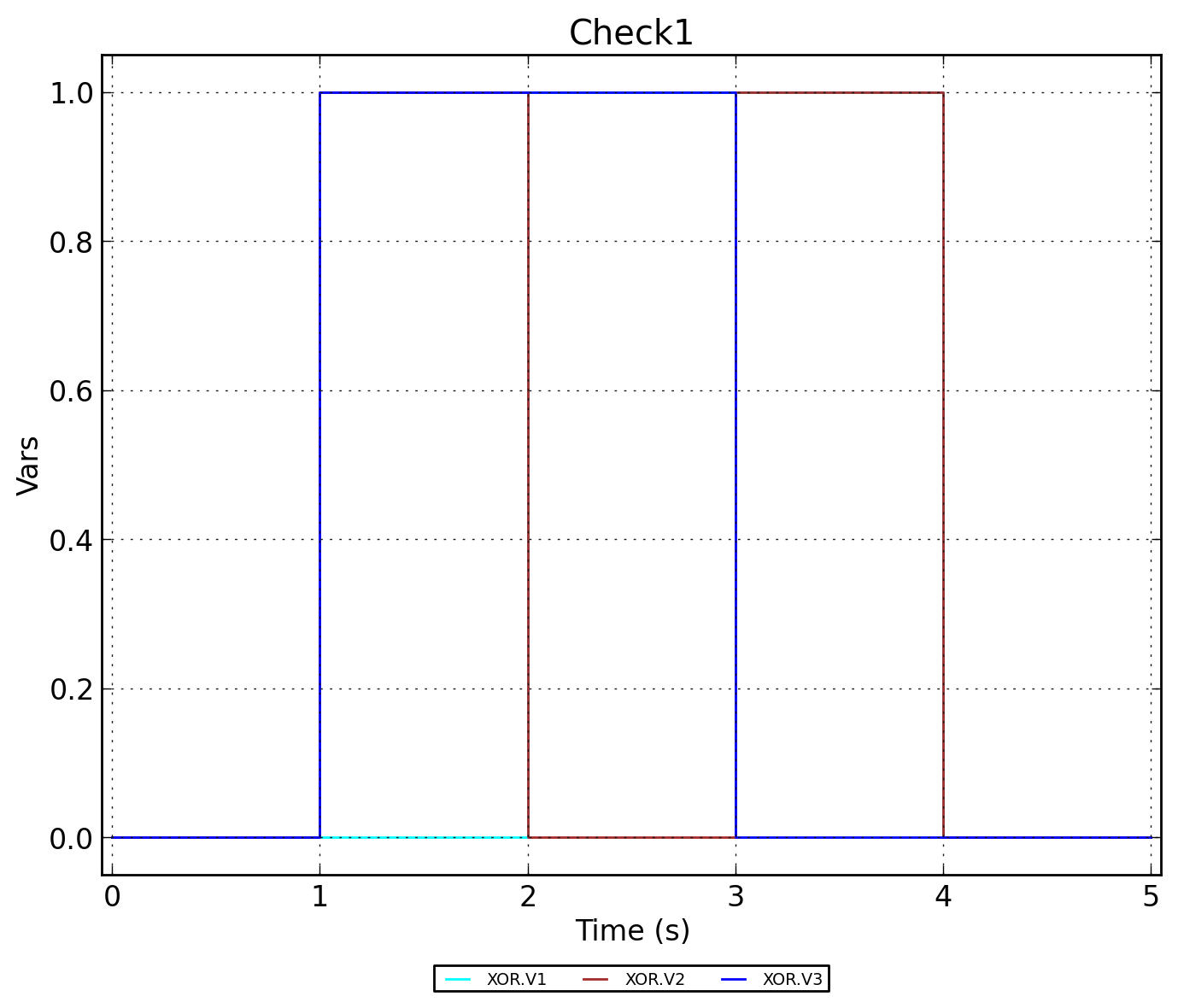

../../../../_images/XOR.Check1.png — Рисунок 3 - XOR.Check1
