Объект: LessEqualThreshold

Библиотека: StateGraph

Имя на уровне решателя: LessEqualThreshold

Аннотация: Сравнивает входное значение с пороговым

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт
2	Port2	base.DOF1	Сигнальный входной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Threshold	base.real	Пороговое значение



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

LessEqualThreshold

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:50:14 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель сравнения входного сигнала с пороговым значением

На вход модели подаётся источник разности скорости,
который изменяется по синусоидному закону.

Параметры сигнала:
V — амплитудное значение разницы скорости: 2.0 м/с (или радиан/с);
T — период изменения разницы скорости: 2 с.
Сигнал поступает в модель,
которая сравнивает входное значение с пороговым.

Параметры модели:
Threshold — пороговое значение для сравнения (в данном случае −2);
Сравнение выполняется по правилу: входное ≤ пороговое.

Модель формирует логический выходной сигнал,
когда входное значение достигает или опускается ниже порога Threshold.
Это позволяет фиксировать моменты, когда скорость
становится критически низкой относительно заданного порога.

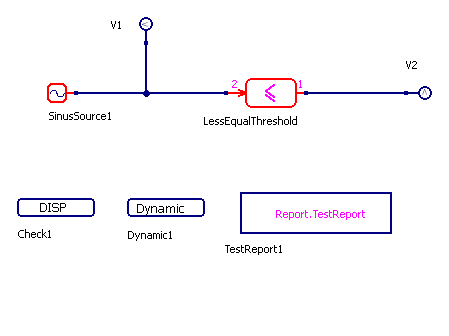

../../../../_images/LessEqualThreshold.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/LessEqualThreshold.RUN.png — Рисунок 2 - LessEqualThreshold.RUN

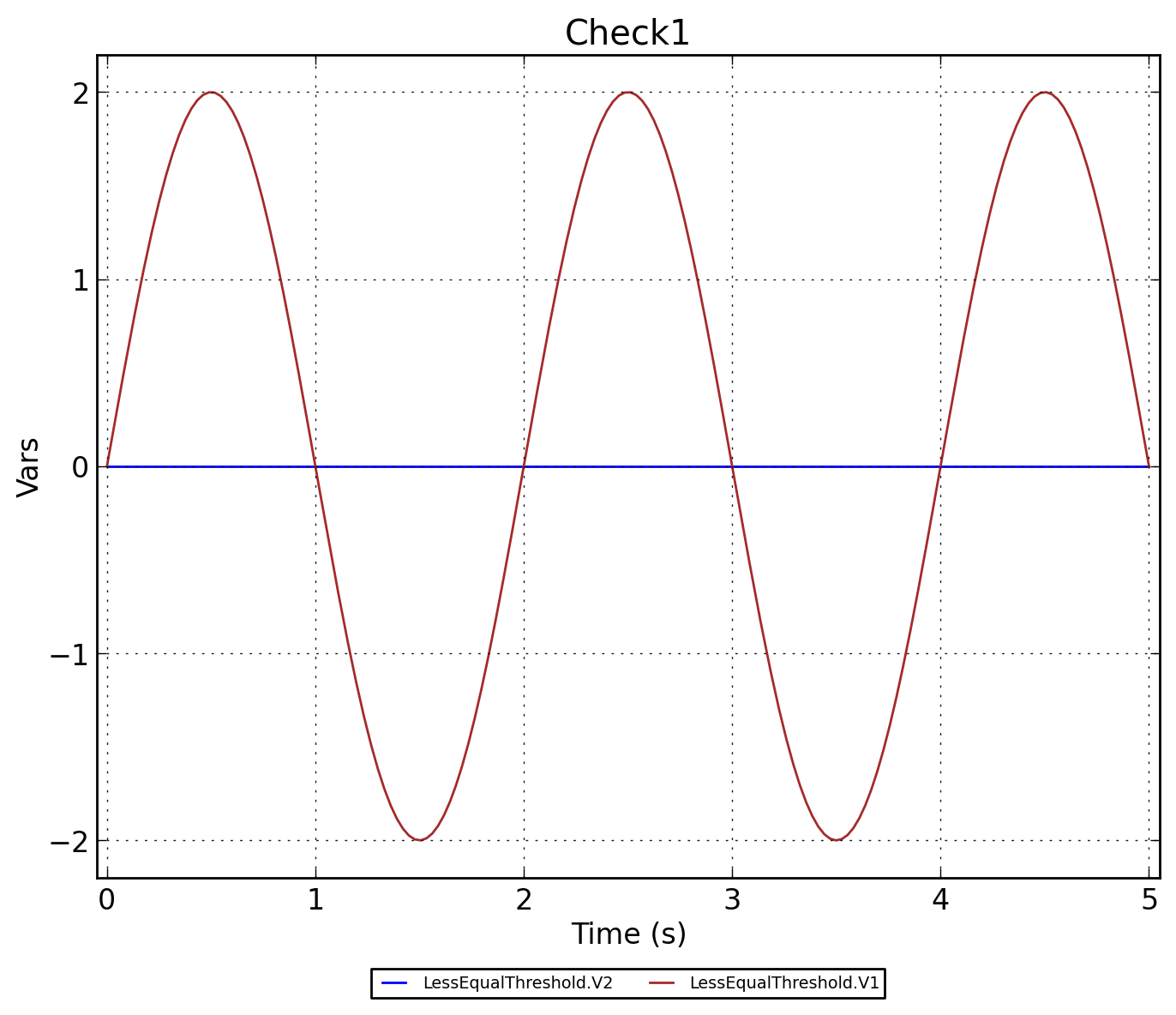

../../../../_images/LessEqualThreshold.Check1.png — Рисунок 3 - LessEqualThreshold.Check1
