Модель: SSCM

Библиотека: StateGraph

Имя на уровне решателя: SSCM

Аннотация: Простая модель диаграммы состояний

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (флаг включенной или выключенной машины)
2	Port2	base.DOF1	Сигнальный входной порт (вход текущего условия)
3	Port3	base.DOF1	Сигнальный выходной порт (номер текущего состояния)
4	Port4	base.DOF1	Сигнальный выходной порт (сигнал перехода в новое состояние)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание
1	Error	base.real	Погрешность чувствительности входных значений
2	IsActive	base.real	Флаг активности машины
3	S0_	base.real	Начальное состояние машины
4	Ta	base.real	Время удержания активного сигнала перехода
5	TruthTable	base.real	Таблица переходов
6	Ts	base.real	Время перехода состояния



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

SSCM

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:50:27 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Простая модель диаграммы состояний (SSCM).

Ts - Время перехода состояния
Ta - Время удержания активного сигнала перехода
IsActive - Флаг активности машины
S0 - Начальное состояние машины
Error - Погрешность чувствительности входных значений
TruthTable - Таблица переходов

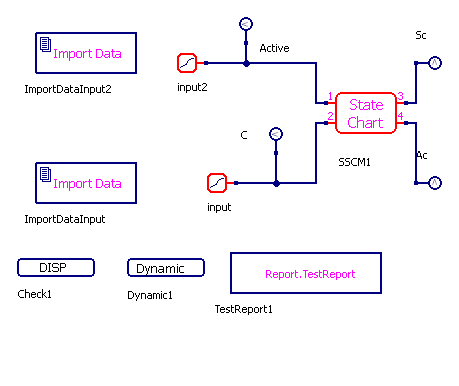

../../../../_images/SSCM.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

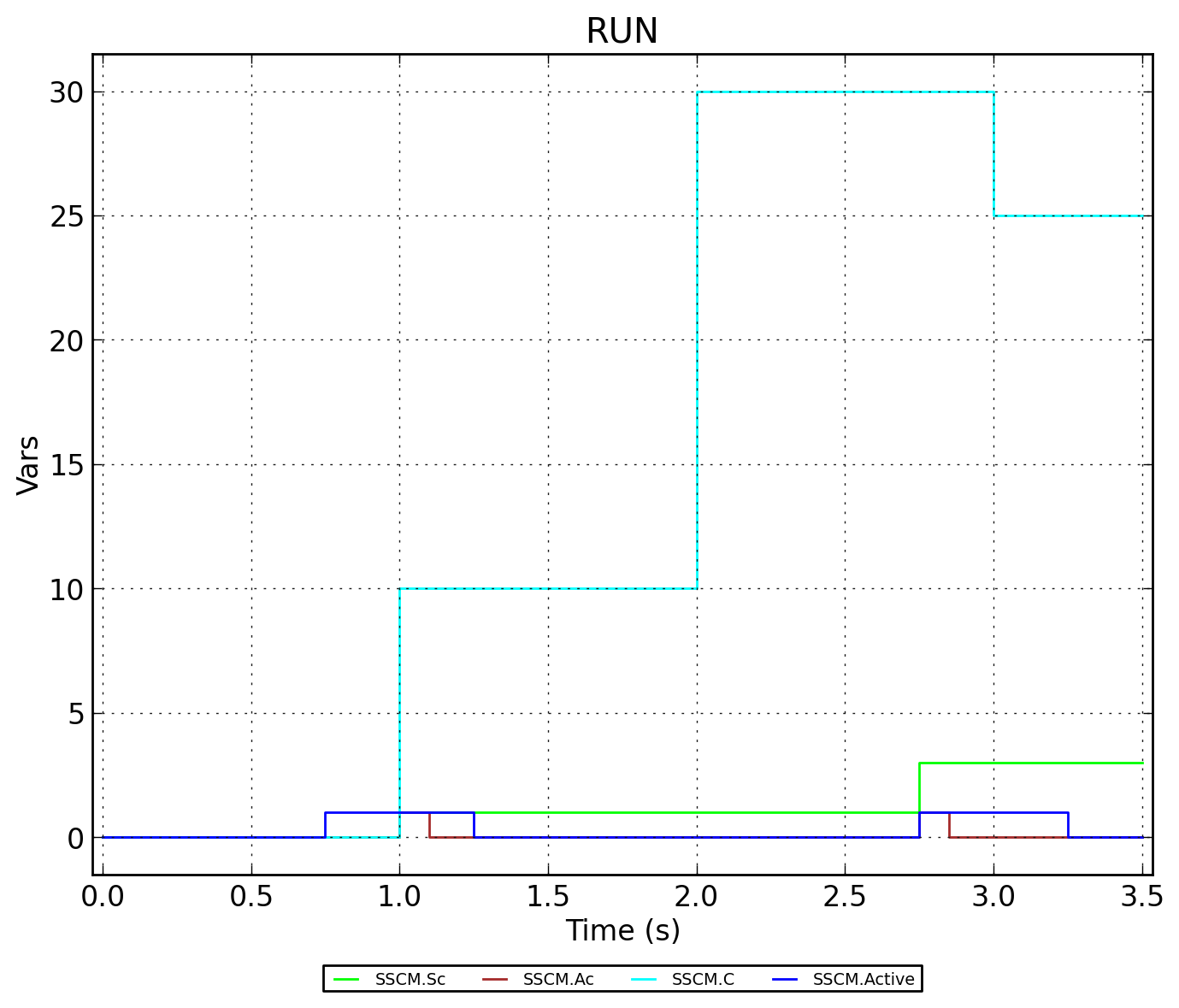

../../../../_images/SSCM.RUN.png — Рисунок 2 - SSCM.RUN

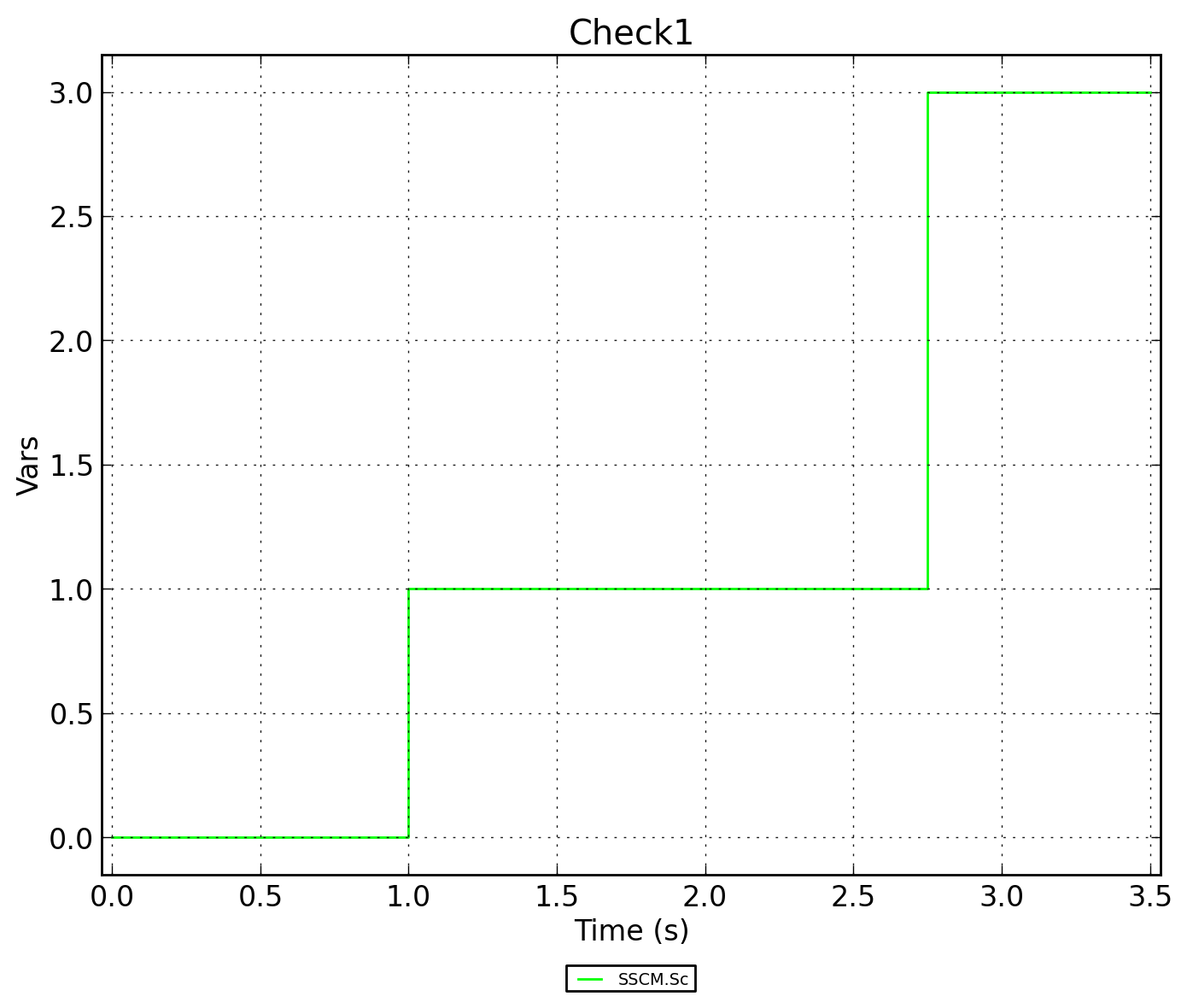

../../../../_images/SSCM.Check1.png — Рисунок 3 - SSCM.Check1
