Модель: Timer

Библиотека: StateGraph

Имя на уровне решателя: TM

Аннотация: Модель таймера

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Stub	base.real	Заглушка

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Timer
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:48:57 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель таймера

В системе используется источник сигнала в виде кусочно-линейной функции,
данные для которой подгружаются из внешнего файла.
Такой сигнал формирует входные импульсы, которые подаются на модель таймера.
Модель таймера начинает отсчёт времени в момент появления входного импульса.
Пока на входе присутствует активный сигнал, таймер увеличивает своё значение и показывает,
сколько времени прошло с момента начала импульса.
Когда входной сигнал прекращается, значение таймера сбрасывается.
Параметр модели:
Stub — заглушка, служебный параметр, который используется для настройки или тестирования модели.
По результатам работы видно, что таймер корректно реагирует на входные импульсы.
В момент появления сигнала начинается рост выходного значения —
таймер начинает отсчитывать время.
Когда импульс заканчивается, значение таймера обнуляется
и при следующем импульсе отсчёт начинается заново.
График показывает, что модель стабильно и правильно определяет длительность
каждого входного импульса, что подтверждает корректную работу таймера.

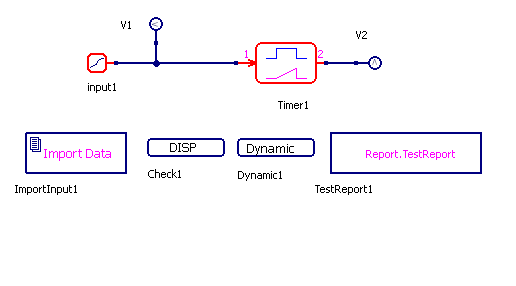

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Timer.RUN

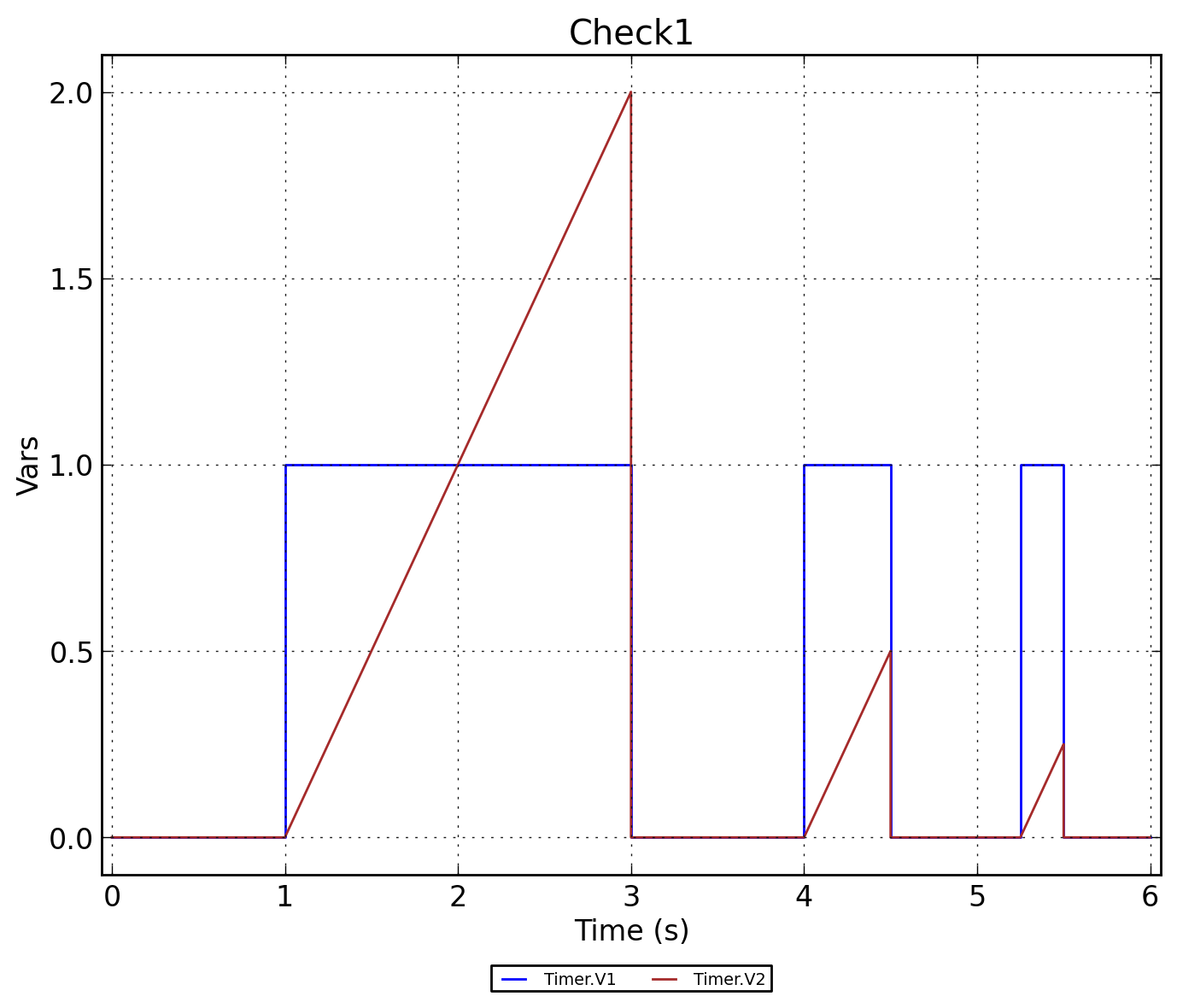

Рисунок 3 - Timer.Check1
