Объект: LessEqual

Библиотека: StateGraph

Имя на уровне решателя: LessEqual

Аннотация: Сравнивает входное значение с другим входным значение

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт
2	Port2	base.DOF1	Сигнальный входной порт 1
3	Port3	base.DOF1	Сигнальный входной порт 2



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

LessEqual

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:48:27 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель сравнения двух сигналов
На вход модели подаются два сигнала, оба изменяются по синусоидному закону:
Сигнал 1: амплитуда 2, период 2 с;
Сигнал 2: амплитуда 2, период 1 с.
Оба сигнала поступают в модель, которая сравнивает одно входное значение с другим.

Параметры модели:
Сравнение выполняется по правилу: входное 1 ≤ входное 2.

Модель формирует логический выходной сигнал в те моменты времени,
 когда значение первого сигнала меньше или равно значению второго сигнала.
 Это позволяет фиксировать моменты, когда первый сигнал не превышает второй.

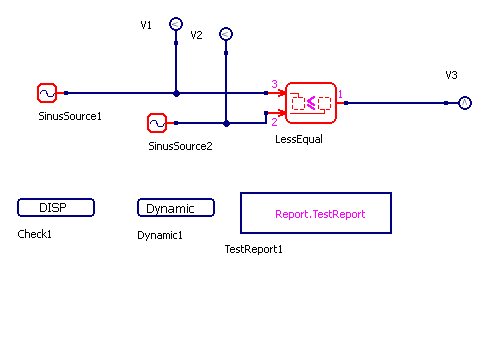

../../../../_images/LessEqual.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

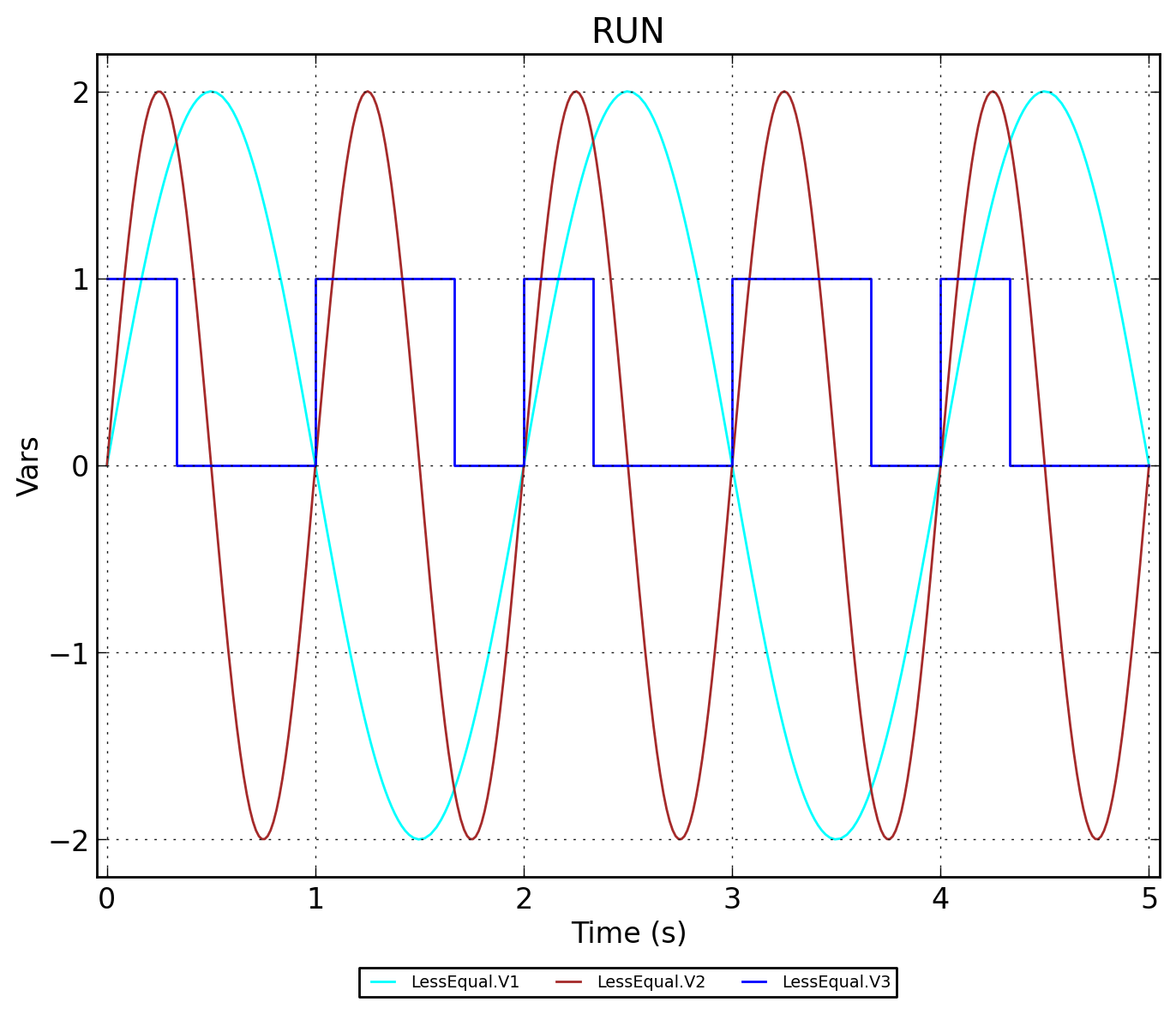

../../../../_images/LessEqual.RUN.png — Рисунок 2 - LessEqual.RUN

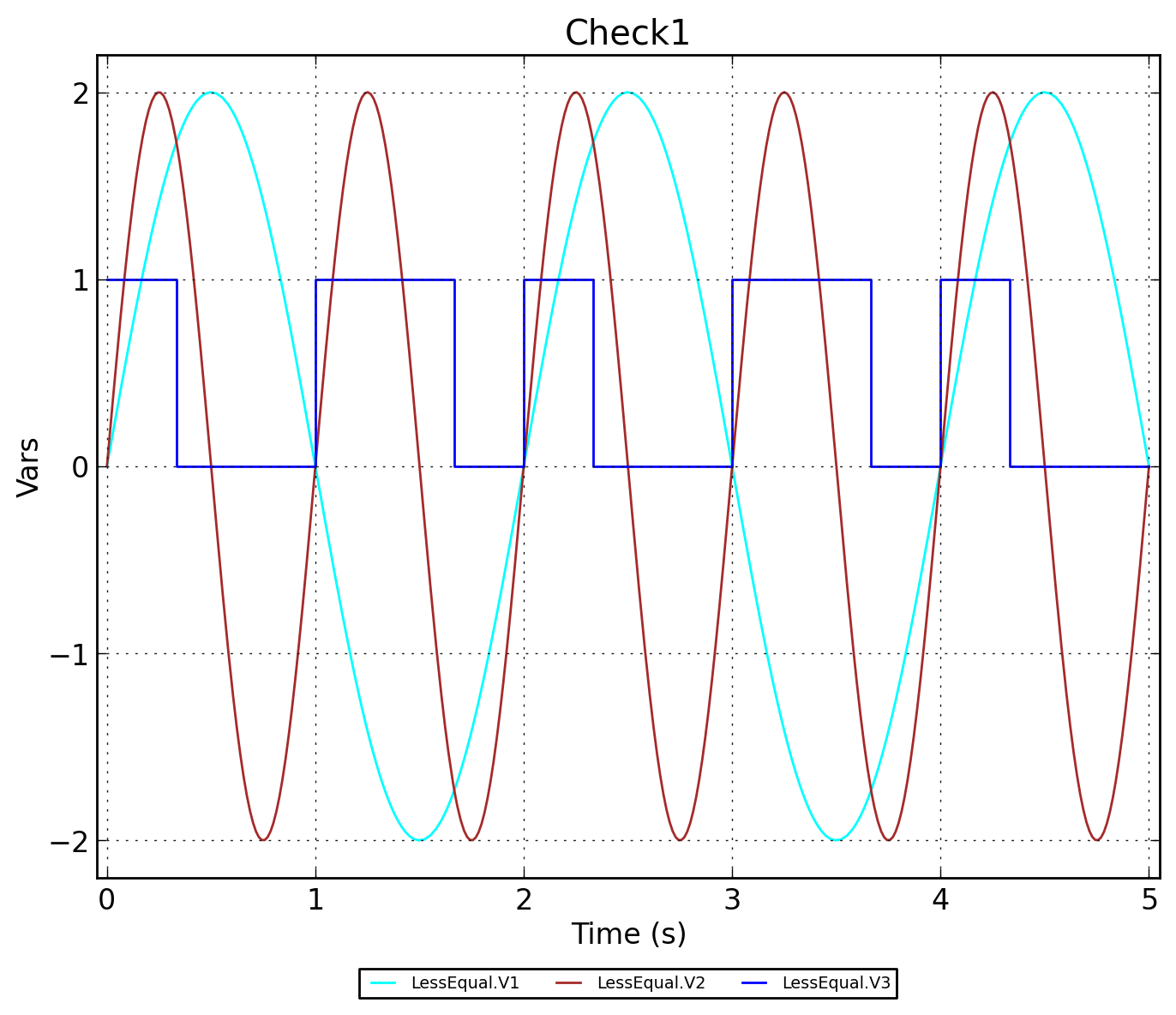

../../../../_images/LessEqual.Check1.png — Рисунок 3 - LessEqual.Check1
