Объект: LessThreshold

Библиотека: StateGraph

Имя на уровне решателя: LessThreshold

Аннотация: Сравнивает входное значение с пороговым

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт
2	Port2	base.DOF1	Сигнальный входной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Threshold	base.real	Пороговое значение



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

LessThreshold

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:51:17 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель сравнения синусоидального сигнала с порогом (LessThreshold)

На вход модели подаётся сигнал, который изменяется по синусоидному закону. Параметры сигнала:
A — амплитудное значение: 2;
T — период изменения сигнала: 2 с.

Сигнал поступает в объект LessThreshold, который сравнивает входное значение с пороговым.

Параметры модели:
Threshold — пороговое значение для сравнения (в данном случае −1);
Сравнение выполняется по правилу: входное < пороговое.
Модель формирует логический выходной сигнал в те моменты,
когда входной сигнал опускается ниже порога Threshold.
Это позволяет фиксировать моменты, когда сигнал становится меньше критически заданного значения.

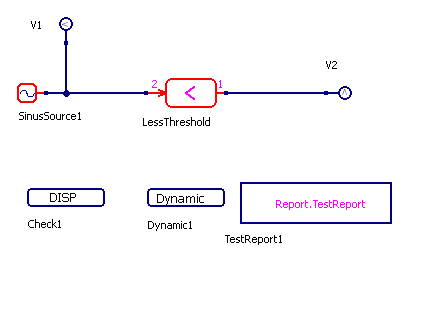

../../../../_images/LessThreshold.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/LessThreshold.RUN.png — Рисунок 2 - LessThreshold.RUN

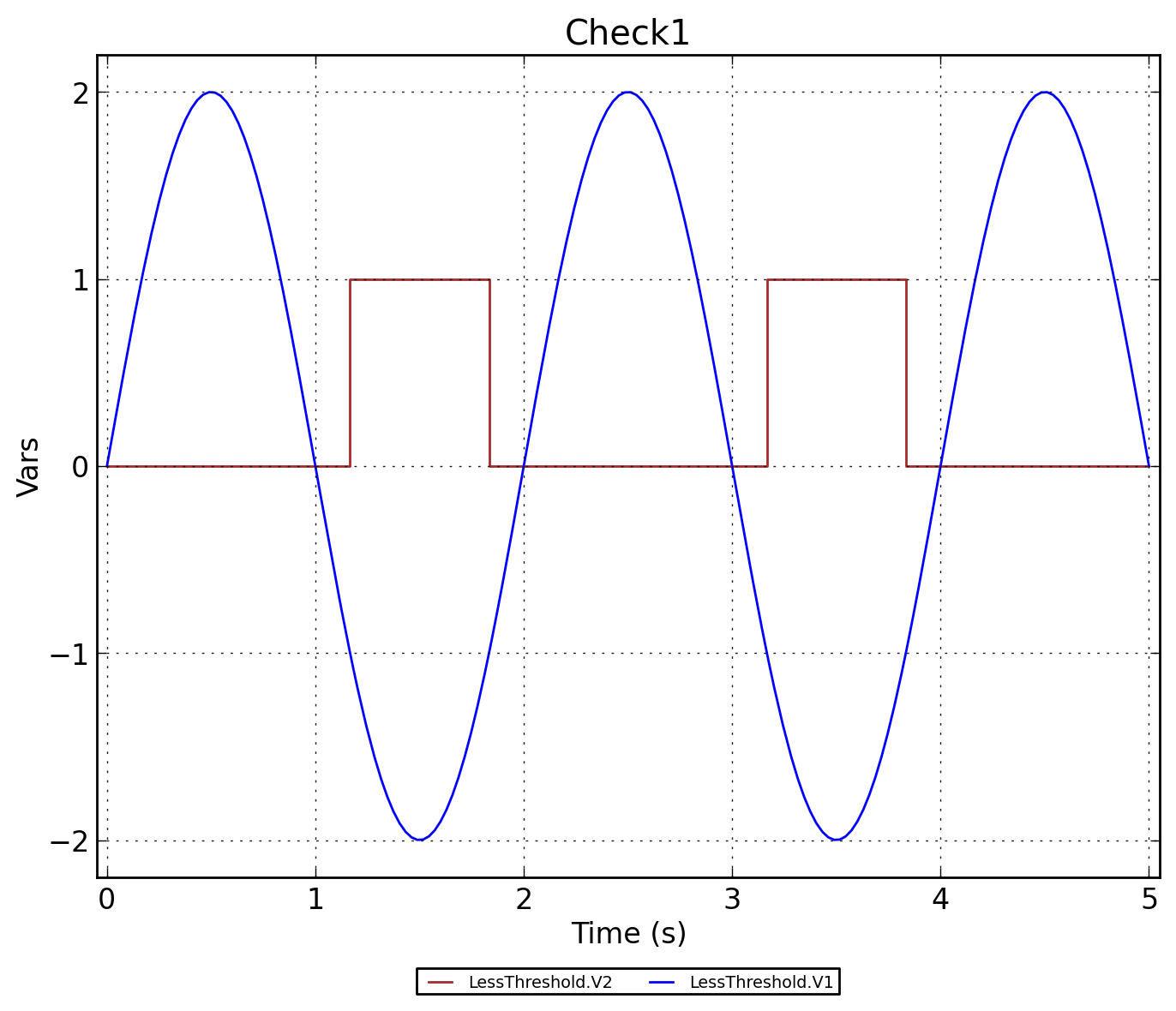

../../../../_images/LessThreshold.Check1.png — Рисунок 3 - LessThreshold.Check1
