Объект: Greater

Библиотека: StateGraph

Имя на уровне решателя: Greater

Аннотация: Сравнивает входное значение с другим входным значение

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт
2	Port2	base.DOF1	Сигнальный входной порт 1
3	Port3	base.DOF1	Сигнальный входной порт 2



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Greater

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:47:09 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель сравнения двух сигналов (синусоидального сигнала с постоянным сигналом)

На вход модели подаются два сигнала:
Сигнал 1: синусоидальный сигнал с амплитудой 2 и периодом 1 с;
Сигнал 2: постоянный сигнал с константным значением 0.
Оба сигнала поступают в модель, которая сравнивает одно входное значение с другим.

Параметры модели:
Сравнение выполняется по правилу: входное 1 > входное 2.
Модель формирует логический выходной сигнал в те моменты времени,
когда синусоидальный сигнал превышает значение постоянного сигнала.
Это позволяет фиксировать моменты, когда динамический сигнал
преобладает над опорным константным значением.

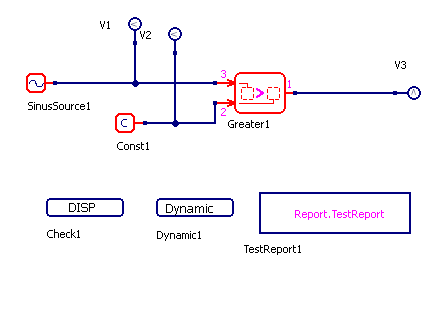

../../../../_images/Greater.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

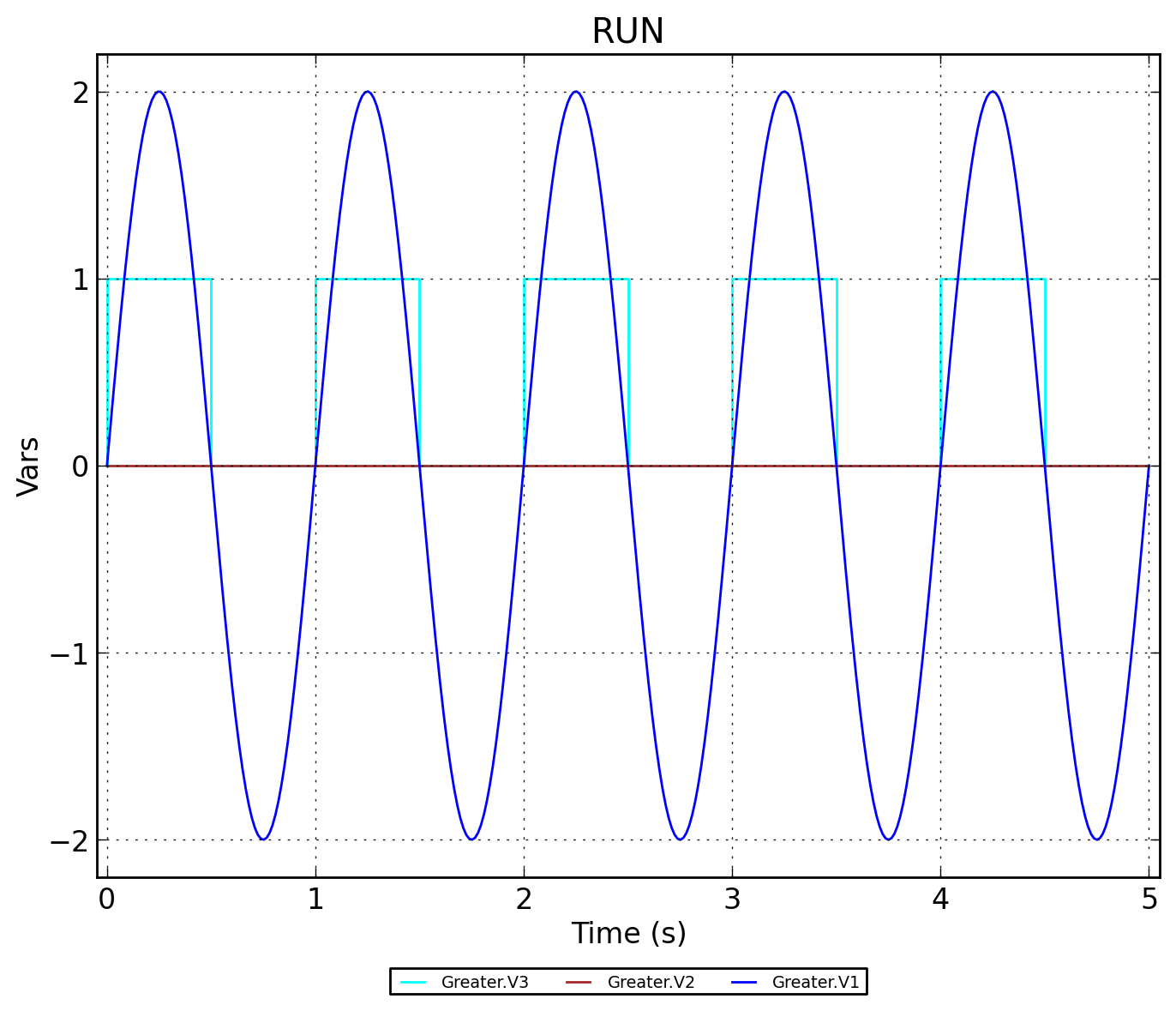

../../../../_images/Greater.RUN.png — Рисунок 2 - Greater.RUN

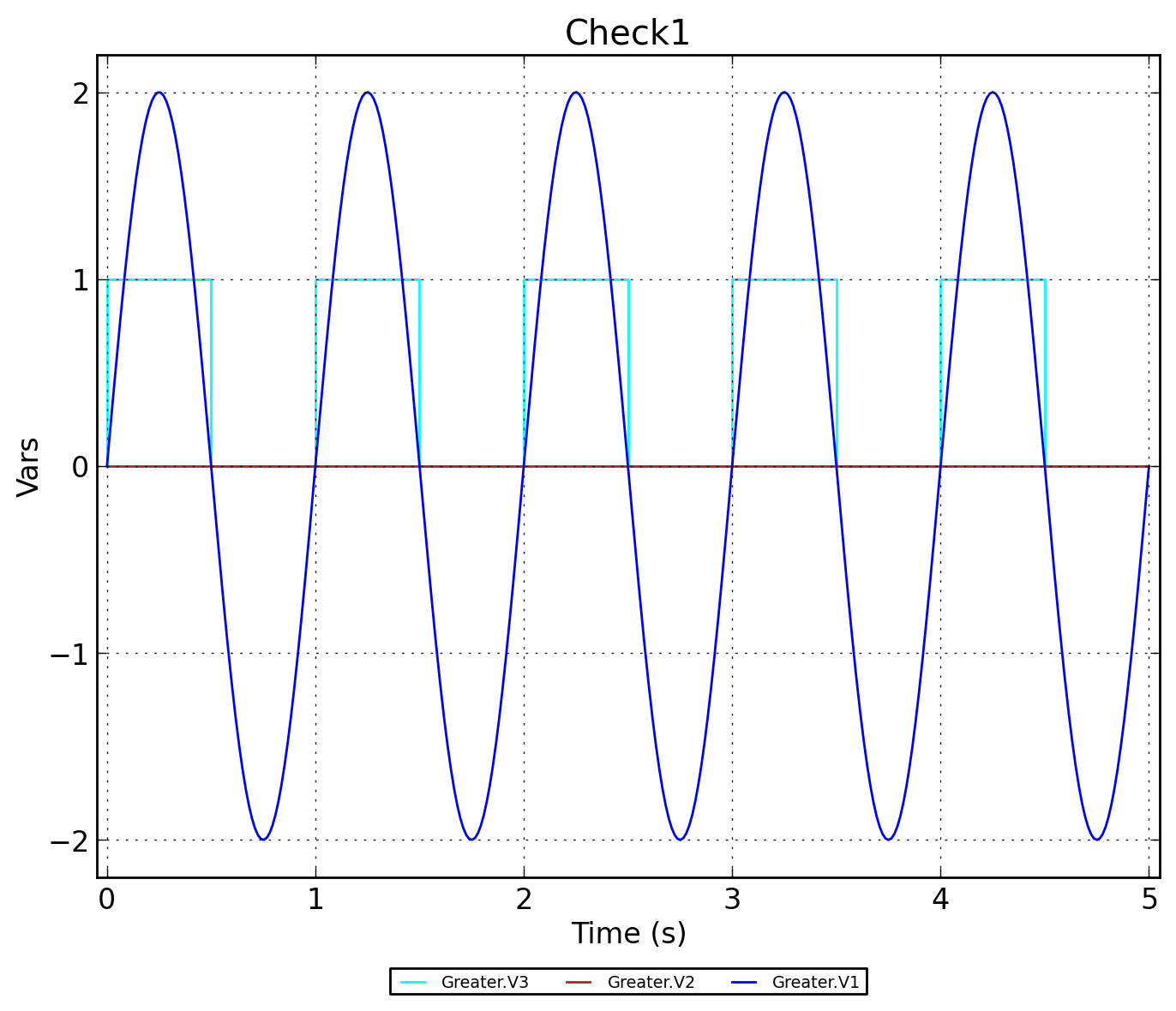

../../../../_images/Greater.Check1.png — Рисунок 3 - Greater.Check1
