Объект: NOR

Библиотека: StateGraph

Имя на уровне решателя: NOR

Аннотация: Логический объект НЕ-ИЛИ

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный входной порт
3	Port3	base.DOF1	Сигнальный выходной порт



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

NOR

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:50:05 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель логической операции "НЕ-ИЛИ (NOR)" для двух кусочно-линейных сигналов

На вход модели подаются два сигнала кусочно-линейной формы.
Сигнал 1 (по таблице):
0, 0, 1, 0, 1, 1, 2, 1, 2, 0, 3, 0, 3, 1, 6, 1
Сигнал 2 (по таблице):
0, 0, 1, 0, 1, 1, 6, 1

Оба сигнала поступают в логический объект "НЕ-ИЛИ (NOR)",
который выполняет логическую операцию НЕ-ИЛИ над входными сигналами.

Параметры модели:
Объект формирует логический выходной сигнал по правилу: выход истина (1),
 только если оба входных сигнала равны нулю; в противном случае выход ложь (0).

Таким образом, модель фиксирует логические состояния двух входных
 сигналов и выдаёт обратное значение операции ИЛИ на выходе.

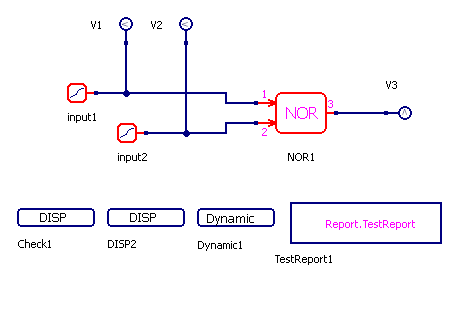

../../../../_images/NOR.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

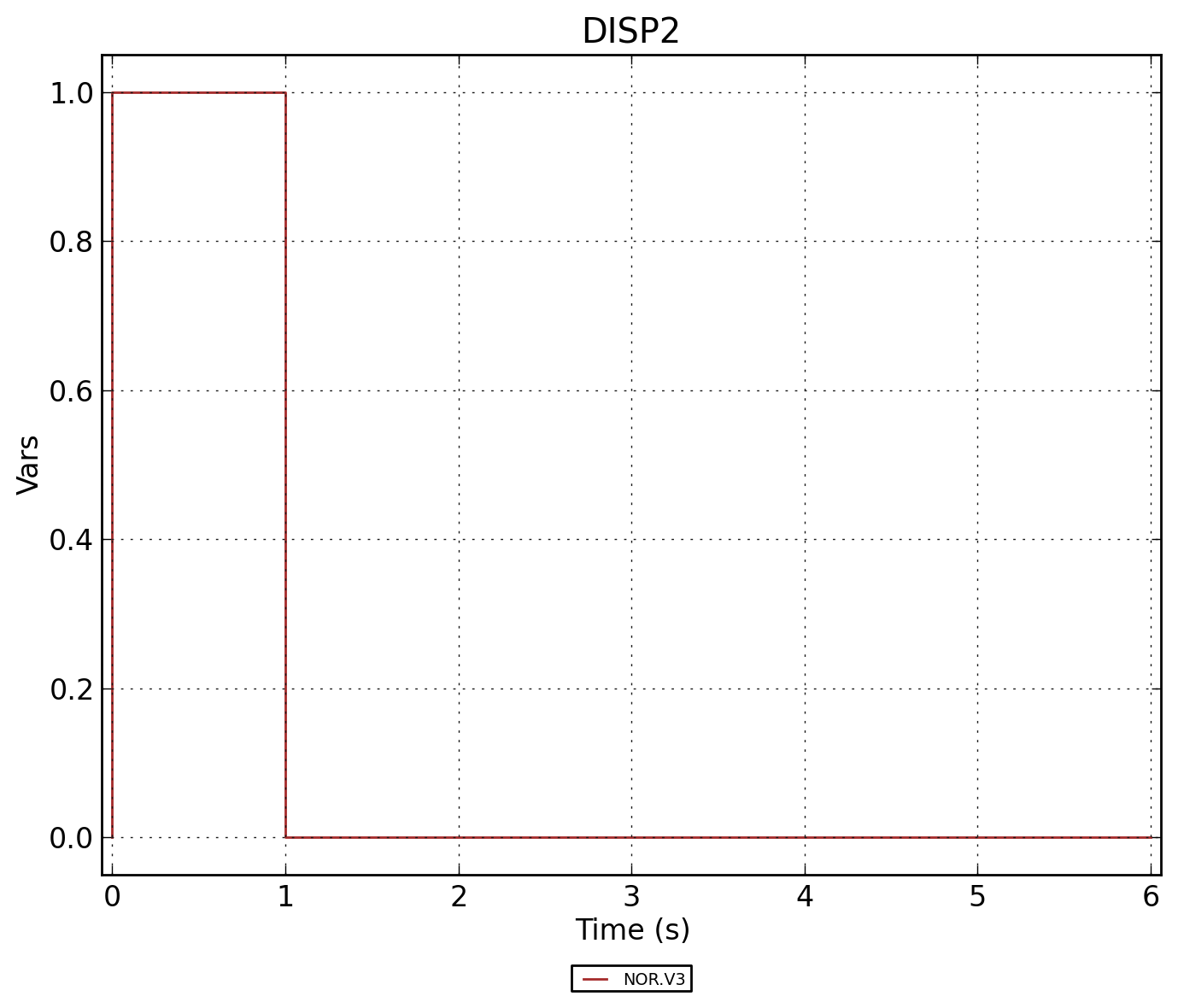

../../../../_images/NOR.DISP2.png — Рисунок 2 - NOR.DISP2

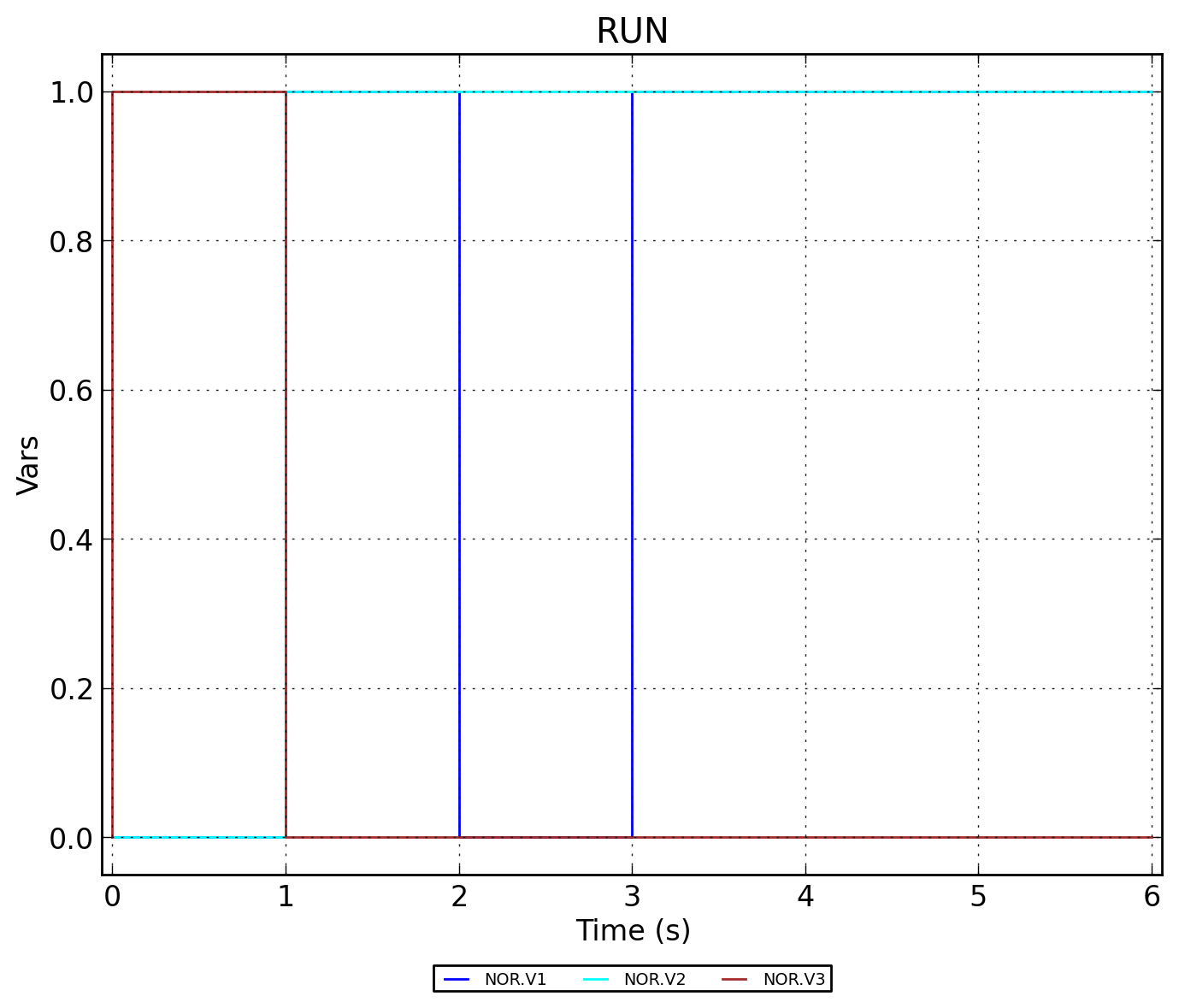

../../../../_images/NOR.RUN.png — Рисунок 3 - NOR.RUN

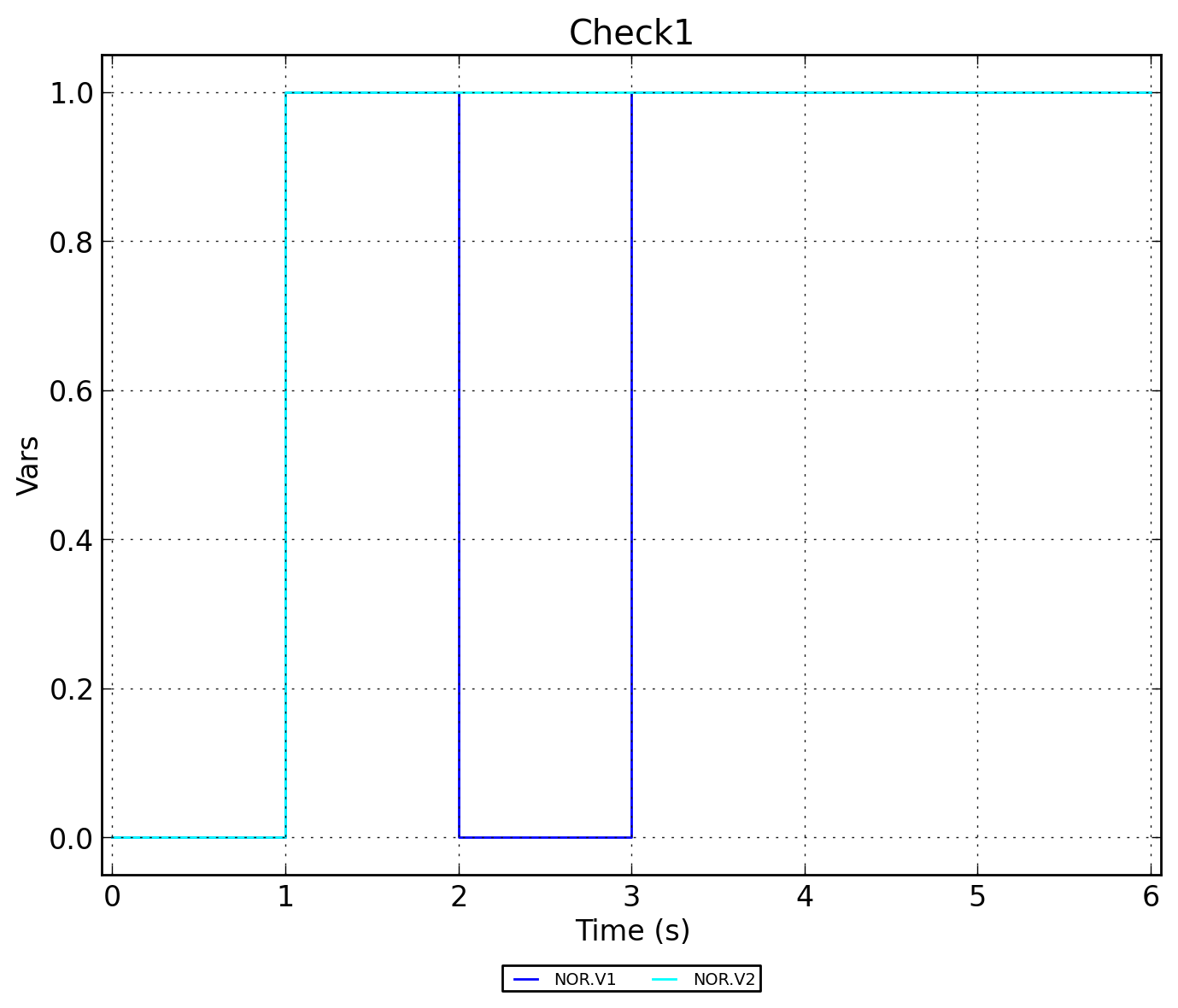

../../../../_images/NOR.Check1.png — Рисунок 4 - NOR.Check1
