Модель: TriggeredTrapezoid

Библиотека: StateGraph

Имя на уровне решателя: TrapM

Аннотация: Модель трапецеивидной модели

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание
1	Amplitude	base.real	Амплитуда
2	Falling	base.real	Продолжительность падения трапеции
3	Offset	base.real	Смещение выходного сигнала
4	Rising	base.real	Продолжительность подъема трапеции



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TriggeredTrapezoid

Модуль тестируемого компонента

StateGraph

Дата тестирования

Thu Mar 12 16:47:21 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель трапецеидального сигнала

На вход модели подаётся тот же сигнал из источника кусочно-линейной функции,
данные которого загружаются из внешнего файла.
Этот сигнал используется как управляющий
и поступает в модель формирования трапецеидального сигнала.
Модель формирует выходной сигнал трапецеидальной формы при появлении входного импульса.
Форма сигнала состоит из участка подъёма,
участка постоянного уровня и участка спада.
Параметры модели:
Amplitude — амплитуда выходного сигнала;
Rising — продолжительность участка подъёма сигнала;
Falling — продолжительность участка спада сигнала;
Offset — смещение выходного сигнала относительно нуля.
При появлении входного импульса выходной сигнал начинает плавно увеличиваться
в течение времени Rising, затем достигает заданной амплитуды Amplitude
и удерживается на этом уровне.
После окончания активного участка сигнал плавно уменьшается в течение времени Falling
и возвращается к значению, заданному параметром Offset.
По графику видно, что модель корректно формирует трапецеидальный сигнал:
при каждом входном импульсе происходит плавный подъём,
затем удержание уровня и последующий спад.
Форма сигнала соответствует заданным параметрам,
а генерация повторяется для каждого входного импульса,
что показывает стабильную и правильную работу модели.

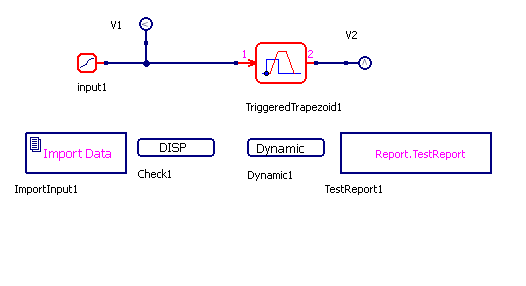

../../../../_images/TriggeredTrapezoid.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/TriggeredTrapezoid.RUN.png — Рисунок 2 - TriggeredTrapezoid.RUN

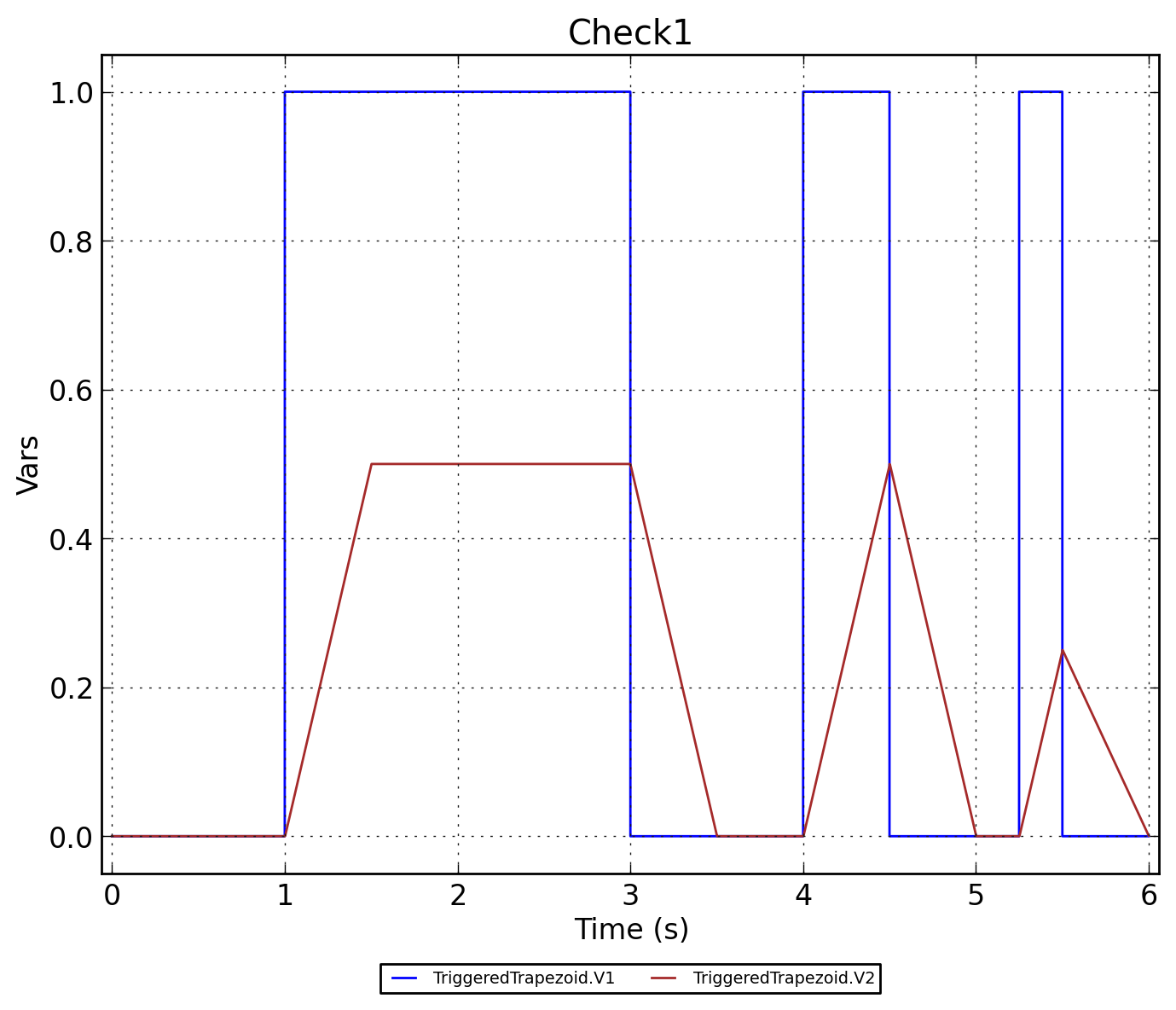

../../../../_images/TriggeredTrapezoid.Check1.png — Рисунок 3 - TriggeredTrapezoid.Check1
