Объект: NOT

Библиотека: StateGraph

Имя на уровне решателя: NOT

Аннотация: Логический объект НЕ

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	NOT
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:48:06 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель логической операции "НЕ (NOT)" для кусочно-линейного сигнала

На вход модели подаётся сигнал кусочно-линейной формы.
Сигнал (по таблице):
0, 0, 1, 0, 1, 1, 2, 1, 2, 0, 3, 0, 3, 1, 6, 1

Сигнал поступает в логический объект "НЕ (NOT)",
который выполняет логическую операцию инверсия над входным сигналом.

Параметры модели:
Объект формирует логический выходной сигнал по правилу: если вход истина (1),
на выходе формируется ложь (0); если вход ложь (0),
на выходе формируется истина (1).

Таким образом, модель фиксирует логическое состояние
входного сигнала и выдаёт обратное значение на выходе.

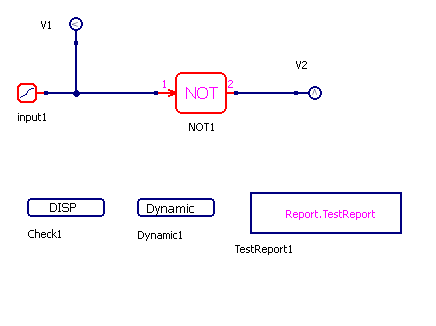

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

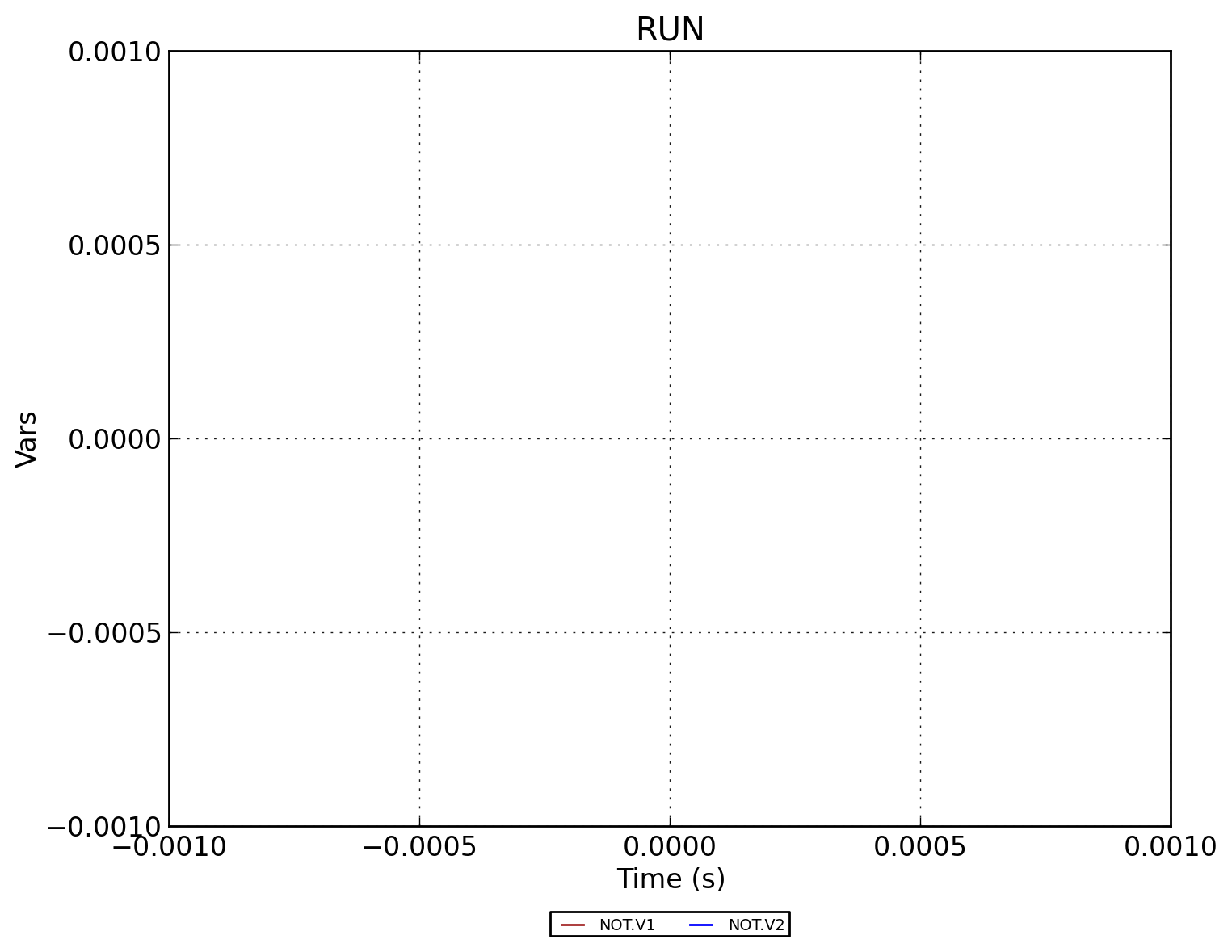

Рисунок 2 - NOT.RUN

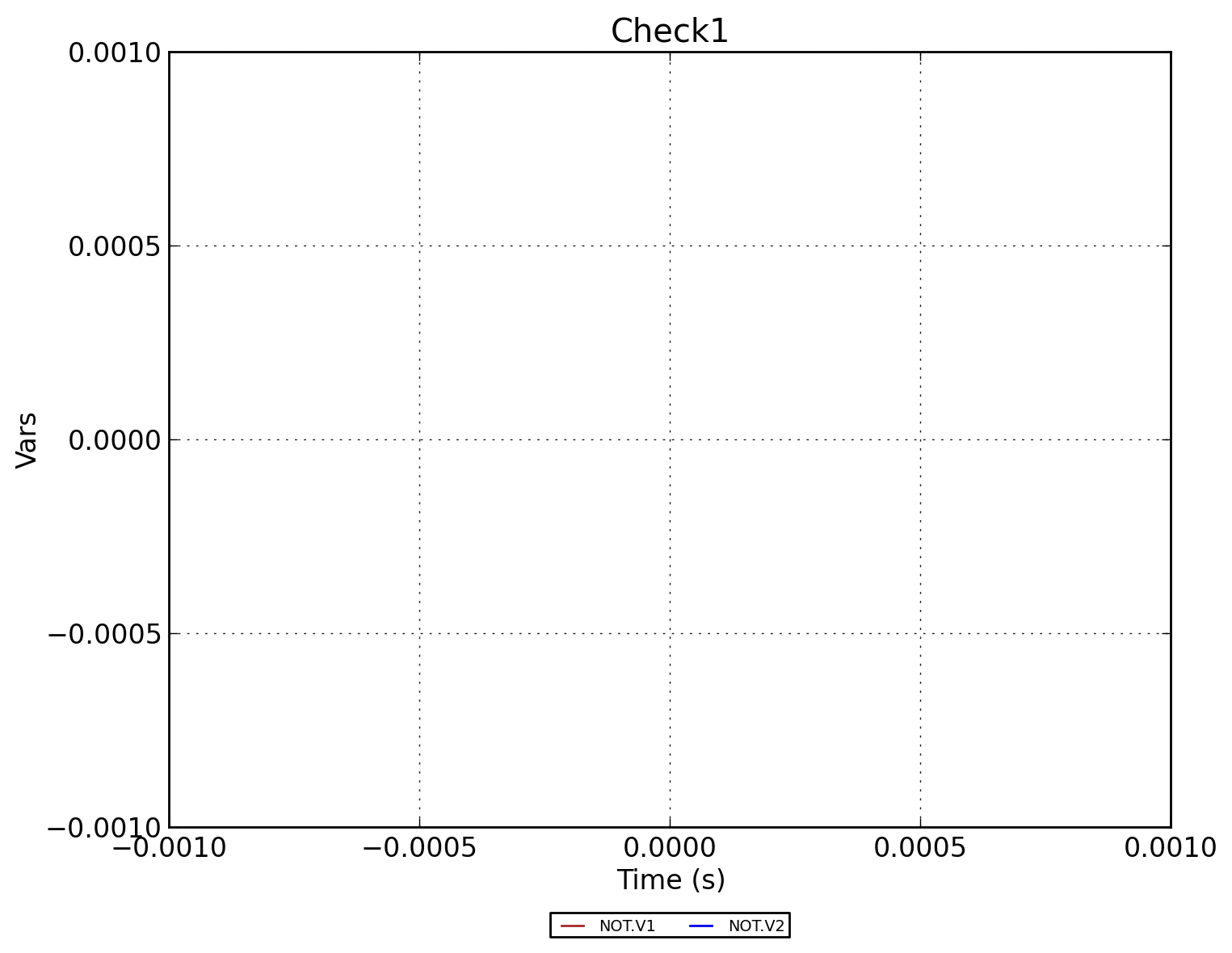

Рисунок 3 - NOT.Check1
