Объект: GreaterThreshold

Библиотека: StateGraph

Имя на уровне решателя: GreaterThreshold

Аннотация: Сравнивает входное значение с пороговым

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт
2	Port2	base.DOF1	Сигнальный входной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Threshold	base.real	Пороговое значение

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	GreaterThreshold
Модуль тестируемого компонента	StateGraph
Дата тестирования	Thu Mar 12 16:49:53 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель сравнения (синусоидального) сигнала с порогом

На вход модели подаётся сигнал, который изменяется по синусоидному закону.
Параметры сигнала:
A — амплитудное значение: 2;
T — период изменения сигнала: 2 с.
Сигнал поступает в модель, которая сравнивает входное значение с пороговым.

Параметры модели:
Threshold — пороговое значение для сравнения (в данном случае 1).
Модель формирует логический выходной сигнал,
когда входное значение превышает порог Threshold.
Это позволяет фиксировать моменты, когда амплитуда сигнала
становится значимой относительно заданного порога.

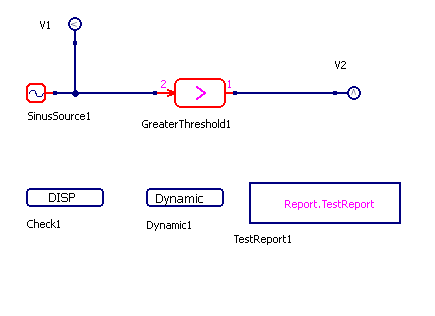

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - GreaterThreshold.RUN

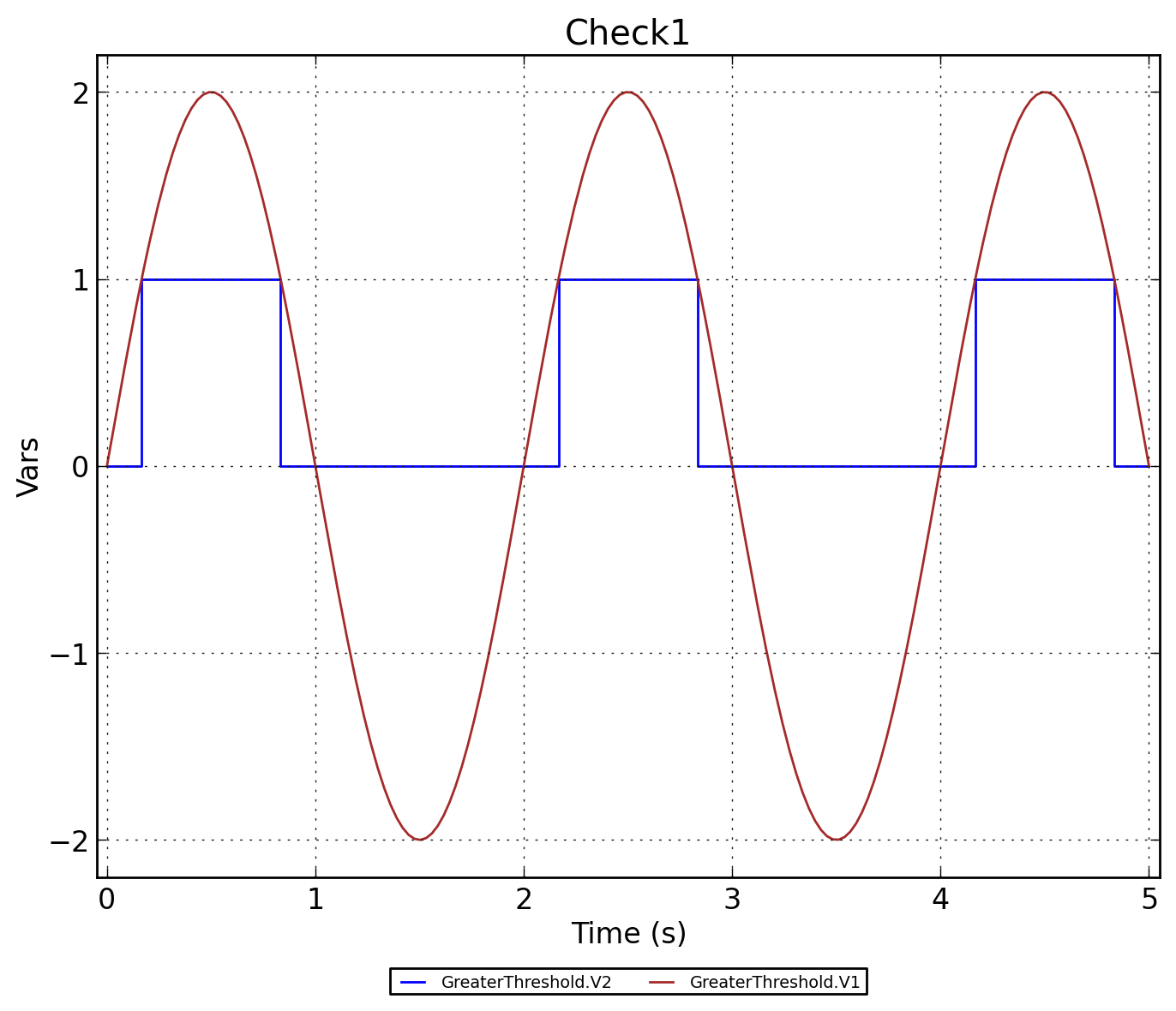

Рисунок 3 - GreaterThreshold.Check1
