Объект: TM001T

Библиотека: ThermalMixture

Имя на уровне решателя: TM001T

Аннотация: Тройник смесевой

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в основную магистраль
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из основной магистрали
3	Port3	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из бокового соединения

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Dm	base.real	Гидравлический диаметр основной магистрали, м	0.01
2	Ds	base.real	Гидравлический диаметр бокового соединения, м	0.01
3	Fluid		Имя объекта свойств среды, -
4	Lm	base.real	Длина основной магистрали, м	0.03
5	Ls	base.real	Длина бокового соединения, м	0.015
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15
8	eps	base.real	Абсолютная шероховатость, м	0.000045
9	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM001T

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:20:41 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM001T - Тройник смесевой.
Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Тройник, TM001T

Dm=0.01 - Гидравлический диаметр основной магистрали, м
Ds=0.01 - Гидравлический диаметр бокового соединения, м
Lm=0.001 - Длина основной магистрали, м
Ls=0.001 - Длина бокового соединения, м
eps=0 - Абсолютная шероховатость, м
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Значение массового расхода по боковому соединению
соответствует сумме расходов с портов основной магистрали.

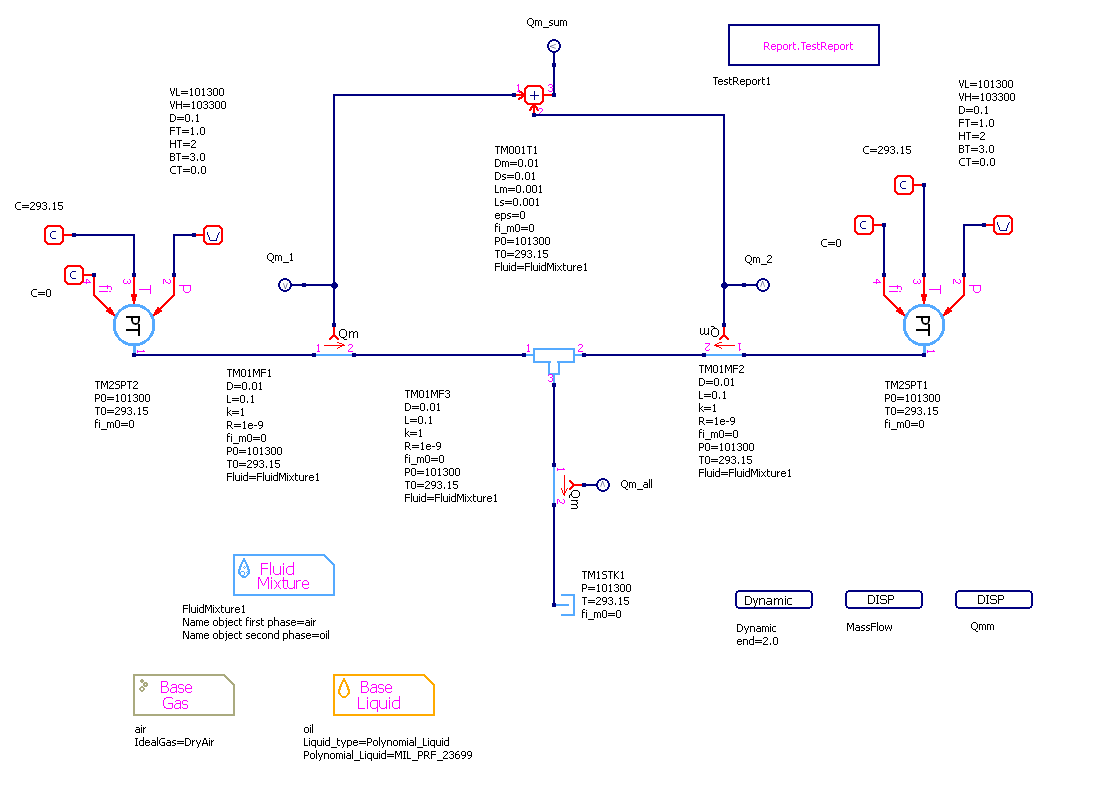

../../../../_images/TM001T.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

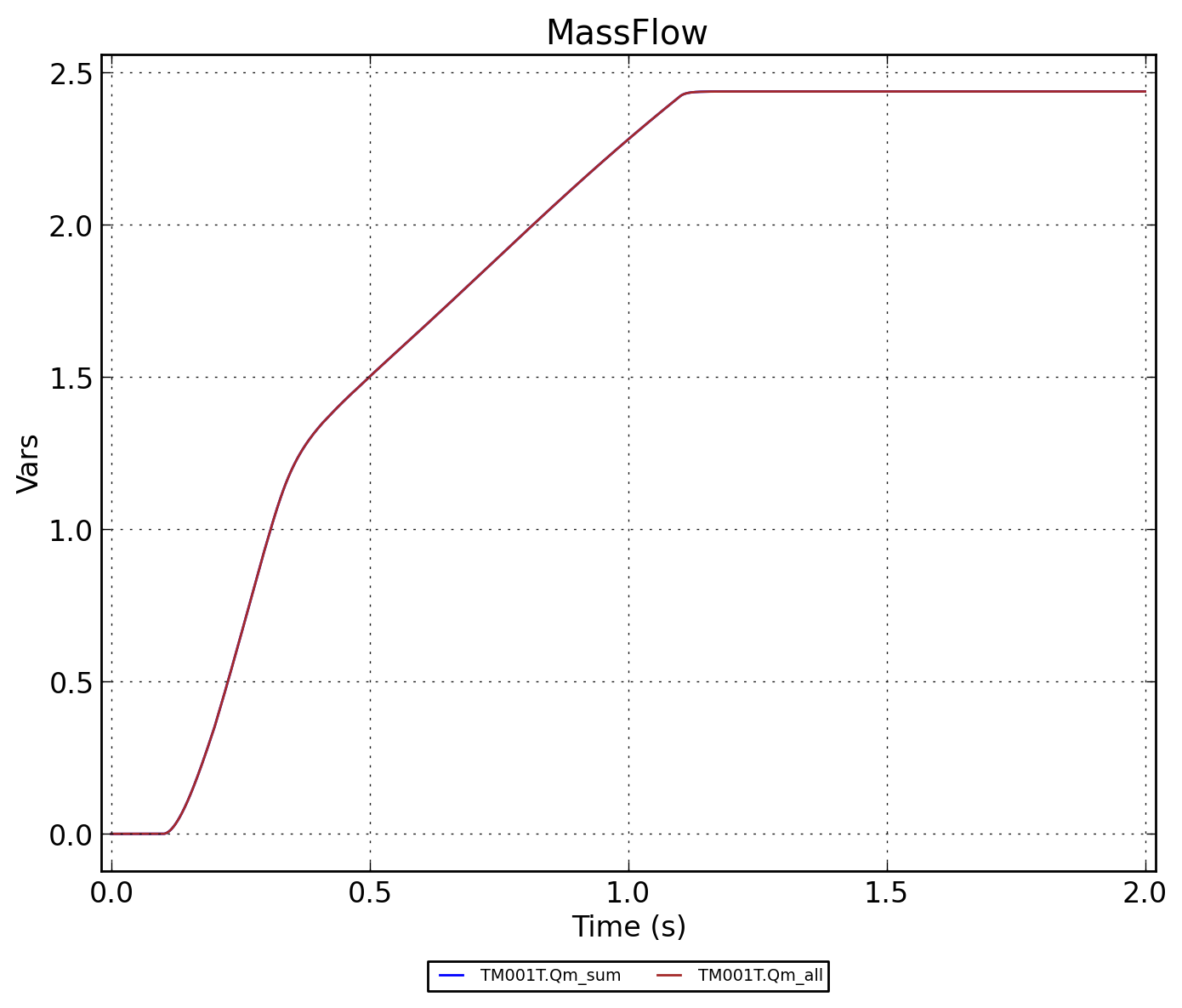

../../../../_images/TM001T.MassFlow.png — Рисунок 2 - TM001T.MassFlow

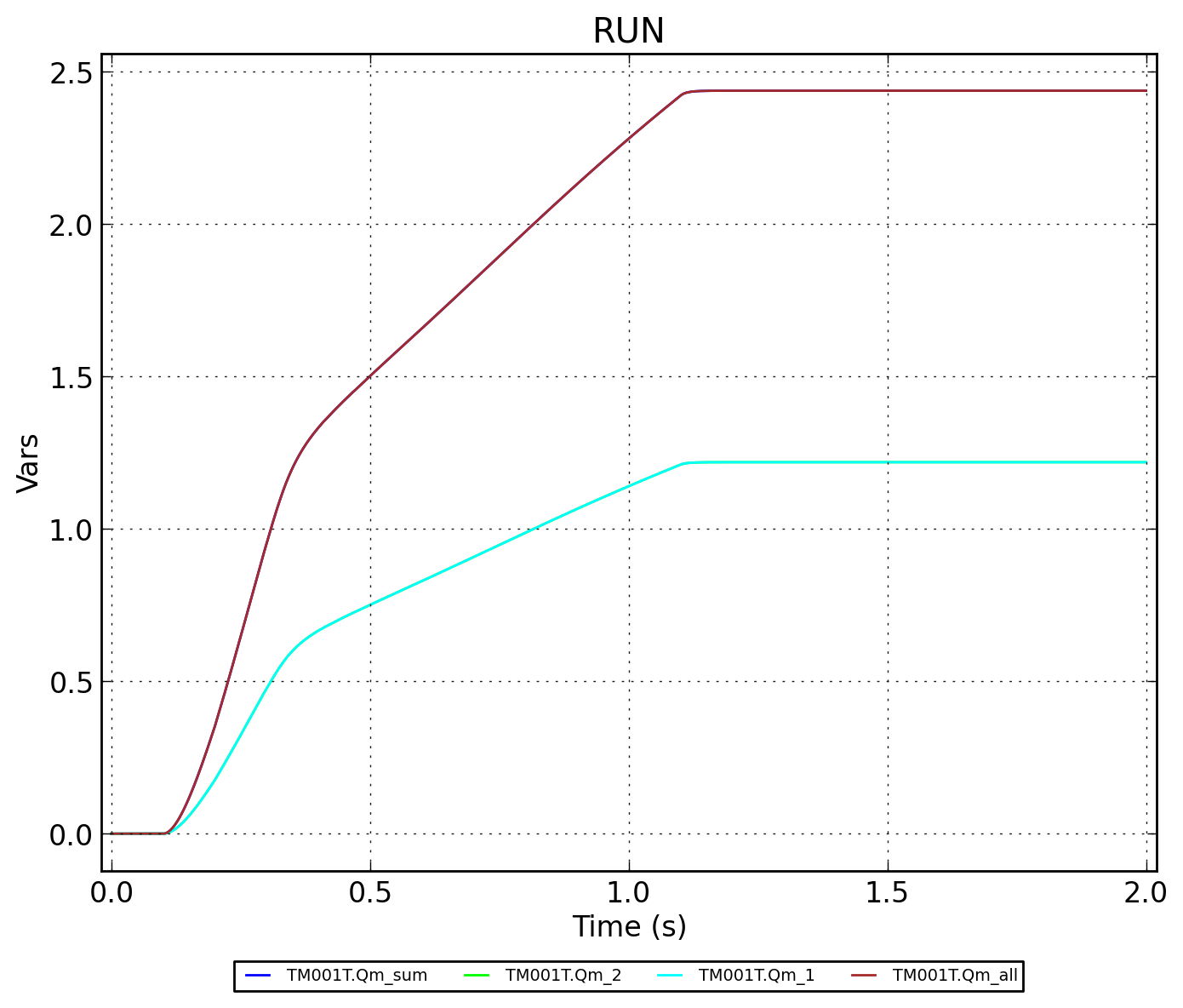

../../../../_images/TM001T.RUN.png — Рисунок 3 - TM001T.RUN

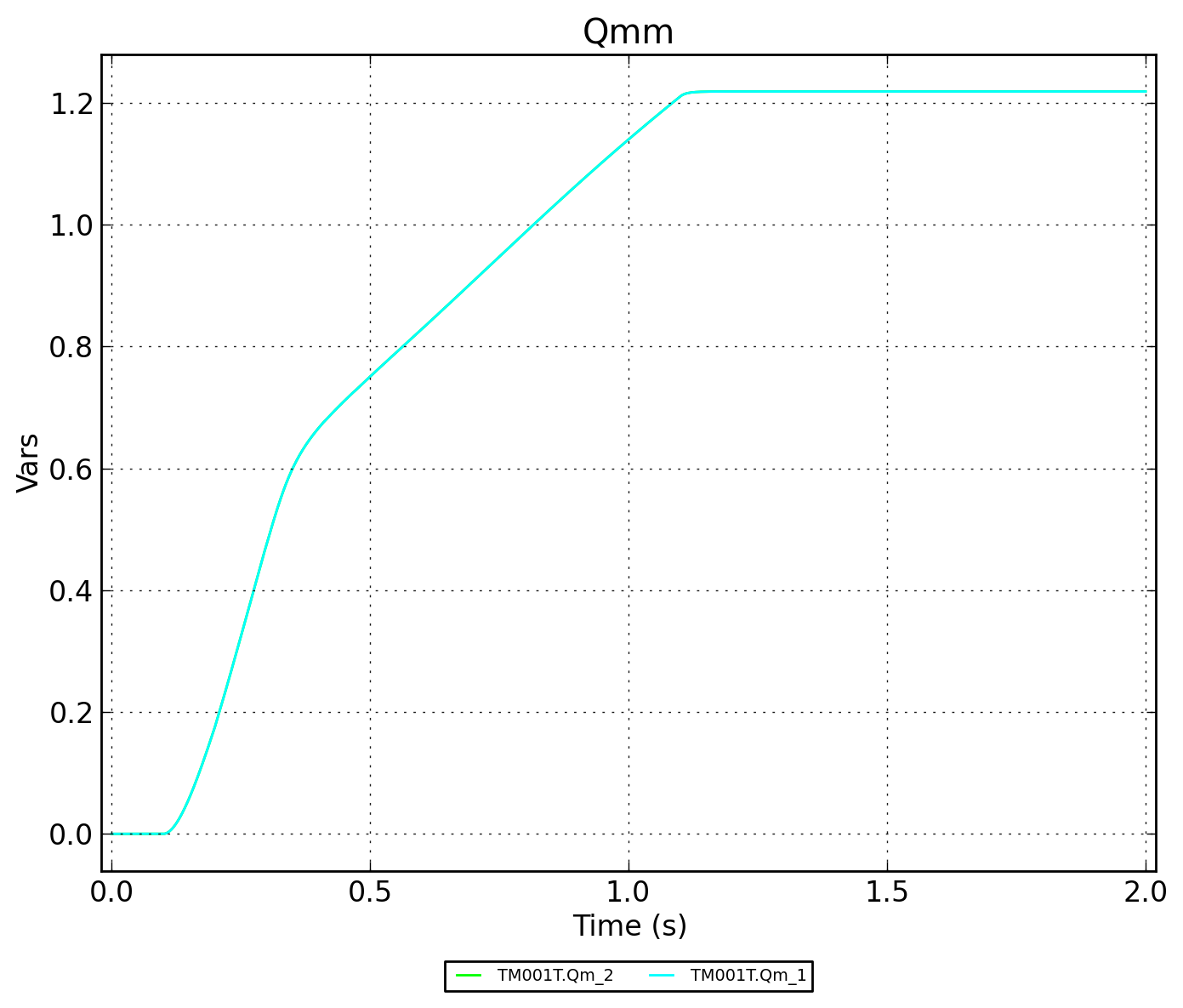

../../../../_images/TM001T.Qmm.png — Рисунок 4 - TM001T.Qmm
