Объект: TM1SCO

Библиотека: ThermalMixture

Имя на уровне решателя: TM1SCO

Аннотация: Цилиндрической кран

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, угол поворота затвора град

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -	Round
6	T0	base.real	Начальная температура, K	293.15
7	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM1SCO
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:46:37 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM1SCO - Цилиндрический кран

Тест: Проверка значения массового расхода при перепаде давления от 0 до 20000Па.

Цилиндрический кран, TM1SCO

Section_{shape}=Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -
D_{or_ab}=0.01 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
L=0.01 - Длина элемента, м
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -
Сигнал, подаваемый на порт крана = const = 30

Результат:
Сопротивление по длине не учитывается в данном объекте(длина используется для определения величин объемов на портах).
Модель ζ зависит только от площади на входе и угла поворота.
Используя коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 452)
Qm = 0.199 кг/с

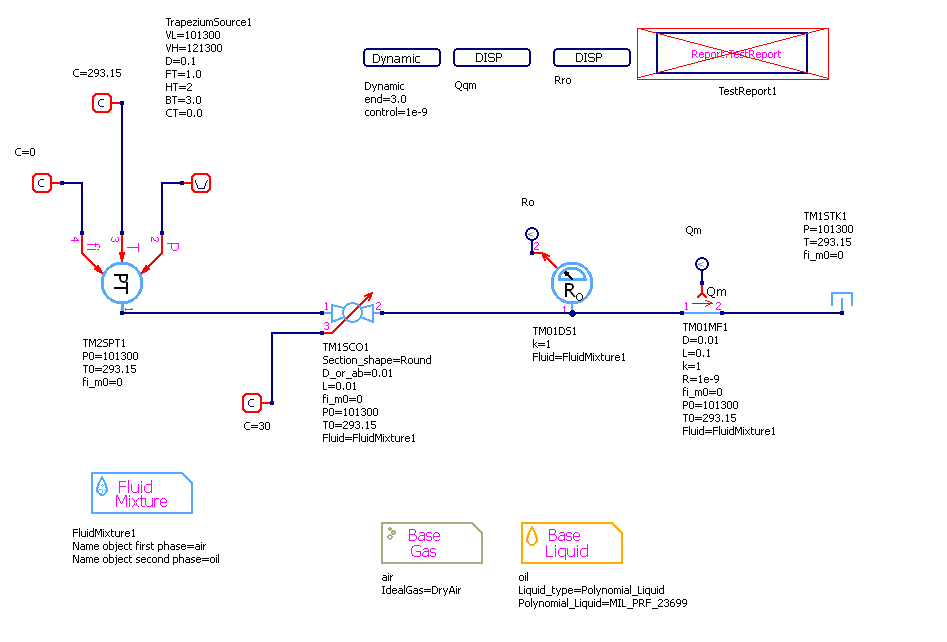

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

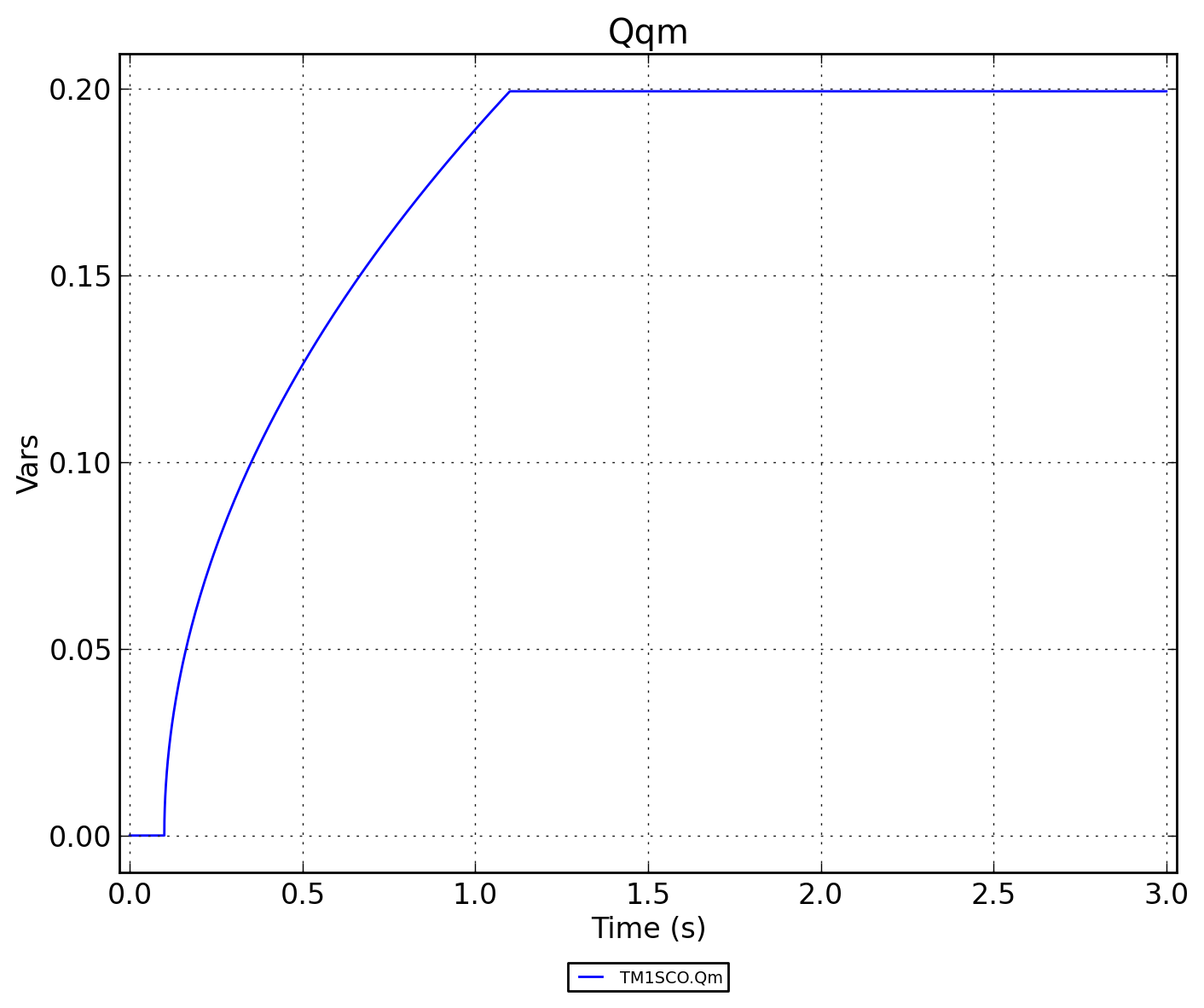

Рисунок 2 - TM1SCO.Qqm

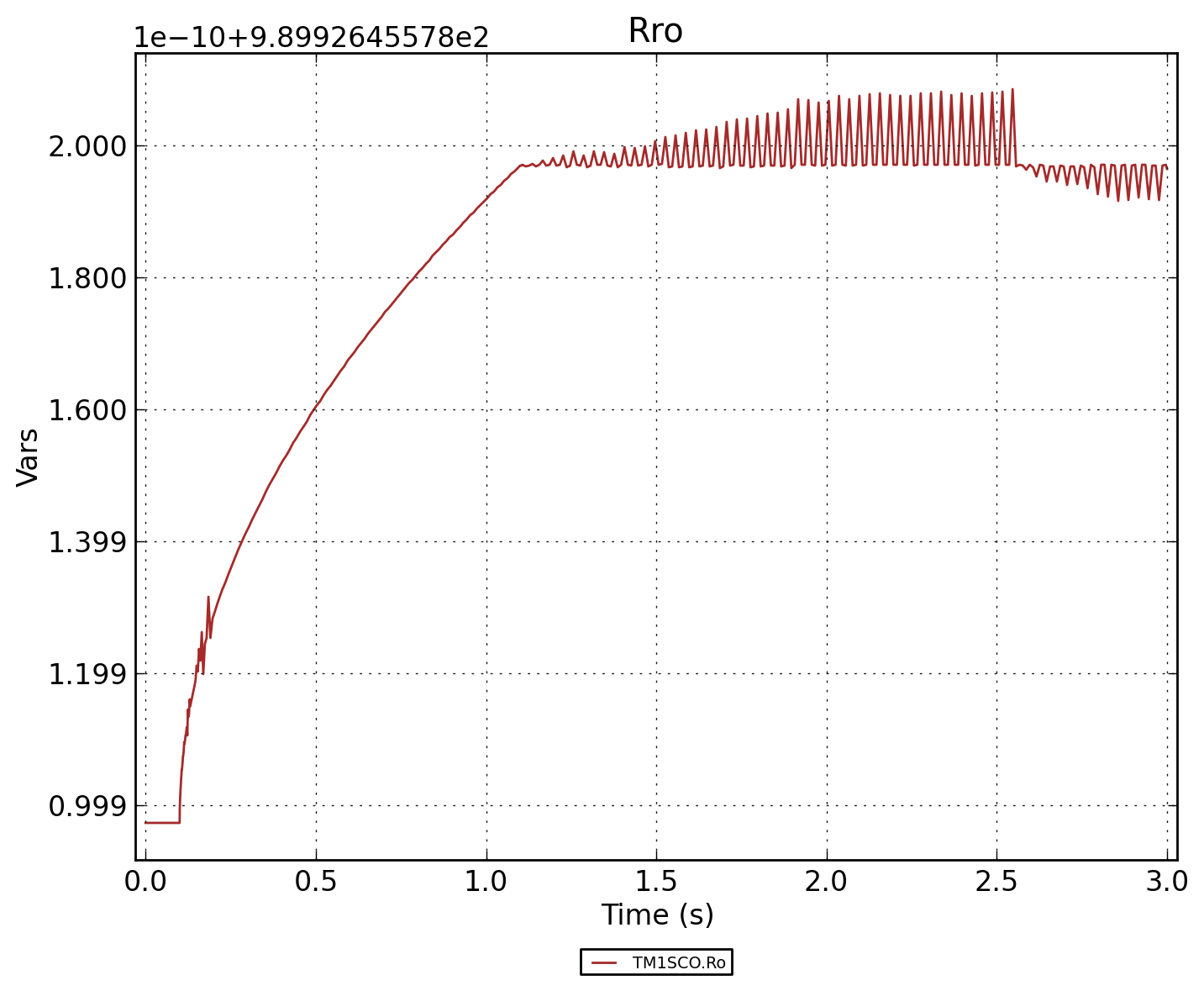

Рисунок 3 - TM1SCO.Rro

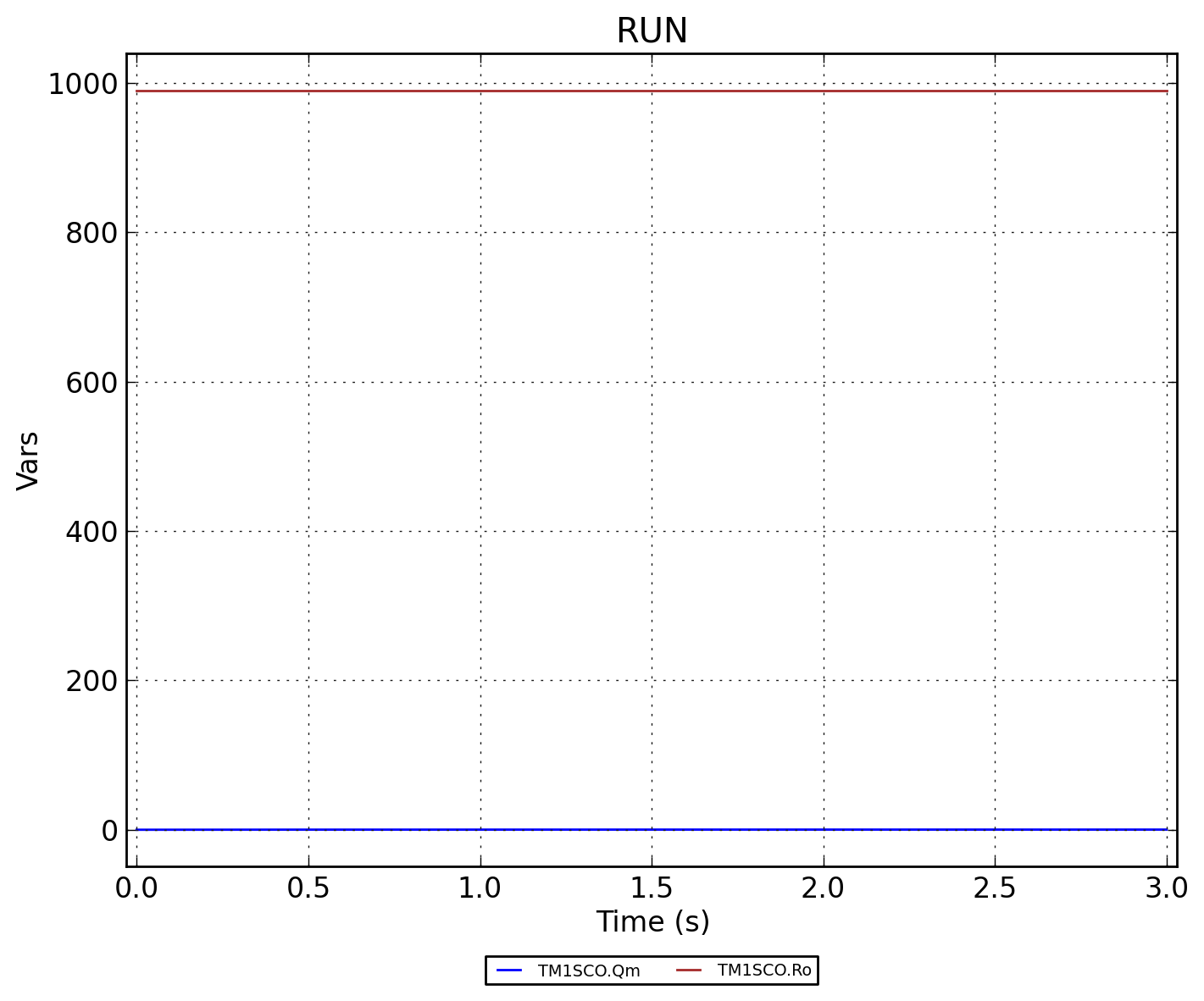

Рисунок 4 - TM1SCO.RUN
