Объект: TM01MO

Библиотека: ThermalMixture

Имя на уровне решателя: TM01MO

Аннотация: Управляемый дроссель

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, доля от заданного коэффициента расхода

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	MDT	base.real	Коэффициент расхода, -	0.72
5	P0	base.real	Начальное давление, Па	101325
6	T0	base.real	Начальная температура, K	293.15
7	eps	base.real	Абсолютная шероховатость, м	0.000045
8	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM01MO
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:25:58 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM01MO - Управляемый дроссель

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Управляемый дроссель, TM01MO

D=0.01 - Гидравлический диаметр, м
MDT=0.72 - Коэффициент расхода, -
L=0.001 - Длина элемента, м
eps=0.0 - Абсолютная шероховатость, м
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойства среды, -
Подаваемый на порт сигнал C = 1.0

Результат:
Qm = 0,1125 кг/с

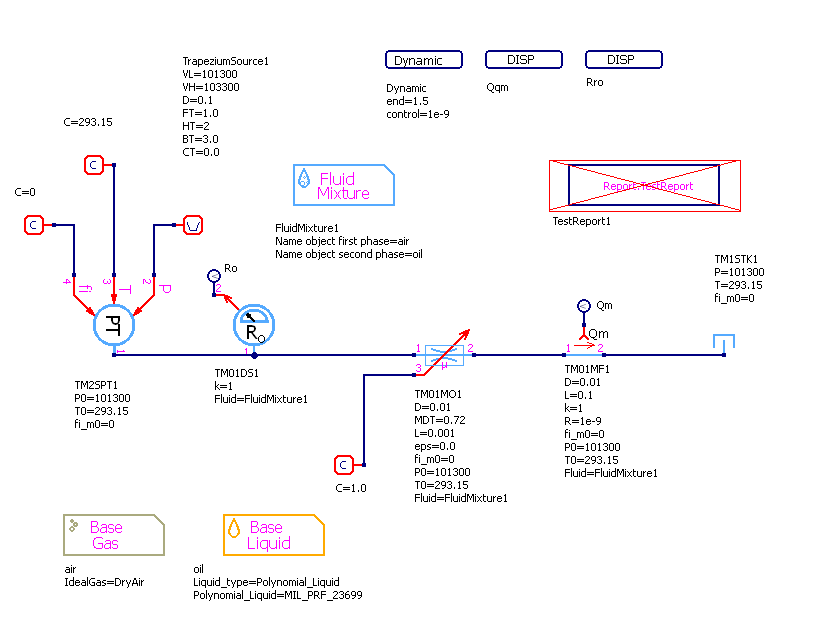

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

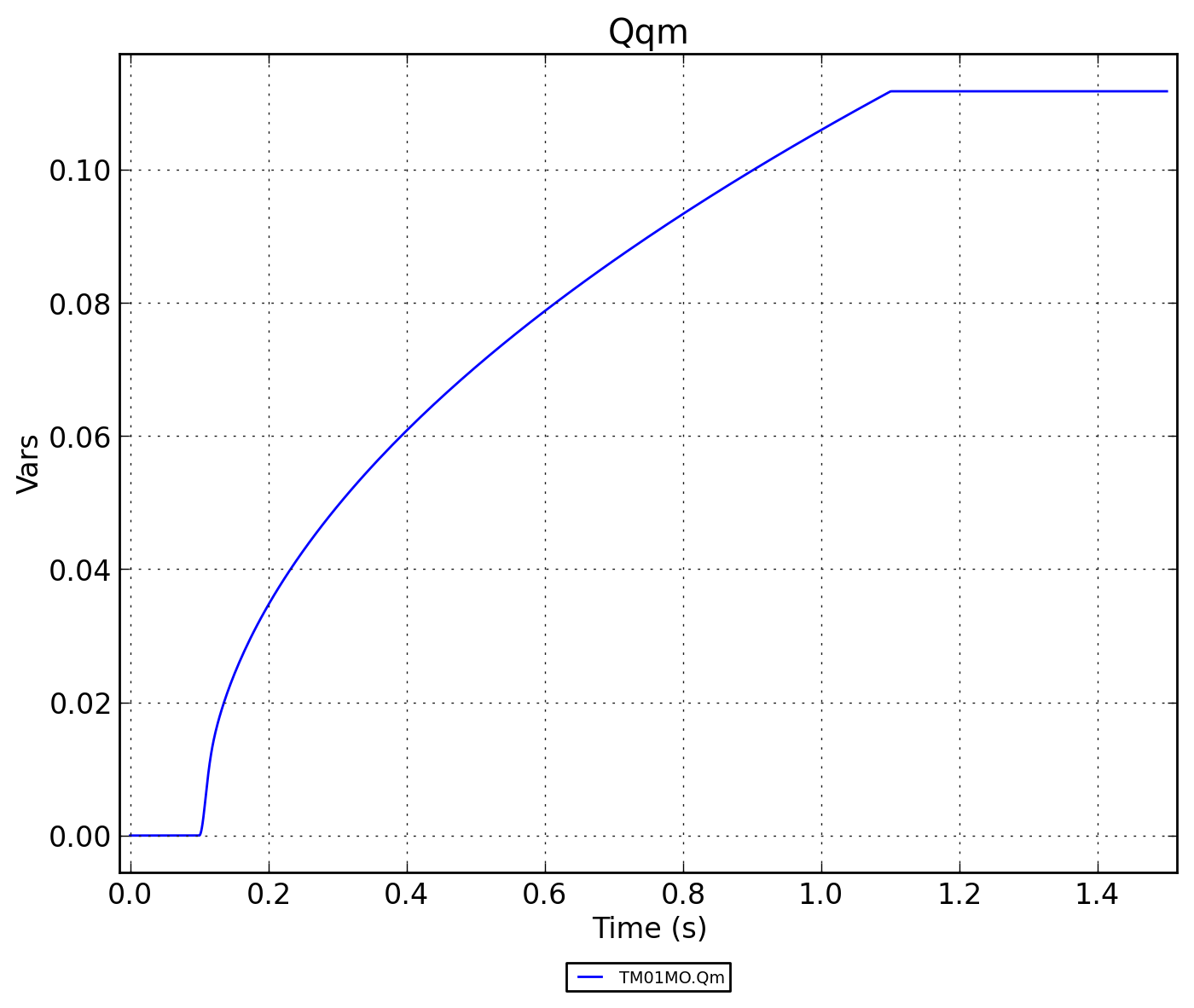

Рисунок 2 - TM01MO.Qqm

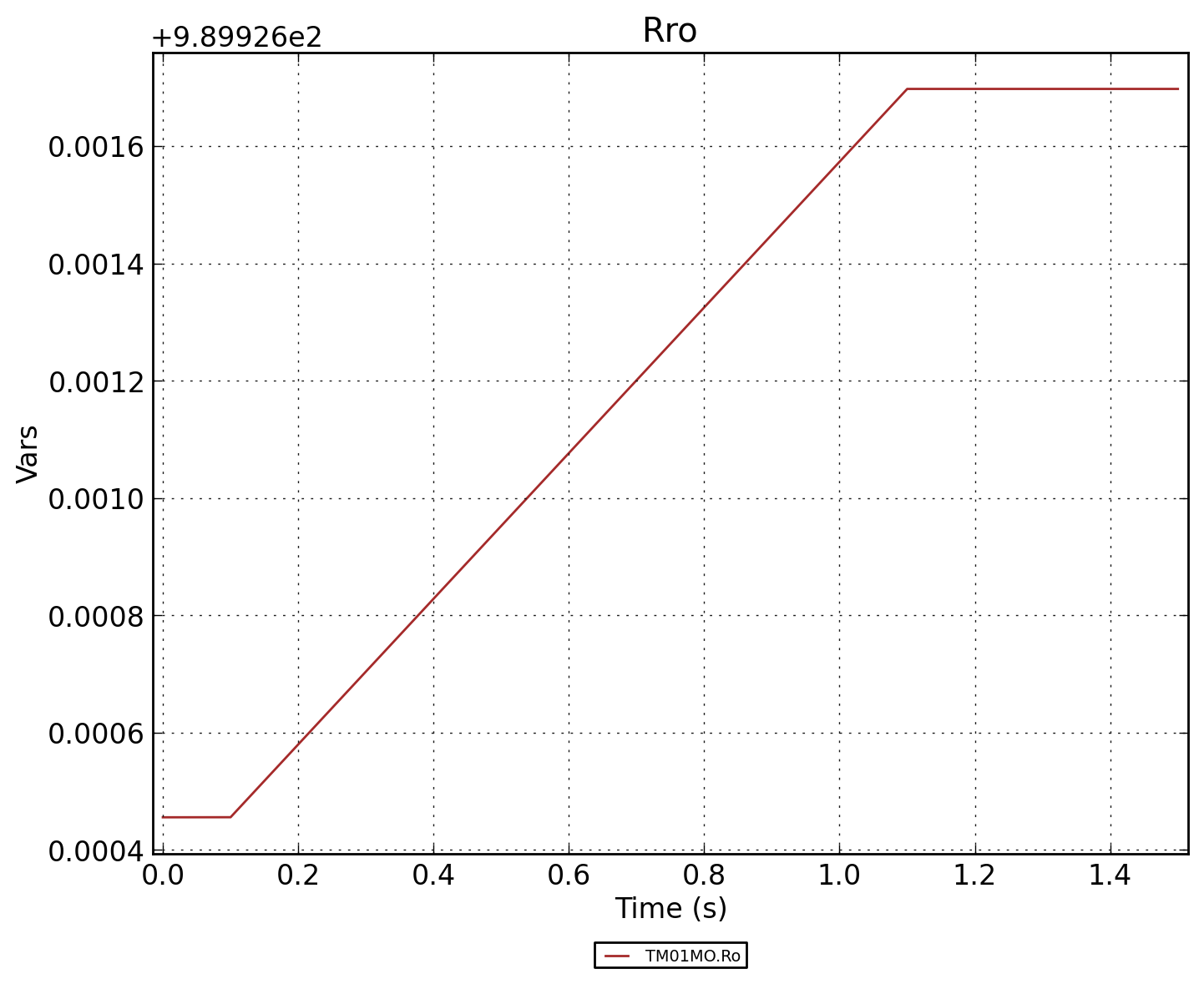

Рисунок 3 - TM01MO.Rro

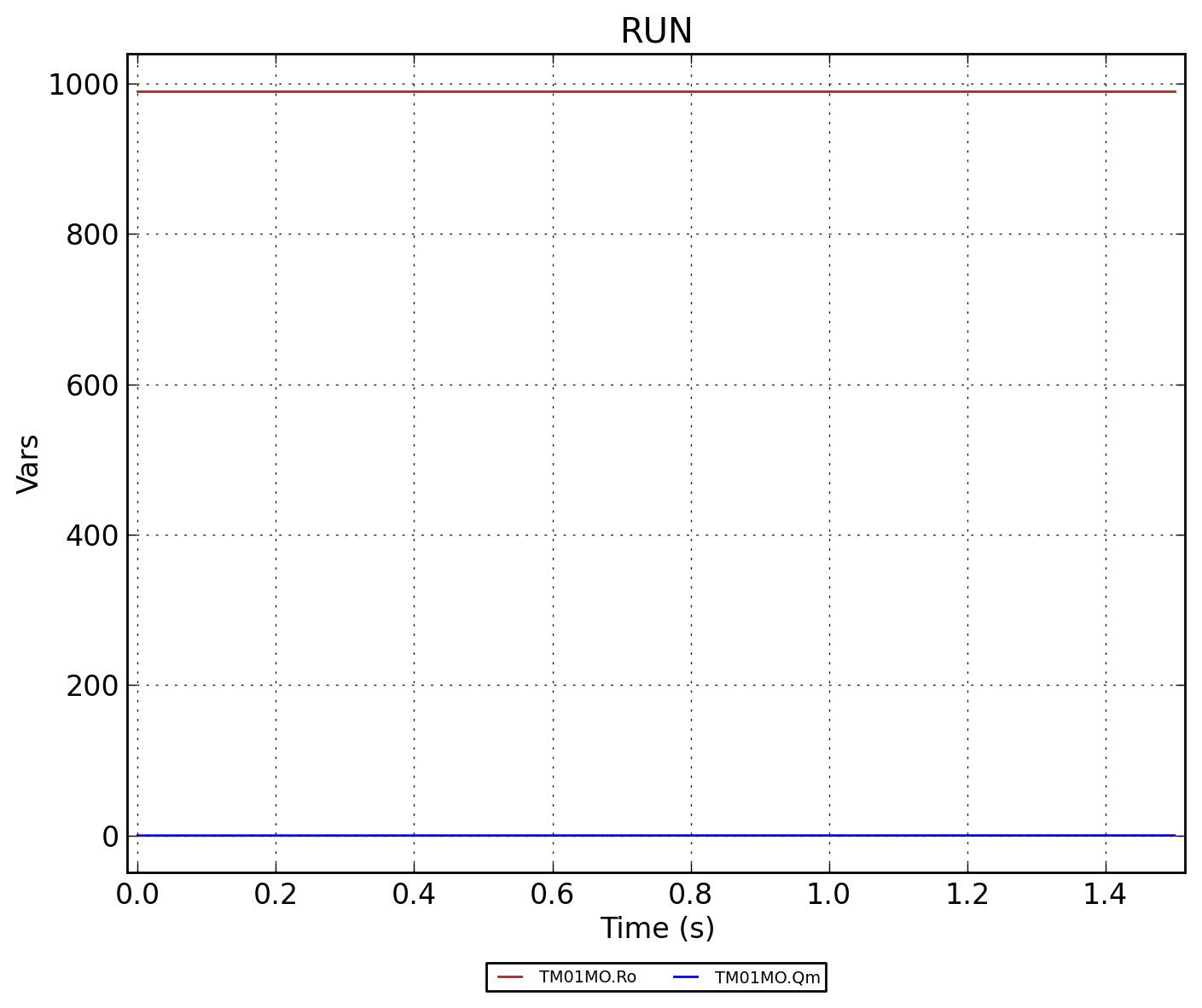

Рисунок 4 - TM01MO.RUN
