Объект: TM01DS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01DS

Аннотация: Датчик плотности

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.DOF1	1D сигнальный порт, плотность в узле кг/м³

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	k	base.real	Коэффициент усиления сигнала, -	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM01DS

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:22:28 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM01DS - Датчик плотности .

Тест: Проверка изменения плотности среды
при закачивании массового расхода Qm=0.1кг/с
через порт плотности.

Датчик давления, TM01DS

k=1 - Коэффициент усиления сигнала, -
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат: Совпадают значения и графики плотности,
получаемые с датчика и снимаемые с узлов объема .

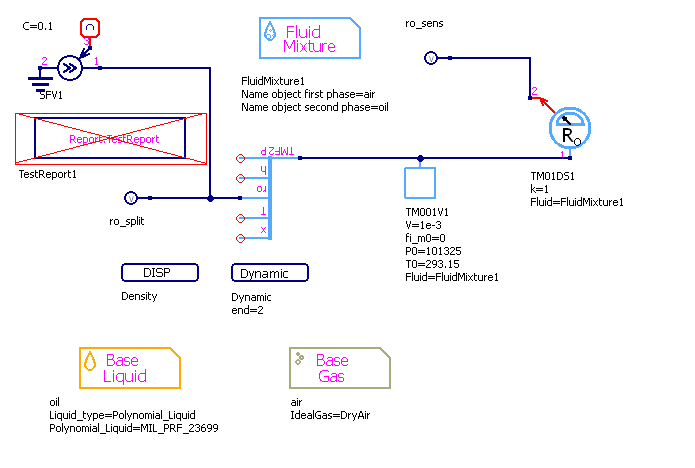

../../../../_images/TM01DS.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/TM01DS.RUN.png — Рисунок 2 - TM01DS.RUN

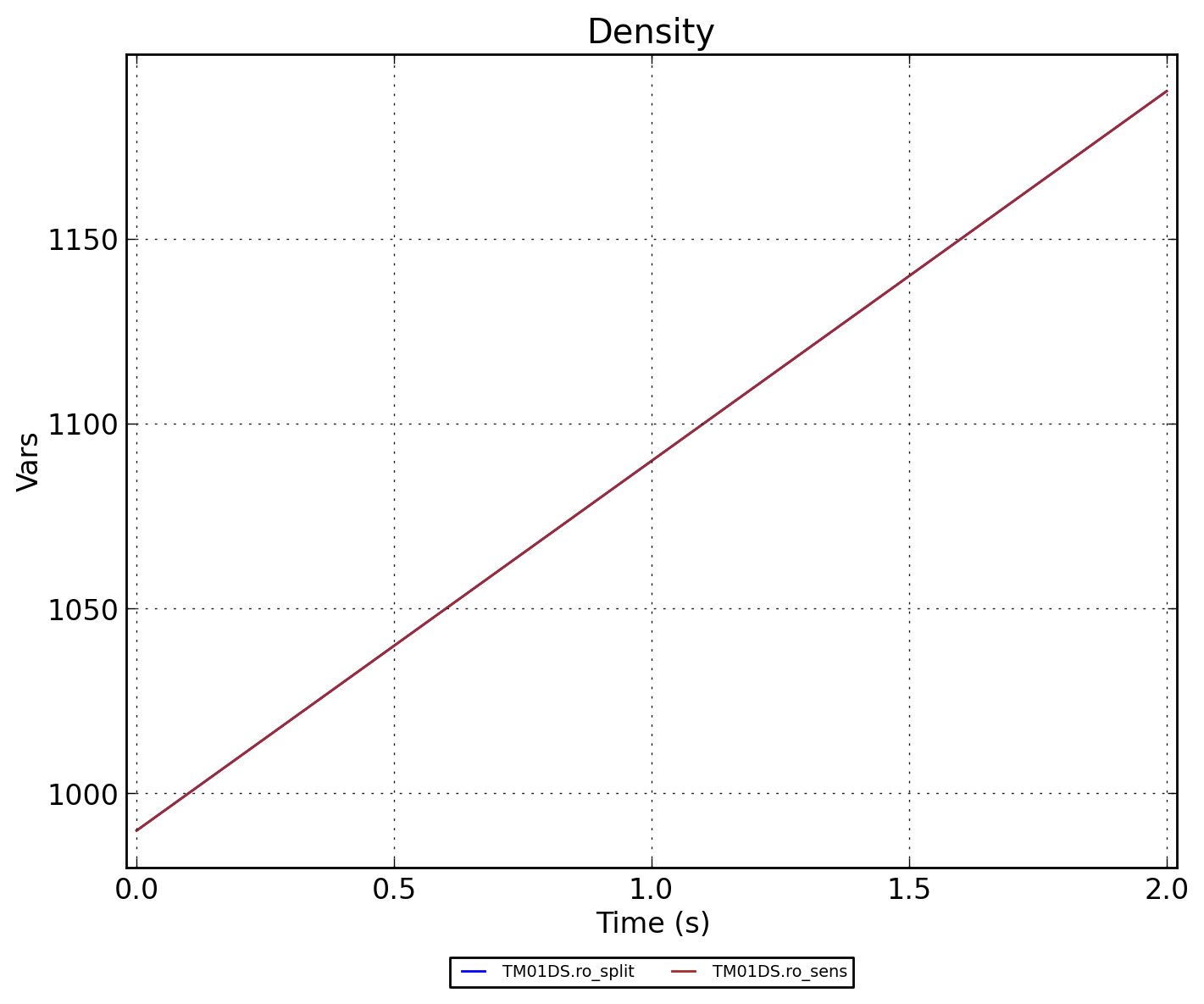

../../../../_images/TM01DS.Density.png — Рисунок 3 - TM01DS.Density
