Объект: TM01TS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01TS

Аннотация: Датчик температуры

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.DOF1	1D сигнальный порт, температура в узле K

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Flag	string	Единины измерения [K, C], -	K
2	Fluid		Имя объекта свойств среды, -
3	k	base.real	Коэффициент усиления сигнала, -	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM01TS

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Tue Mar 24 22:28:57 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM01TS - Датчик температуры .

Тест: Проверка изменения величины температуры
в объеме через сплиттер и датчик  при закачивании
масоового расхода Qm=0.1кг/с через порт плотности.

Датчик температуры, TM01TS

k=1 - Коэффициент усиления сигнала, -
Flag=K - Единицы измерения [K, C], -
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат: Значения и графики идентичны.

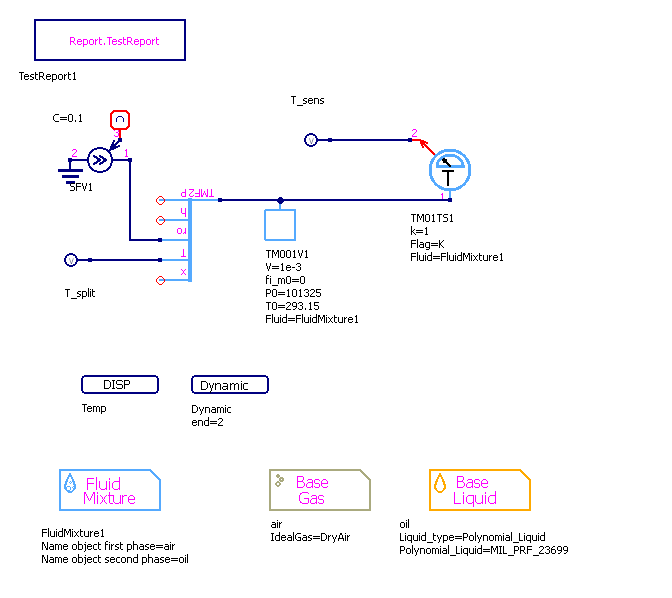

../../../../_images/TM01TS.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

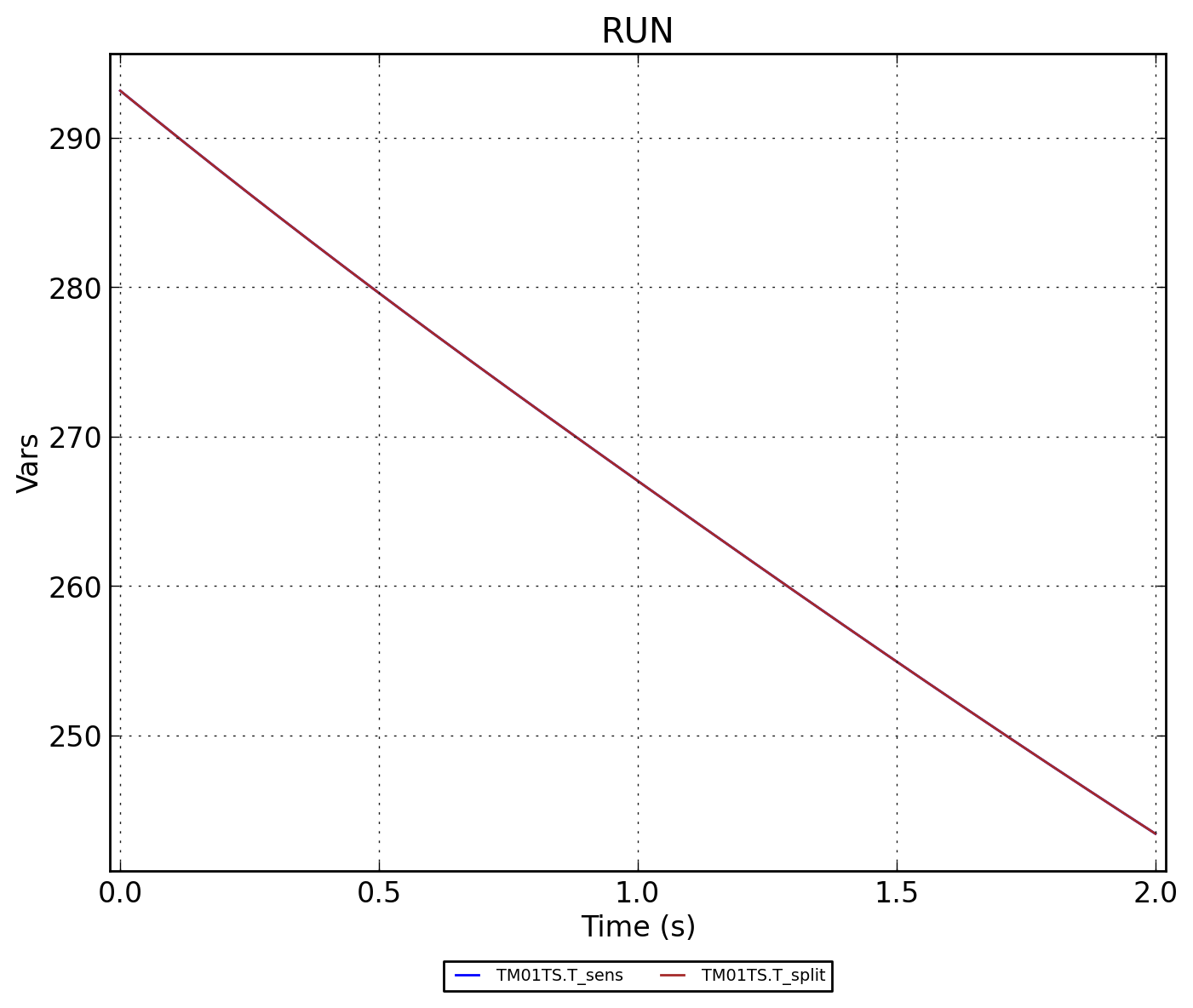

../../../../_images/TM01TS.RUN.png — Рисунок 2 - TM01TS.RUN

../../../../_images/TM01TS.Temp.png — Рисунок 3 - TM01TS.Temp
