Объект: TMV332O

Библиотека: ThermalMixture

Имя на уровне решателя: TMV332O

Аннотация: Распределительный клапан 3/3 2-го типа

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Гидравлический порт 1
2	Port2	base.Thermal2MixFluid2	Гидравлический порт 2
3	Port3	base.Thermal2MixFluid2	Гидравлический порт 3
4	Port4	base.DOF1	Сигнальный порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.real	Параметры среды	20
4	fi_m0	base.real	Начальное значение массовой доли первой компоненты	1.0
5	properties_fluid	list	Давление и температура среды	101325, 293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TMV332O

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:57:42 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TMV332O - Распределительный клапан 3/3 тип 2.
Тест: Проверка работы распределительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = -1 клапан соединяет порты 2 и 3.
При значении сигнала = 0 клапан соединяет порты 1 и 2.
При значении сигнала = 1 клапан соединяет порты 1 и 3.

Параметры сигнала:
VL  = -1 - пасс. уровень
VH = 1 - акт. уровень
D = 2 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 - диаметр клапана, м
Cd = 0.72 - к-т расхода
fi__m0 = 1 - массовая доля 1ой компоненты среды
Fluid = FluidMixture1 - параметры среды

Pp = 101325 Па - 151325 Па.
Pt = 101325 Па
Pa = 101325 Па - 121325 Па.
Параметры остальных моделей и объектов приведены на схеме.

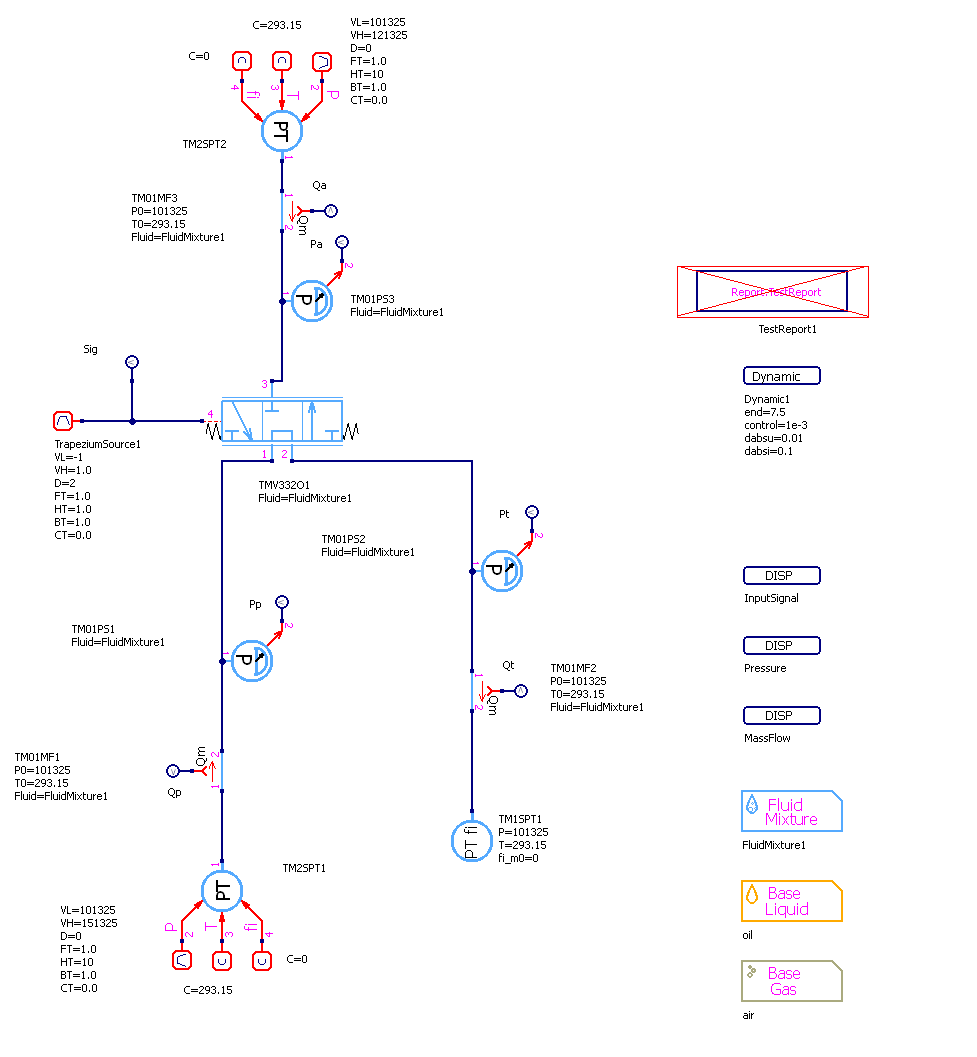

../../../../_images/TMV332O.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

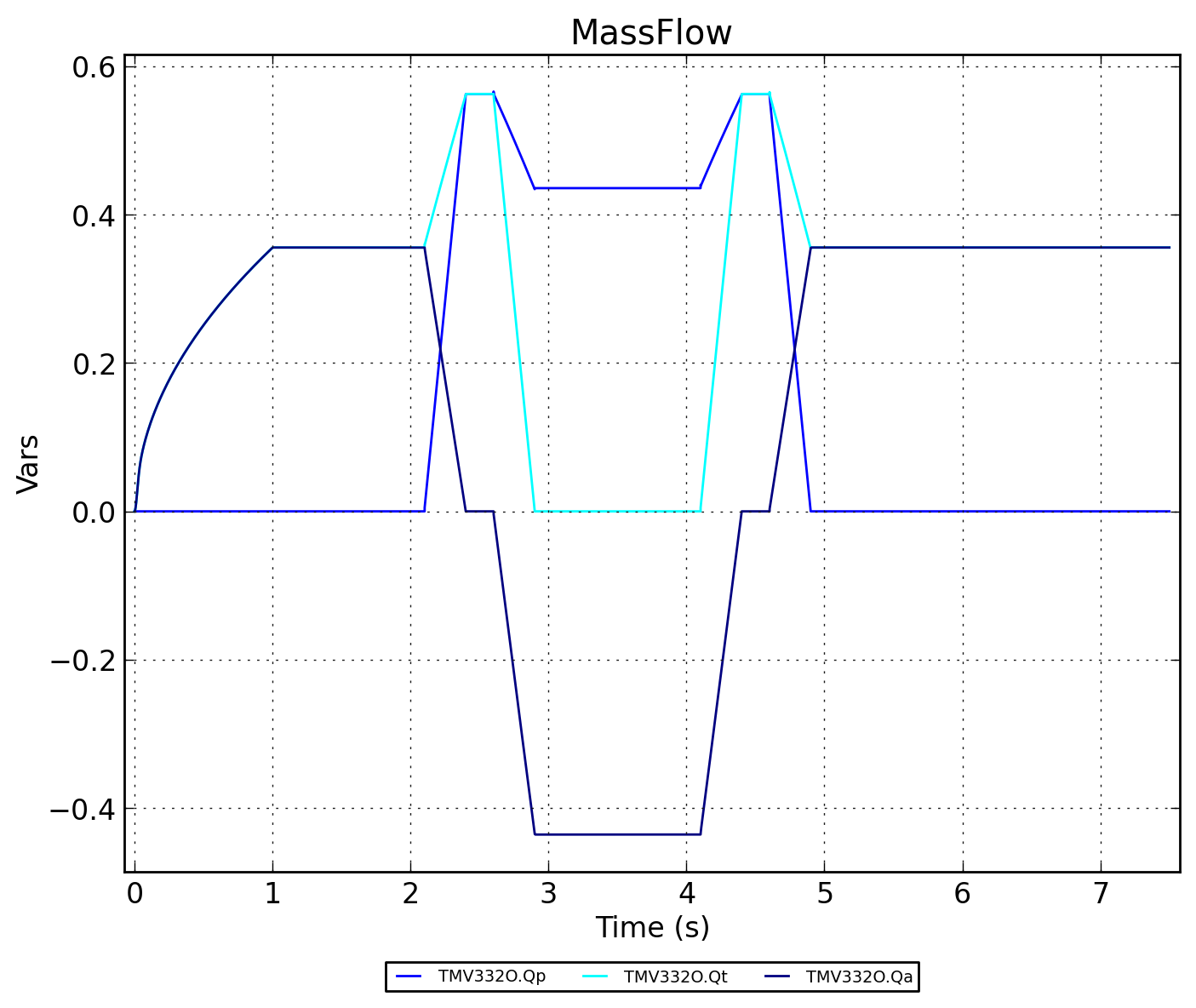

../../../../_images/TMV332O.MassFlow.png — Рисунок 2 - TMV332O.MassFlow

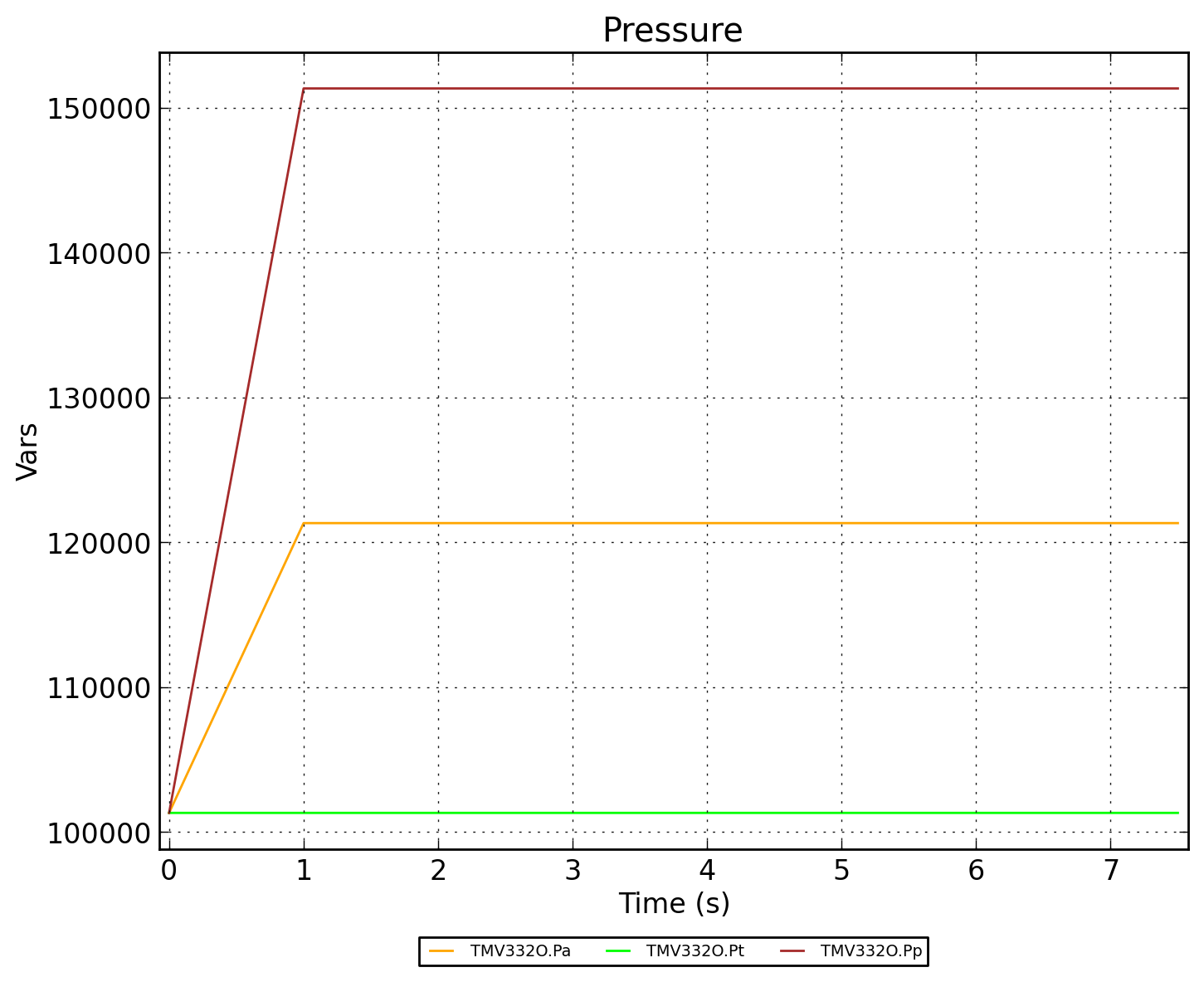

../../../../_images/TMV332O.Pressure.png — Рисунок 3 - TMV332O.Pressure

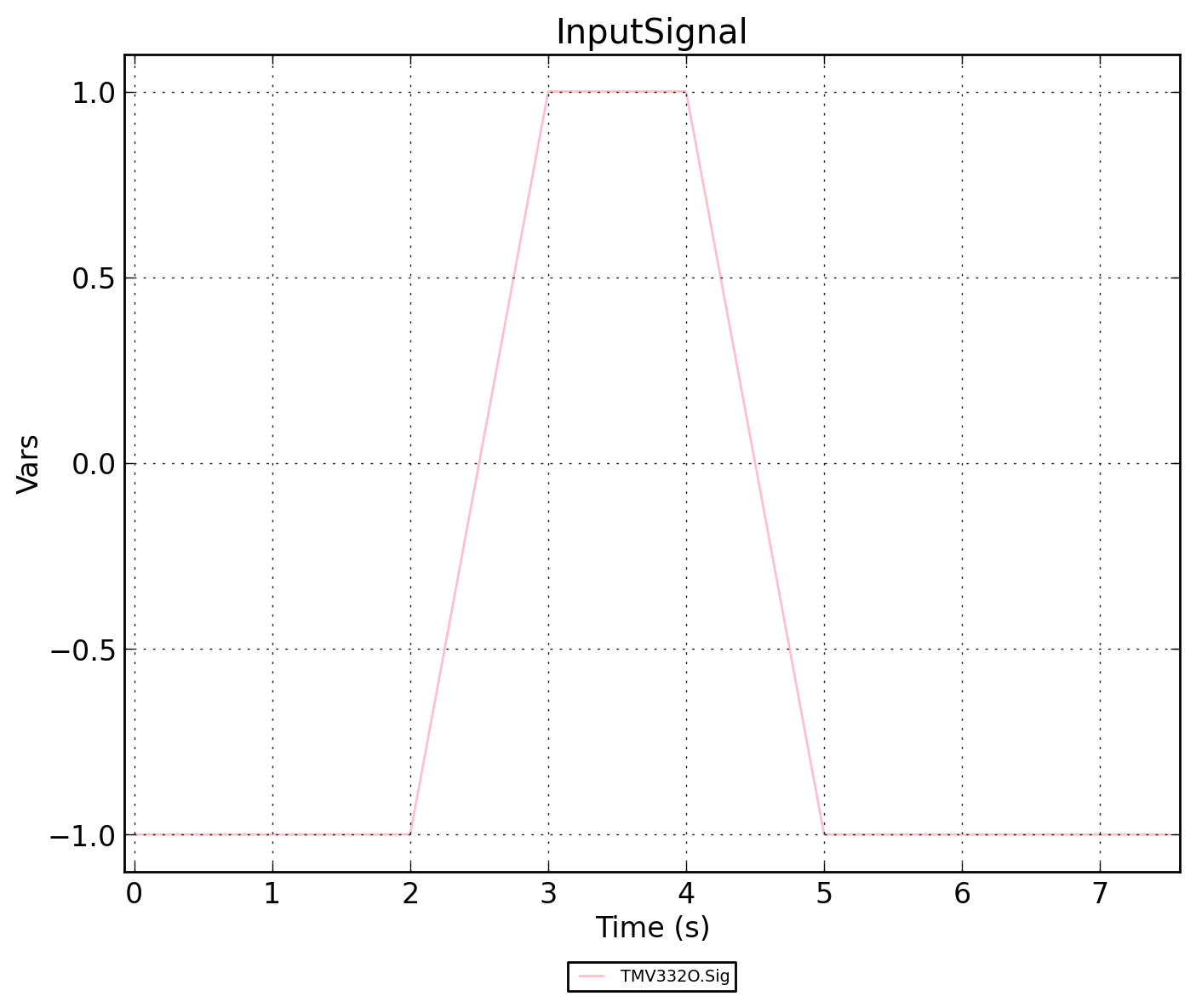

../../../../_images/TMV332O.InputSignal.png — Рисунок 4 - TMV332O.InputSignal

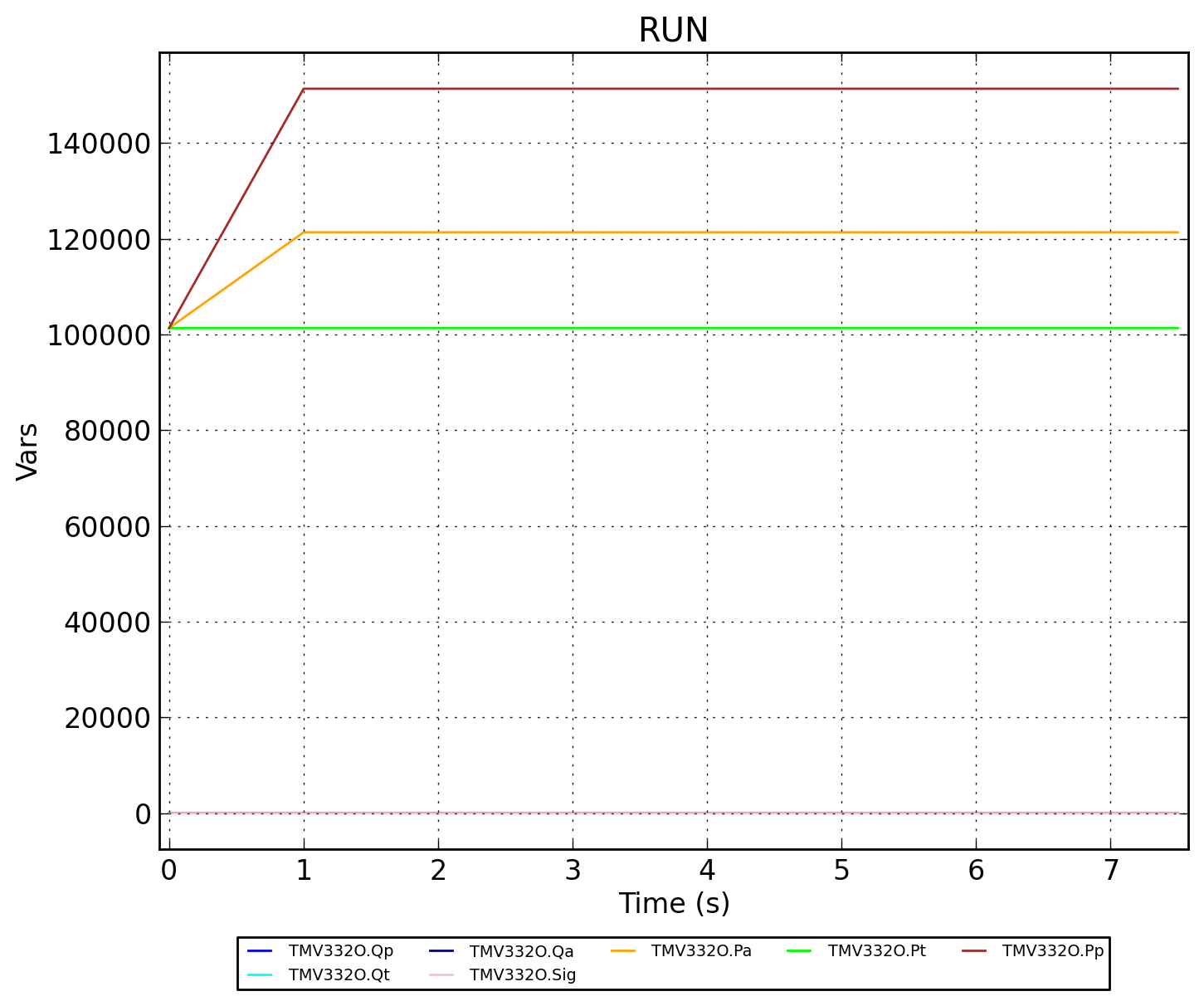

../../../../_images/TMV332O.RUN.png — Рисунок 5 - TMV332O.RUN
