Объект: TMPVPM

Библиотека: ThermalMixture

Имя на уровне решателя: TMPVPM

Аннотация: Смесевой механически управляемый насос, принимающий на вход рад/с

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	1	base.Thermal2MixFluid2	Теплогидравлический порт смесевой А
2	2	base.Thermal2MixFluid2	Теплогидравлический порт смесевой B
3	3	base.DOF1	Механический порт C

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Диаметр элемента, м	0.01
2	Fluid		Имя объекта свойств среды	Fluid
3	JR	base.real	Момент инерции, кг*м2	1e-8
4	KPD	base.real	Общий КПД	0.8
5	KPD0	base.real	Объемный КПД	0.9
6	L	base.real	Длина элемента, м	0.01
7	NN	base.real	Частота рабочей точки, рад/c	1000
8	P0	base.real	Начальное давление на элементе, Па	101325
9	PN	base.real	Перепад рабочей точки, Па	5e5
10	T0	base.real	Начальная температура в линии гидравлического порта, К	293.15
11	Vr	base.real	Рабочий объем, м3	1e-4
12	fi_m0	base.real	Начальное значение соотношения массовой доли первой компонентны относительно второй	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TMPVPM
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:50:04 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TMPVPM - Смесевой механически управляемый насос, принимающий на вход рад/с

Тест: Изменение объемного расхода при увеличении перепада давлений на портах.

Смесевой механически управляемый насос, TMPVPM

Vr=0.000001 - Рабочий объем, м3
PN=50000 - Перепад рабочей точки, Па
NN=50 - Частота рабочей точки, рад/с
KPD0=0.9 - Объемный КПД
KPD=0.8 - Общий КПД
JR=0.0000001 - Момент инерции, кг*м2
D=0.01 - Диаметр элемента, м
L=0.01 - Длина элемента, м
P0=101300 - Начальное давление на элементе, Па
T0=300 - Начальная температура в линии гидравлического порта, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды

Результат
Объемный расход = 0 при перепаде dp ≈ 79.6 кПа.

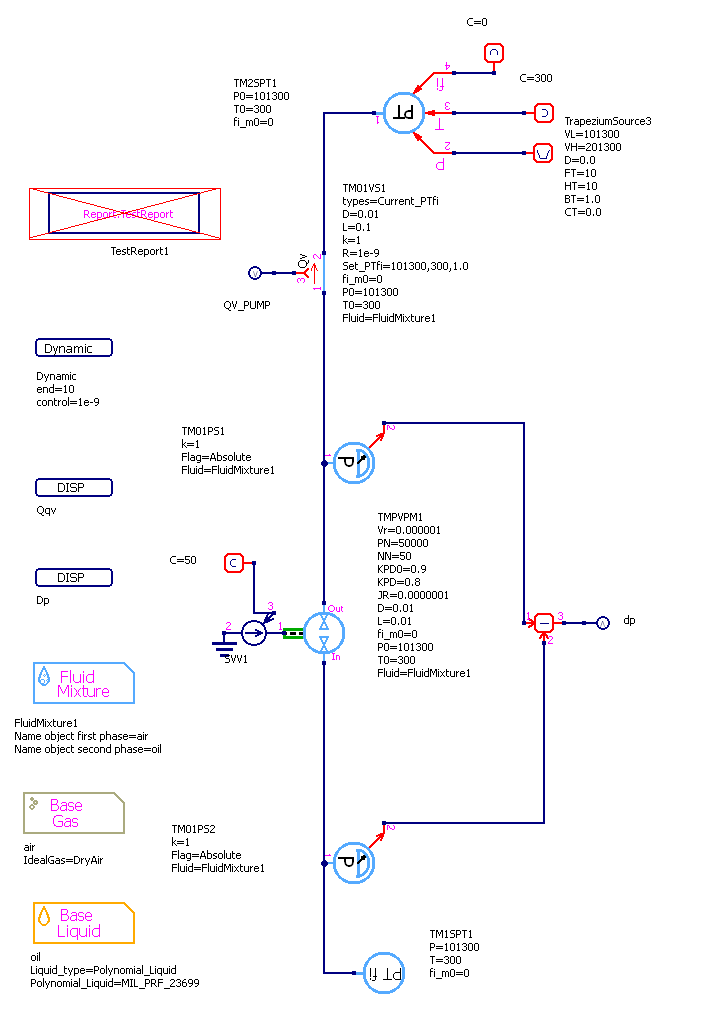

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

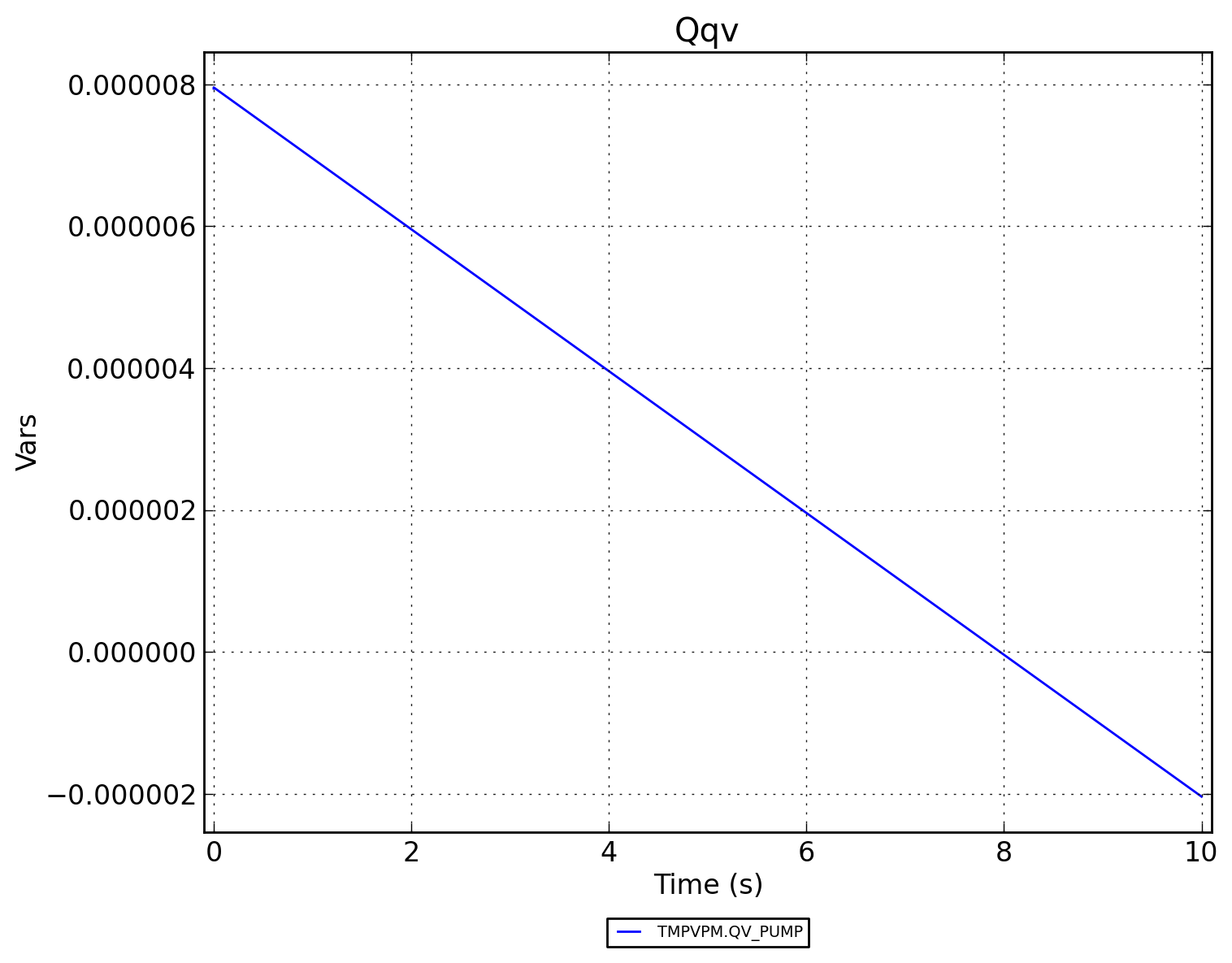

Рисунок 2 - TMPVPM.Qqv

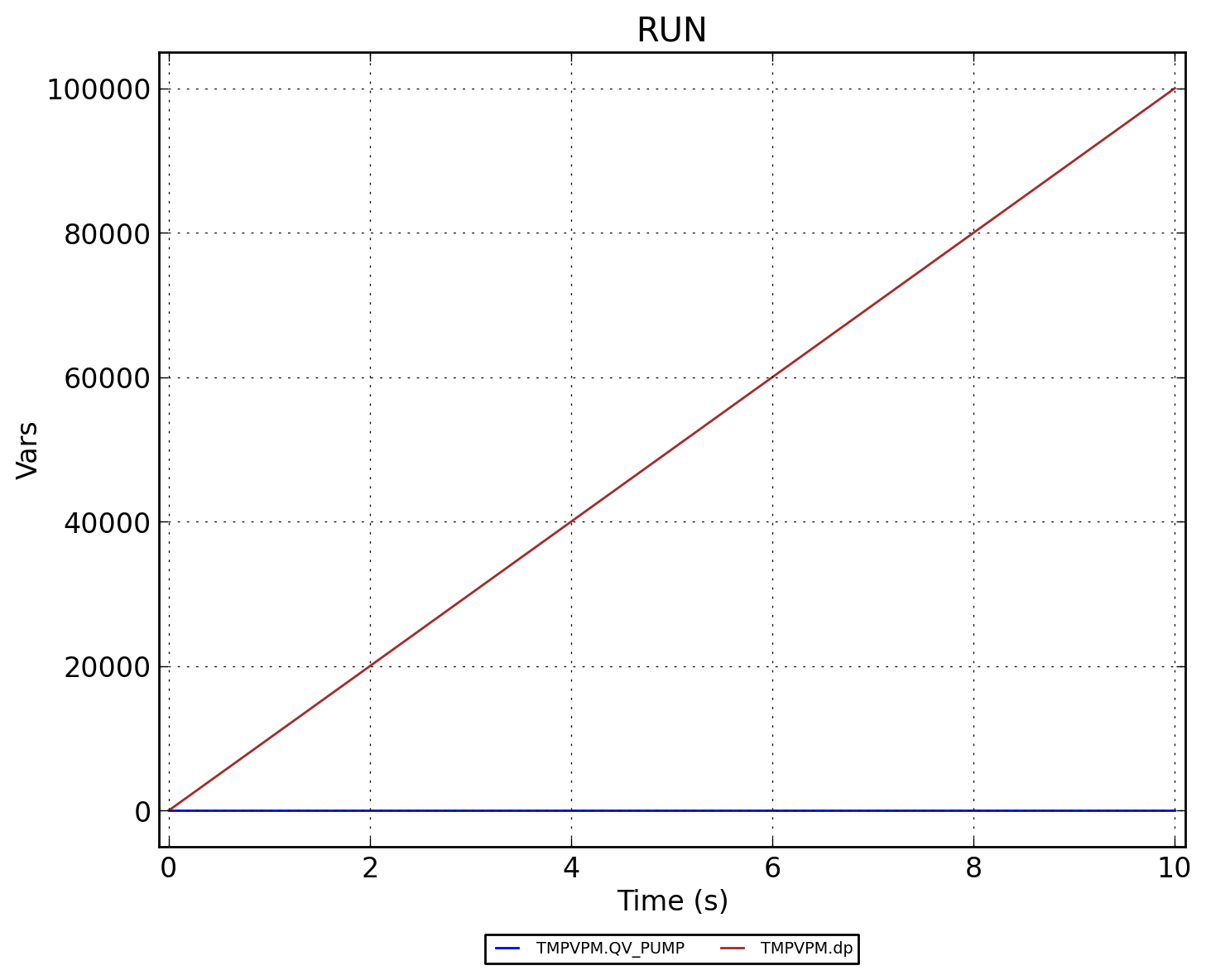

Рисунок 3 - TMPVPM.RUN

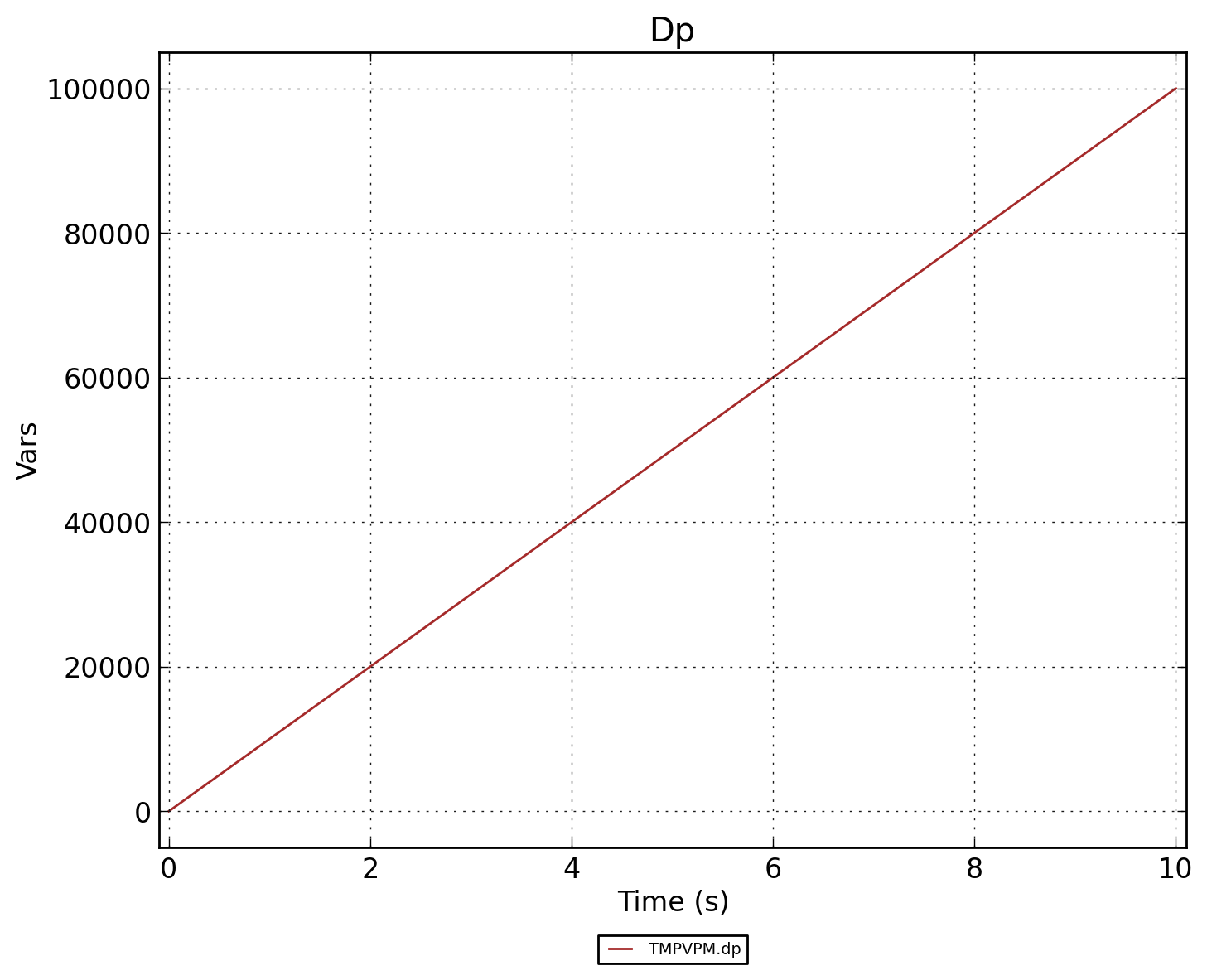

Рисунок 4 - TMPVPM.Dp
